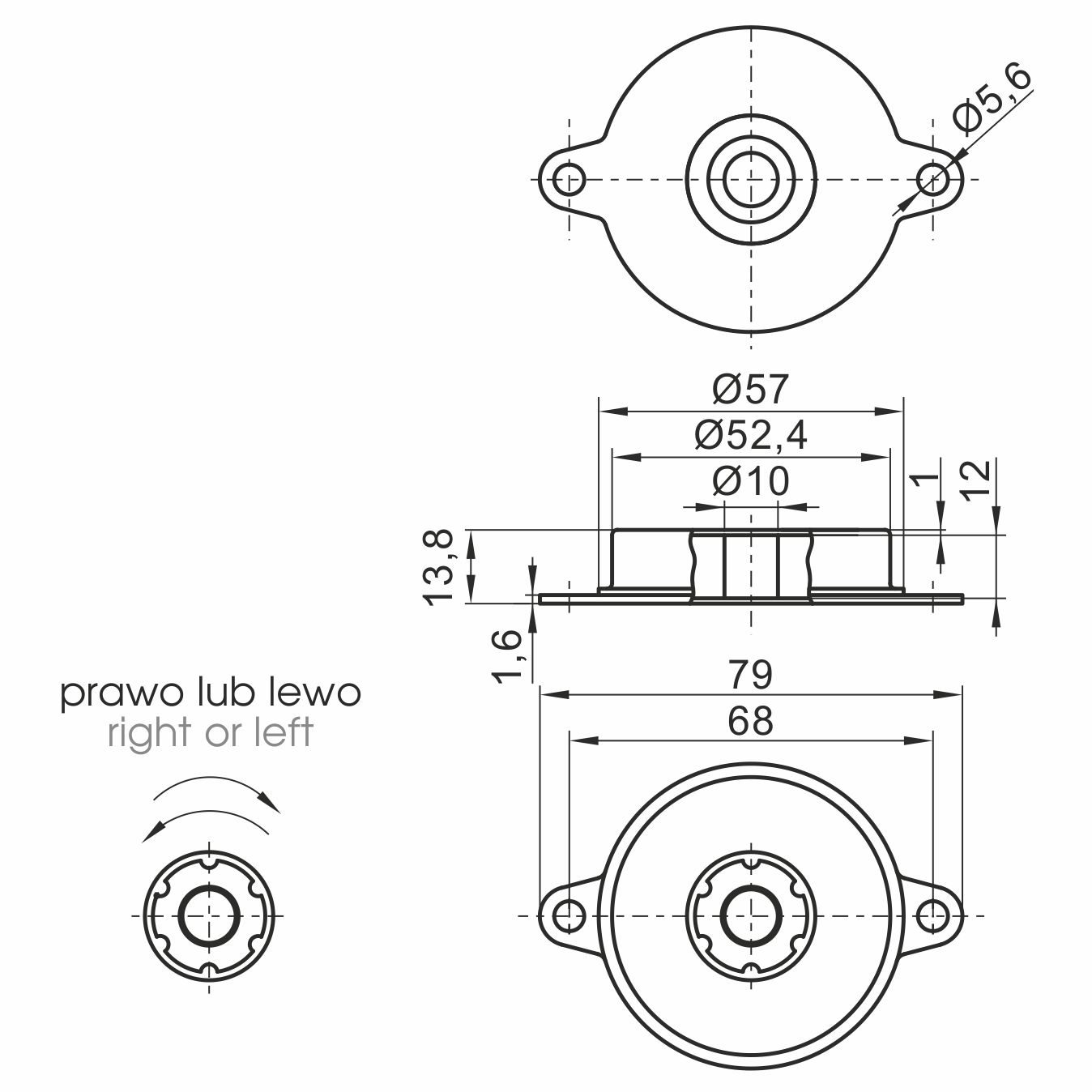

Plan technique
Charnière · AiFO
Charnière à fermeture ralentie (7,0±0,5 N*m) ZW-TRD-703
Référence ZW-TRD-703 · EAN 2010000137062
- corps réalisé en acier galvanisé
- version gauche/droite indifféremment
- Matériau
- acier galvanisé
- vitesse de rotation max.
- 50 tr/min
- temp. de service
- -10/50°C
- couple maximal
- 7.0±0.5 N*m *
En bref
- Couple de 7,0 ±0,5 N·m – le plus élevé de l'offre.
- La limite supérieure de la série TRD.
- Acier galvanisé, fonctionnement dans la plage de -10 à 50°C.
- Montage possible des deux côtés de l'abattant.
Les prix et les stocks sont dans la boutique B2B. Les commandes en série et les versions atypiques sont chiffrées individuellement.
Charnière à fermeture ralentie (7,0±0,5 N*m) ZW-TRD-703 – comment bien le choisir
ZW-TRD-703 est une charnière à fermeture ralentie d'un couple de 7,0 ±0,5 N·m, en boîtier d'acier galvanisé, qui clôt par le haut la série TRD à cinq échelons.
On retient cette référence pour les abattants les plus lourds de l'offre. Si elle se révèle elle aussi trop faible, le renforcement passe par l'ajout d'une seconde charnière, et non par un modèle plus puissant.
Au couple le plus élevé, il vaut particulièrement la peine de planifier le montage. La famille TRD dispose de ses propres accessoires – la fixation de montage ZW-TRD-FL et le support ZW-TRD-BRA – qui permettent d'implanter le mécanisme sans improviser la fixation.
Comment choisir une charnière selon le poids de la porte et le mode de fixation – expliqué dans le guide de sélection de cette catégorie.
Où il fait ses preuves
- Les abattants et couvercles les plus lourds de cette classe d'appareils
- Constructions où des couples plus faibles n'ont pas retenu l'abattant
- Assemblages dont le centre de masse est très déporté par rapport à l'axe
- Solutions associées aux accessoires de montage de la série TRD
FAQ
Questions fréquentes
Vous n'avez pas trouvé de réponse ? Donnez le poids de la porte et le mode de fixation – nous choisirons la charnière et les supports.
Poser une questionQue faire lorsque 7,0 N·m ne suffisent pas ?
La série s'arrête à cette valeur : la solution consiste donc à répartir la charge sur deux charnières ou à modifier la géométrie de l'abattant pour raccourcir le bras.
Le montage exige-t-il des pièces supplémentaires ?
Pas toujours, mais le fabricant propose sous le même préfixe la fixation de montage ZW-TRD-FL et le support ZW-TRD-BRA. Avec un cadre atypique, il vaut mieux les envisager d'emblée.
Demande
Nous chiffrons Charnière à fermeture ralentie (7,0±0,5 N*m) ZW-TRD-703 pour votre appareil
Donnez le poids du vantail, le mode de fixation et le type de porte – nous répondons avec une sélection et un devis.
