Un circuit frigorifique complet dans un seul carter : compresseur, évaporateur, condenseur et régulation. L’appareil arrive chargé en R290, câblé et préprogrammé – vous l’encastrez dans le panneau de la chambre ou dans la structure du meuble et vous le raccordez au réseau électrique. Aucune tuyauterie frigorifique à monter sur le site.
Fluide frigorigène naturel sur toute la gamme. Sans taxe sur les émissions et, pour certaines configurations, sans obligation d’enregistrement de l’exploitant.
EC + inverter
Moteurs EC à haut rendement et compresseurs à inverter ; les condensats s’évaporent par la chaleur de condensation dans un serpentin AISI 316, sans résistance.
Plug & Play
Installation sans attestation F-Gaz et sans frigoriste spécialisé. L’appareil est prêt à fonctionner dès le raccordement électrique.
PL

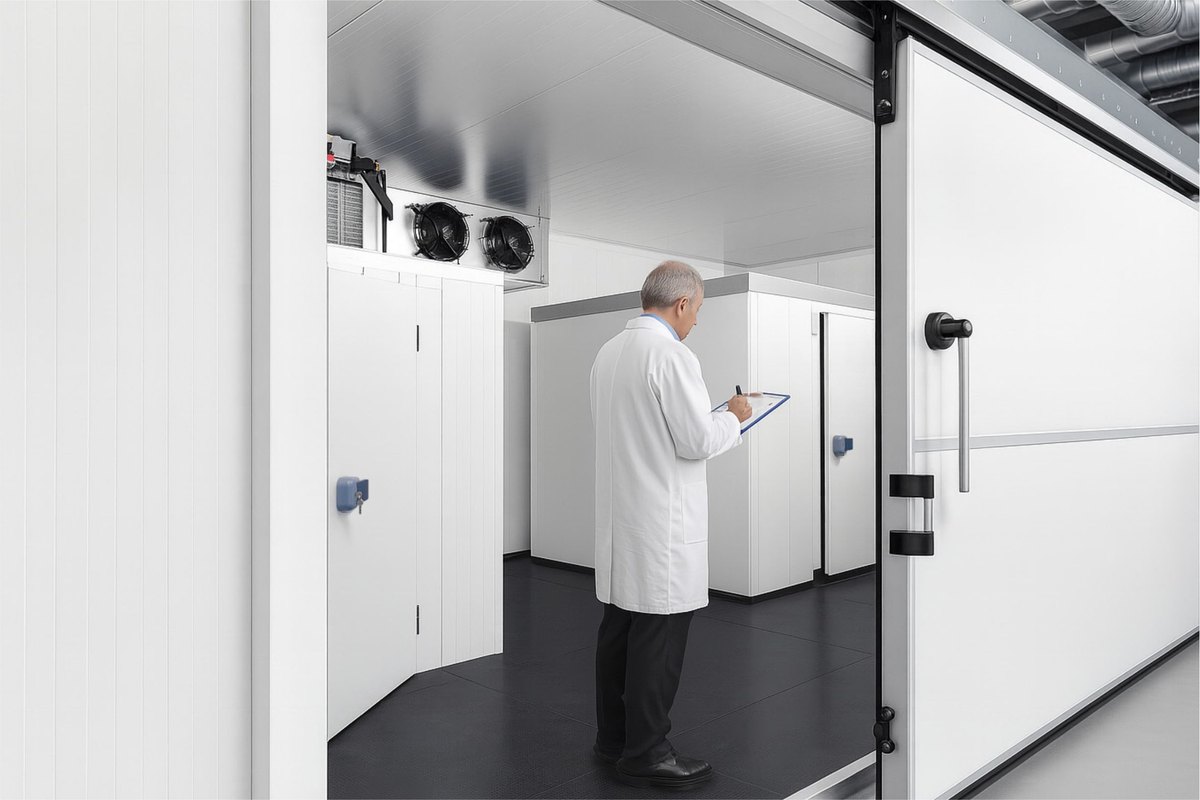

Conception, bureau d’études et fabrication en Pologne – service R&D interne, parc machines et chambre climatique pour les essais.
Bénéfices
Ce qu'un monobloc change dans le calcul de l'investissement
Le catalogue AiCool classe les bénéfices en deux familles : financiers et liés au service. Voici les quatre qui reviennent le plus souvent dans les échanges avec les concepteurs.
Ni enregistrement ni taxe f-gaz
Tous les modèles fonctionnent au fluide naturel R290. Les appareils ne sont soumis ni à l'enregistrement auprès des autorités f-gaz, ni aux redevances environnementales, et la pose n'exige pas d'attestation de capacité.
Moins d'énergie à chaque heure de fonctionnement
Moteurs EC à haut rendement et compresseurs à inverter qui modulent la puissance en continu au lieu de fonctionner en tout ou rien. Les condensats sont évaporés par la chaleur de condensation via un serpentin en acier AISI 316 plutôt que par une résistance, et l'isolation polyuréthane du caisson de l'évaporateur augmente le rendement de l'appareil.
Diagnostic à distance en série
Les régulateurs sont prêts pour la supervision à distance sans supplément, et une passerelle IoT en option ouvre l'intégration complète à un système superviseur. La panne est visible avant le départ du technicien : délai d'intervention réduit et coût de service plus bas.
Pièces et service sans immobilisation
Disponibilité des appareils 24 heures sur 24, pièces détachées directement de notre magasin, avec livraison possible sur le lieu de pose. La fabrication en Europe raccourcit le transport et l'attente.
Applications
Cinq domaines d’application
Le même principe monobloc se retrouve dans des équipements très différents – de la chambre de stockage au casier de retrait réfrigéré. Ce qui change, c’est le mode de montage, la plage de température et la puissance, pas le principe de fonctionnement.
Chambres froides positives et négatives
Systèmes frigorifiques et négatifs complets en carter inox, en deux versions de montage : murale (MBP-KOB, suspendue au panneau PU) et plafonnière (MBP-KOS). La version murale convient quand l’accès de service par l’avant compte, la version plafonnière libère la paroi de la chambre pour les rayonnages.
Volume de chambre de 3 à 65 m³, volumes supérieurs sur demande.
Puissance frigorifique de 0,5 à 3,9 kW, puissances supérieures sur demande.
Température ambiante +10…+43°C, sur demande −20…+43°C, et une exécution jusqu'à +50°C pour les conditions exigeantes.
Montage sur panneaux PU de 60/80/100 mm, autres épaisseurs sur commande.
Dégivrage automatique par gaz chaud et évaporation des condensats par serpentin gaz.
Entrepôts et grossistes alimentaires, arrière-cuisines, chambres à fruits et légumes, chambres florales, chambres à vin.

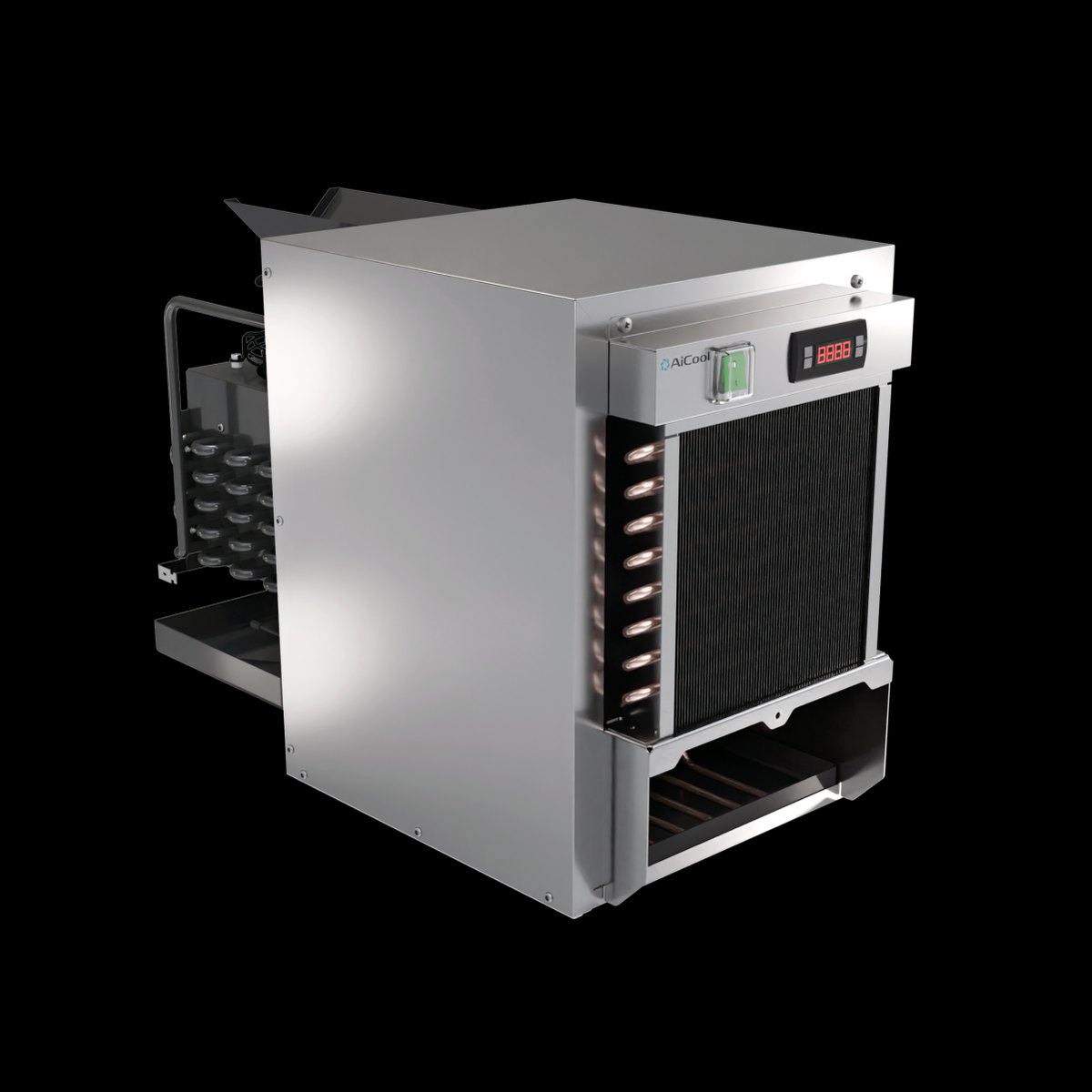

Un système frigorifique prêt à intégrer par le fabricant de meubles. Tables réfrigérées en versions à montage central et latéral, ainsi qu’armoires positives et négatives dont l’évaporateur est logé dans l’unité et ne prend aucune place dans la chambre.
Le montage central libère plus de volume réfrigéré et assure une circulation d’air régulière grâce au soufflage par le haut.
Version latérale pour les constructions où le centre du plan de travail doit rester libre.
Construction en inox, résistante à la corrosion et au nettoyage des zones de préparation.
Livré avec un câble de raccordement de 3 m, un régulateur électronique de température et un interrupteur.

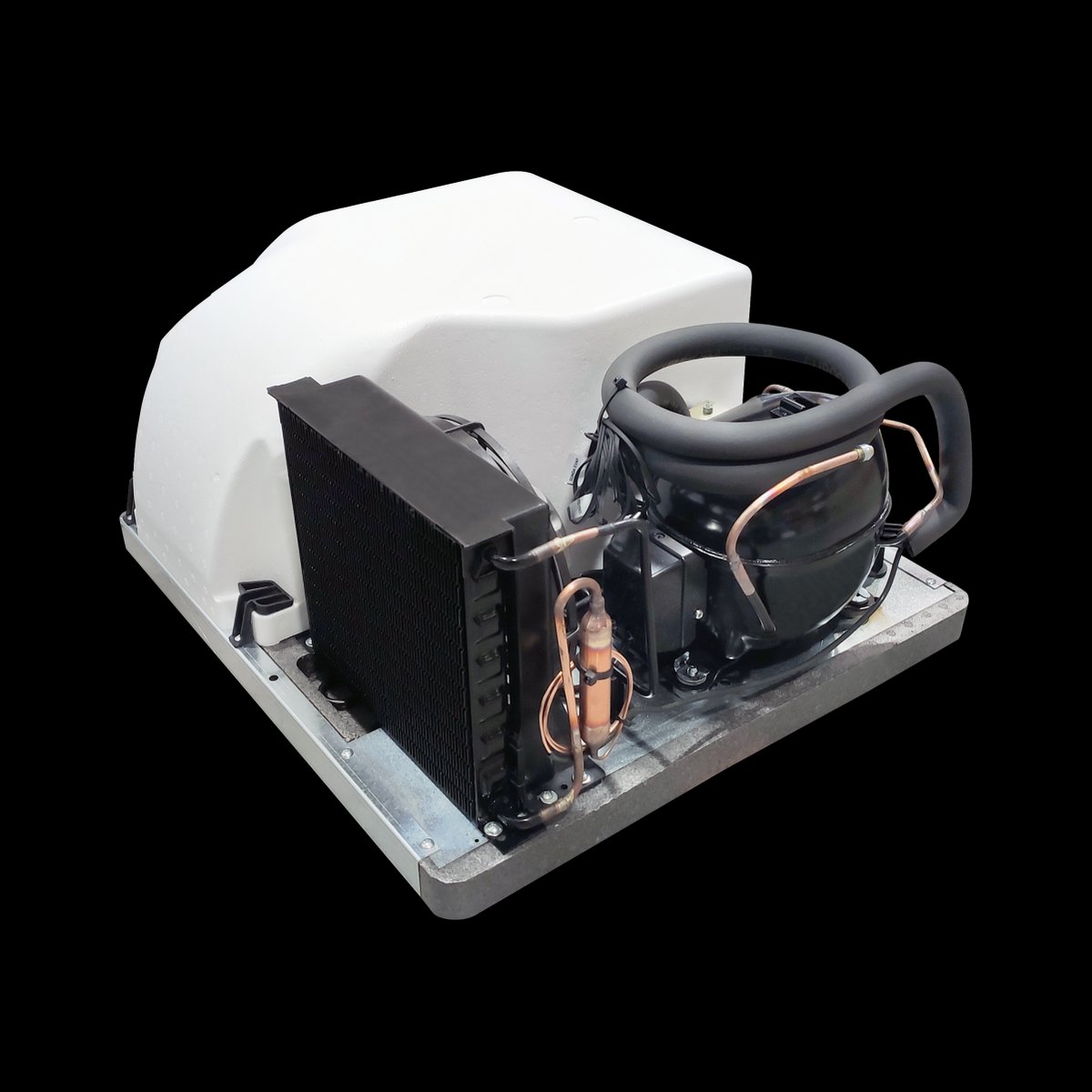

Armoires positives et négatives – évaporateur intégré à l’unité, fonctionnement silencieux.
Dégivrage à l’arrêt du compresseur, par gaz chaud sur les versions négatives.

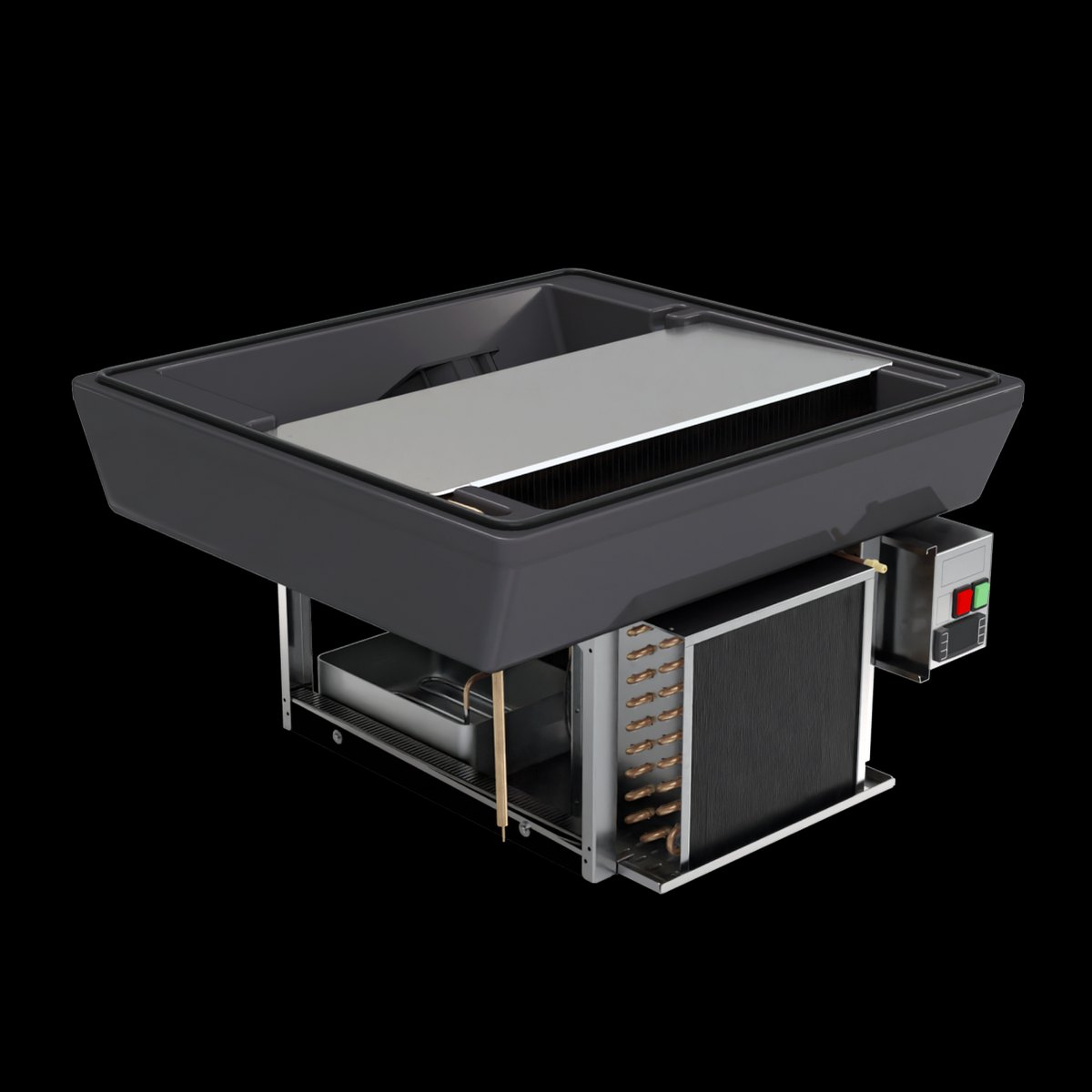

Monoblocs pour vitrines de pâtisserie et comptoirs réfrigérés à montage inférieur, conçus pour le bac technique du meuble. Ils travaillent dans l’espace de vente : le niveau sonore et la fiabilité du dégivrage y comptent plus que partout ailleurs.
Plage de température de service +2…+8°C.
Fonctionnement silencieux – l’appareil se trouve en surface de vente, pas en réserve.
Dégivrage fiable, qui limite l’entretien et les arrêts de l’exposition.
Carter en ABS avec isolation en mousse polyuréthane haute densité.
Composants électriques économes en énergie, moteurs EC.
Autres puissances et dimensions de bac technique sur commande.

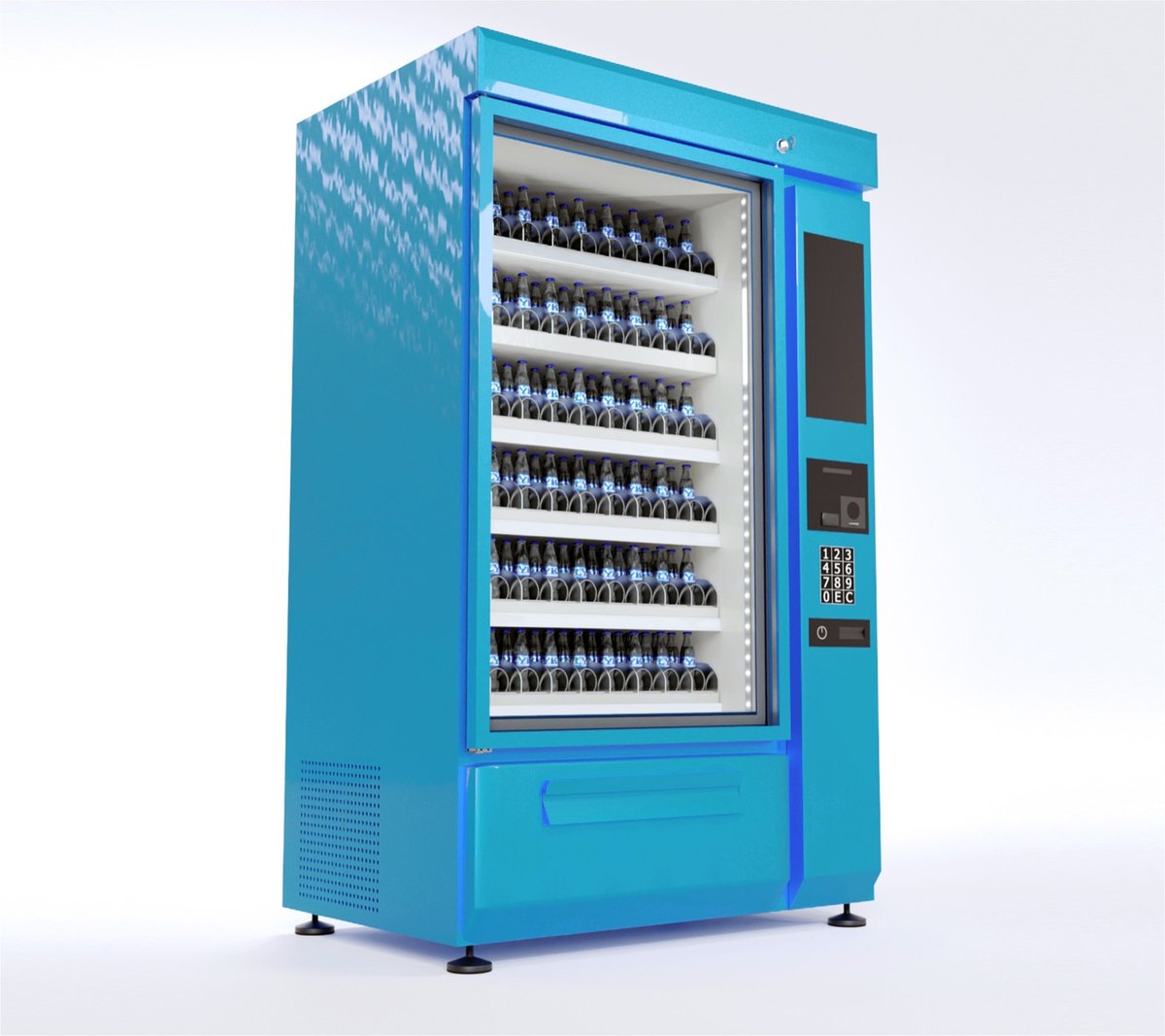

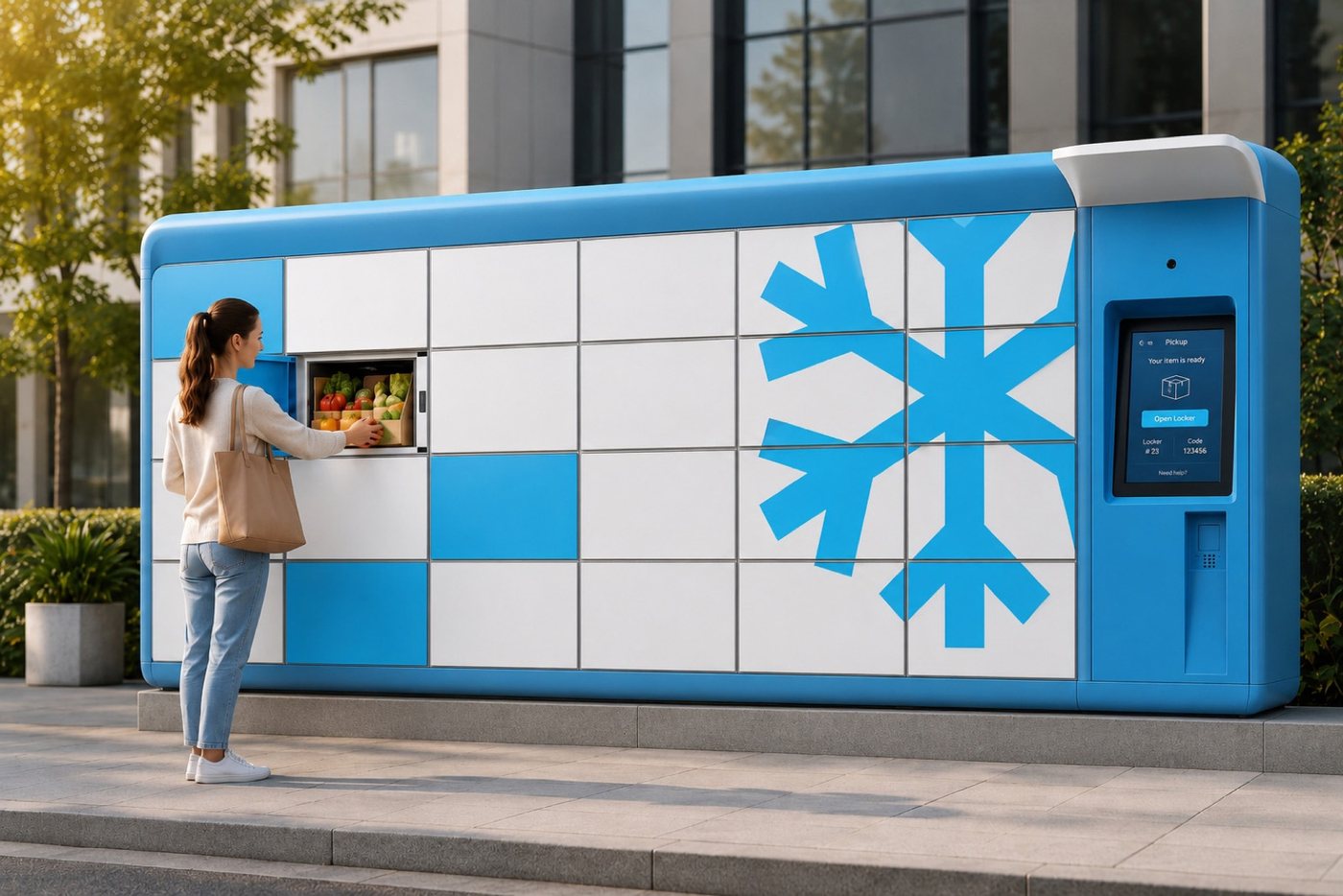

Systèmes frigorifiques conçus pour être intégrés à la structure de l’équipement : distributeurs automatiques ainsi que casiers réfrigérés et consignes pour la logistique du e-commerce. Montage supérieur ou inférieur, selon la circulation d’air prévue dans l’appareil.
Distributeurs automatiques – plage de température de service +5…+8°C.
Intégration plus simple du circuit frigorifique dans la structure de l’appareil.
Moins de travaux d’installation à la mise en service et moins de risques d’erreurs de montage.
Meilleure répétabilité en production de série.
Accès de service facilité et remplacement rapide de l’unité frigorifique.
Casiers Fresh, Frozen, Pharma et Click & Collect, avec prise en charge de la surveillance des températures.
Fabrication sur commande individuelle : autre puissance frigorifique, autres dimensions, autres paramètres de fonctionnement, exécutions pour conditions ambiantes difficiles. Chaque projet suit le même processus de mise en œuvre structuré.
Échange et définition du besoin – analyse des exigences techniques et d’exploitation.
Concept, estimation des coûts et conception de la solution.
Prototype, essais et validation avant la production de série.
Petite série confirmant la répétabilité du processus.
Production de série avec contrôle qualité de chaque unité.
Essais de performance en chambre climatique à chaque étape.
Construction industrielle pensée pour le service continu et la facilité d'entretien. Voici les solutions par lesquelles le dernier catalogue AiCool décrit ces appareils.
Résistance accrue à la corrosion, déterminante pour les appareils installés à l'extérieur. Éléments de structure en acier galvanisé, et chaque unité passe un contrôle qualité avant expédition.
Détendeurs et contrôle de la surchauffe
Le détendeur ajuste automatiquement le débit de fluide à la charge thermique du moment. Maintenir la bonne surchauffe stabilise l'installation et améliore le rendement en charge variable.
Système de condensation hybride
Un seul appareil avec deux voies d'évacuation de la chaleur : condenseur à air et condenseur à plaques refroidi à l'eau. On bascule d'un mode à l'autre selon la saison et selon que le bâtiment sait ou non valoriser la chaleur fatale – sans intervenir sur le circuit frigorifique.
Dégivrage par gaz chaud et évaporation des condensats
Le dégivrage HOT-GAS raccourcit le cycle et limite les écarts de température dans la chambre. Les condensats s'évaporent par la chaleur de condensation via un serpentin AISI 316 : ni évacuation à poser, ni résistance à alimenter.
Monoblocs à double plage
Un même appareil dessert une chambre positive (−5/+5°C) et une chambre négative (−25/−15°C), et le mode se change d'un seul bouton. Le compresseur à inverter fonctionne en 230 V à 50 comme à 60 Hz : le même modèle part donc sur des marchés aux fréquences différentes.

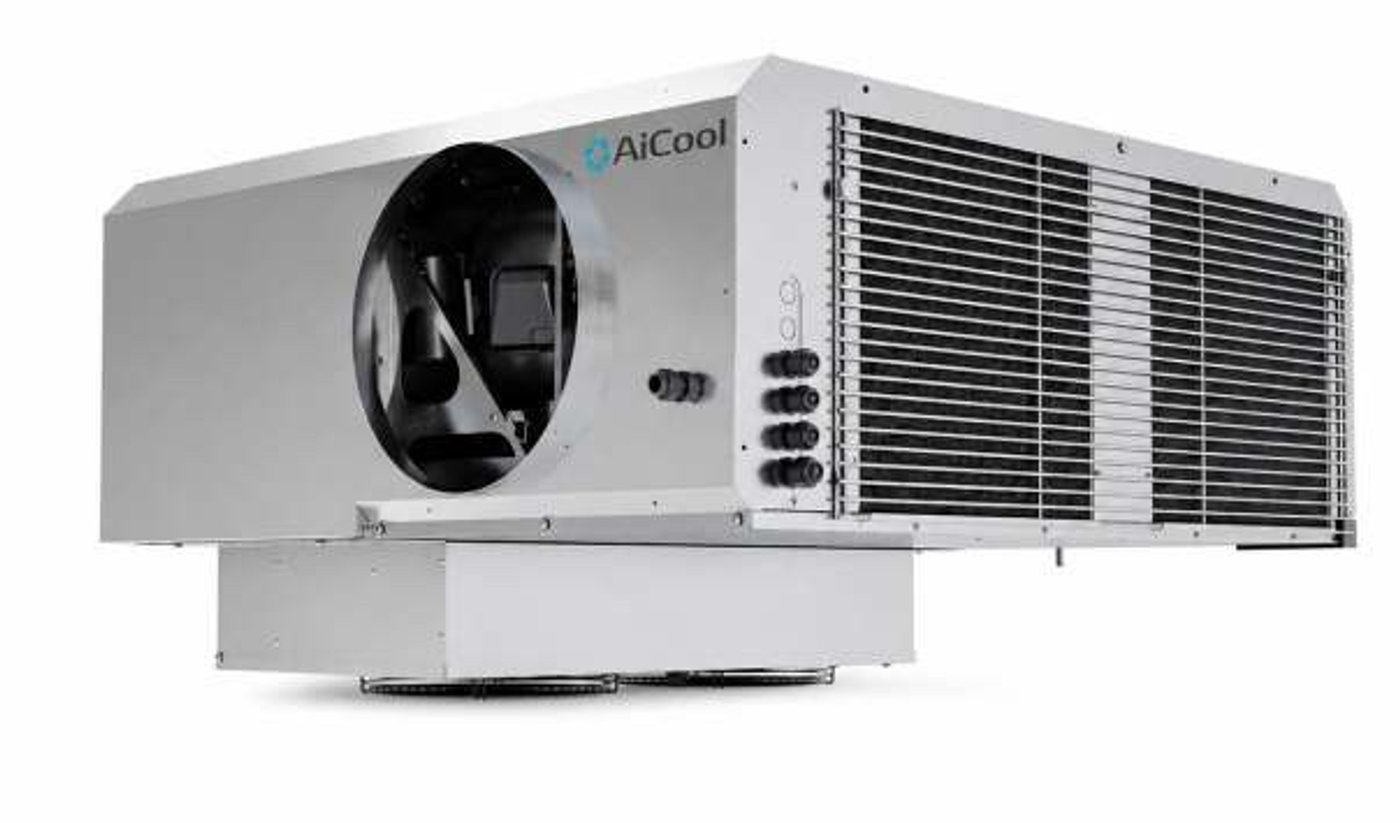

Électricité, supervision et accès au service
Coffrets hermétiques pour les composants électriques et implantation réfléchie des organes de régulation. Le condenseur placé en bas profite du tirage naturel, et une grille à fermeture rapide donne accès au nettoyage sans déposer le caisson.
Récupération de chaleur

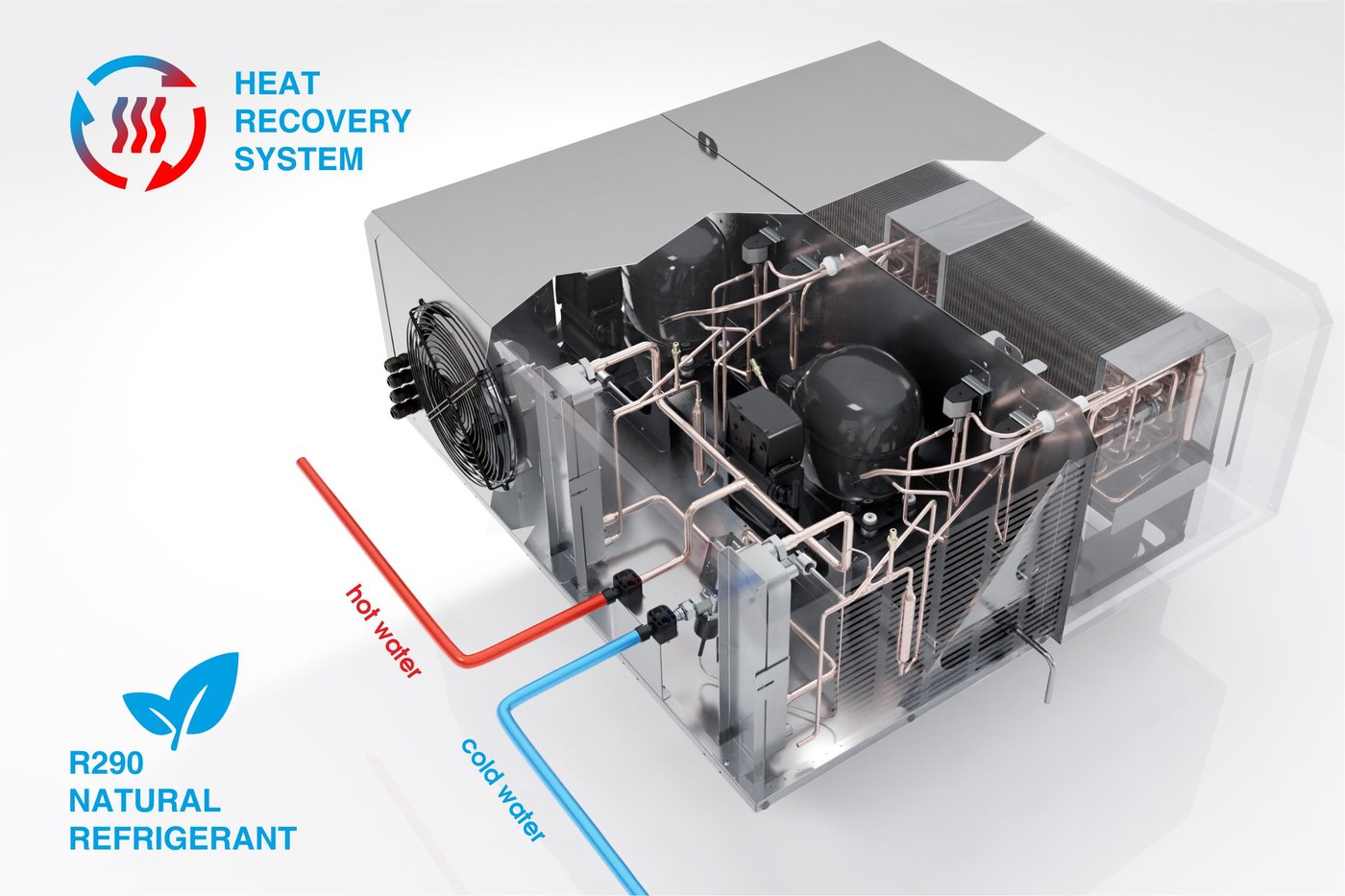

WATERLOOP – la chaleur fatale reste dans le bâtiment
Une solution pour les chaînes de magasins et les sites équipés de nombreux appareils frigorifiques. Au lieu de rejeter la chaleur de condensation vers l’ambiance, les monoblocs la transfèrent à une boucle d’eau, puis vers le ballon d’eau chaude sanitaire ou vers le système de chauffage.
Le système de rejet d’air latéral à registre de régulation constitue une solution distincte : il oriente le flux d’air chaud hors de la zone d’installation ou vers les locaux voisins, selon la saison et les besoins du bâtiment.
Quand le bâtiment n’a pas besoin de chauffage d’appoint, l’excédent de chaleur est évacué hors de la zone de travail de l’appareil. Cela protège l’installation contre la montée de la température ambiante et maintient la puissance frigorifique.
Mode hiver
L’air chaud récupéré est dirigé vers les zones voisines qui demandent du chauffage – réserves, locaux sociaux, postes de travail. C’est une énergie qu’une installation classique rejetterait simplement à l’extérieur.
Contrôle complet toute l’année
Un ensemble de registres intégré oriente le flux d’air selon la température du moment et les besoins du site. Le changement de mode ne demande aucune intervention sur le circuit frigorifique.
Composants
Composants de fabricants de premier plan
Composants des fabricants que le catalogue cite nommément : EMBRACO, DIXELL, CAREL et SANHUA, et Copeland pour l'accès à distance. Compresseurs hermétiques, dont des modèles inverter pour une régulation continue. Ventilateurs EC à haut rendement. Serpentin en acier AISI 316 pour l'évaporation des condensats. Régulateurs prêts en série pour la supervision à distance et l'intégration à un système superviseur.
Des pièces de fournisseurs européens éprouvés, choisies pour le service continu. Nous sommes à la fois fabricant de monoblocs et fournisseur de composants : nous recommandons donc une solution précise plutôt qu’un compromis de catalogue.
02
Bureau d’études et de conception intégré
Nous fournissons la documentation technique complète, ce qui accélère vos propres processus. Nous assurons un support technique à chaque étape – du premier concept au prototype, puis à la mise en série.
03
Entrepôt en propre
Les modèles standard attendent en stock et partent directement de l’étagère, sans attendre la production. Cela sécurise votre chaîne d’approvisionnement et raccourcit le traitement des commandes atypiques.
04
Niveau de service élevé
Une réponse à votre demande sous 24 h. Vous disposez d’un interlocuteur commercial dédié et du support technique de nos spécialistes, et dans une coopération suivie également d’encours commerciaux et de commandes cadres.
05
Boutique B2B
Après inscription, vous parcourez toute l’offre de monoblocs et de composants, vérifiez la disponibilité et passez commande sans passer par un commercial.
Vous hésitez sur le modèle ?
Téléchargez la fiche catalogue comparant les performances de tous les modèles AiCool – pour des températures de chambre de −25°C à +5°C et des températures ambiantes de +32°C et +43°C. Vous y trouverez aussi les dimensions hors tout, les ouvertures de montage et les poids des unités.
Que sont les monoblocs frigorifiques et que signifie Plug & Play ?
Un monobloc est un système frigorifique complet et autonome enfermé dans un seul carter : compresseur, évaporateur, condenseur, ventilateurs et régulation. Plug & Play signifie que l’appareil vous parvient câblé, préprogrammé et chargé en fluide frigorigène en usine. Le montage se limite à encastrer l’unité dans une ouverture préparée – panneau de chambre, meuble, structure d’un distributeur – et à la raccorder au réseau électrique. Vous ne montez pas de tuyauterie frigorifique sur le site, vous ne brasez pas de tubes et vous ne tirez pas le circuit au vide.
Quels essais les monoblocs subissent-ils avant expédition ?
Chaque unité passe un contrôle qualité avant livraison. Après le brasage des tubes cuivre, le circuit frigorifique est contrôlé en étanchéité, puis viennent les essais électriques. En parallèle, nous menons des essais de longue durée en chambre climatique, dans des conditions de température variables et extrêmes – nous y vérifions la puissance, la stabilité des paramètres et le comportement du circuit en surcharge estivale. La même chambre sert à valider les prototypes avant le lancement de la production de série.
De quels composants un monobloc est-il constitué ?
Compresseurs hermétiques de fabricants européens, dont des versions à inverter pour une régulation continue de la puissance. Échangeurs à revêtements époxy et hydrophiles, qui limitent la corrosion électrochimique et facilitent le dégivrage. Moteurs et ventilateurs EC économes en énergie, également en version ATEX. Automatismes préparés pour la supervision à distance. Carter en acier inoxydable ou galvanisé, avec serpentin AISI 316 en option.
Les monoblocs s’intègrent-ils à une GTB et comment fonctionne la passerelle IoT ?
Les régulateurs des monoblocs sont prévus pour la supervision à distance et le raccordement à des systèmes GTB de niveau supérieur, ce qui donne une vue centralisée des paramètres, l’enregistrement des données d’exploitation et l’historique des alarmes. L’autre option est la passerelle IoT développée avec Copeland : une passerelle Wi-Fi se connecte au régulateur de l’appareil et transmet les données à un portail cloud. Vous obtenez un suivi permanent de la température et de l’état de l’appareil, un diagnostic à distance et le jeu de données exigé par les systèmes HACCP.
Pourquoi le R290 et qu’est-ce que cela change pour les registres et la réglementation F-Gaz ?
Le R290 est un fluide frigorigène naturel aux très bonnes propriétés thermodynamiques, conforme à la réglementation F-Gaz de l’Union européenne. Pour certaines configurations, il supprime l’obligation d’enregistrer les équipements au registre central des exploitants et de faire intervenir du personnel certifié F-Gaz, ainsi que les taxes sur les émissions. Associé aux moteurs EC et aux compresseurs à inverter, il fait aussi baisser la consommation électrique.
Quelle différence entre la version murale et la version plafonnière ?
La version murale (MBP-KOB) est suspendue au panneau PU de la paroi de la chambre – soit directement dans l’ouverture découpée, soit à l’aide d’un panneau de transition. La version plafonnière (MBP-KOS) se monte dans le plafond de la chambre et libère la paroi pour les rayonnages, mais demande un dégagement au-dessus de l’appareil. Les deux versions couvrent la même plage de puissance et les mêmes fonctions : dégivrage gaz chaud, évaporation des condensats par serpentin gaz, carter inox. Un système de rejet d’air latéral est disponible pour la version plafonnière, et une version murale à rejet latéral peut être réalisée sur commande.
Comment choisir le modèle selon le volume de la chambre ?
Le point de départ est le volume de la chambre et la température intérieure visée : plage positive (−5°C, 0°C, +5°C) ou plage négative (−25°C, −20°C, −15°C). S’y ajoute la température ambiante au lieu d’installation, car la puissance disponible à +32°C diffère de celle à +43°C. Les volumes indiqués au catalogue sont calculés pour des panneaux de 60 mm et un sol isolé – avec une isolation plus fine, des ouvertures de porte fréquentes ou des produits chargés encore chauds, prévoyez un modèle avec de la marge. La plage standard va de 3 à 65 m³ et de 0,5 à 3,9 kW, volumes supérieurs et puissances supérieures sur demande.
Comment se déroule la mise en œuvre d’un monobloc sur mesure ?
Nous commençons par un échange et la définition du besoin : plage de température, volume ou capacité de l’appareil, conditions ambiantes, contraintes de construction. Nous préparons ensuite un concept de solution avec estimation des coûts et conception. Vient alors le prototype, les essais et la validation des paramètres, puis une série pilote confirmant la répétabilité du processus. La production de série ne démarre qu’après. La performance de chaque solution est vérifiée en chambre climatique.
