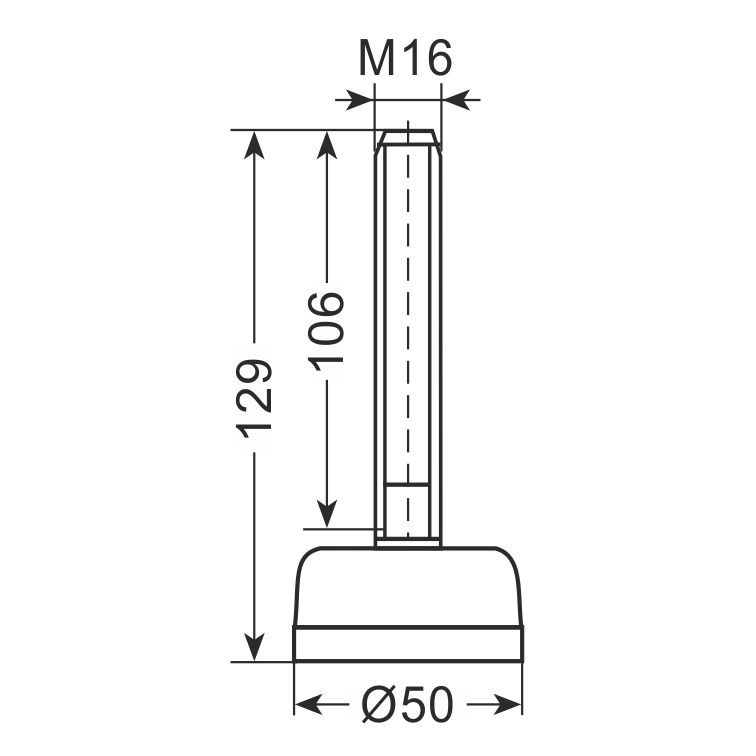

Rysunek techniczny
Noga regulowana · AiFO
Noga regulowana z gwintem SR-M25-M16x100
Indeks SR-M25-M16x100 · EAN 2010000143391
- gwint wykonany ze stali nierdzewnej
- stopka wykonana z gumy utwardzanej
- Materiał
- stal nierdzewna/guma utwardzona
- Wymiar gwintu
- M16
- Długość gwintu
- 100 mm
W skrócie
- Wymiar gwintu M16 przy długości trzpienia 100 mm.
- Trzpień ze stali nierdzewnej, stopka z gumy utwardzonej.
- Symbol opisuje jedno konkretne wykonanie, bez odmian rozmiarowych.
- Gniazdo w konstrukcji musi być w tym samym wymiarze – pod M12 ta noga nie wejdzie.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy większych ilościach i kompletach wyceniamy indywidualnie.
Noga regulowana z gwintem (M16x100 mm) SR-M25-M16x100 – na czym polega dobór
SR-M25-M16x100 to noga wkręcana z gwintem M16 o długości 100 mm, z trzpieniem ze stali nierdzewnej i stopką z gumy utwardzonej. M16 to gruby gwint, stosowany tam, gdzie nogę wkręca się w nakrętkę wspawaną w ramę, a nie bezpośrednio w cienką ściankę profilu.
Sto milimetrów trzpienia daje duży zapas przy wkręcaniu. Ile z tego zostaje na zewnątrz, zależy od głębokości gniazda: część długości musi pozostać wkręcona, żeby połączenie pracowało pewnie i nie klawiszowało pod obciążeniem.
W odróżnieniu od pozycji katalogowych obejmujących wiele modeli ten symbol oznacza jedno wykonanie o podanych wymiarach. Przy zamówieniu nie trzeba więc dopowiadać rozmiaru ani wersji materiałowej.
Jak dobrać nogę do profilu, obciążenia i nierówności posadzki – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Ciężkie podstawy i ramy z nakrętką M16 wspawaną w konstrukcję
- Urządzenia stawiane wysoko nad posadzką, gdzie potrzebny jest długi trzpień
- Zabudowy mokre, wymagające trzpienia nierdzewnego
- Konstrukcje projektowane od zera, w których gniazdo dobiera się do nogi
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj profil, obciążenie i zakres regulacji – dobierzemy nogę.
Zadaj pytanieCzy M16 zmieści się w gnieździe przygotowanym pod inny gwint?
Nie. Gwint musi się zgadzać co do wymiaru – inaczej albo trzpień nie wejdzie, albo będzie w gnieździe luźny. Jeżeli konstrukcja jest już gotowa, dobieramy nogę do istniejącej nakrętki, a nie odwrotnie.
Po co komu trzpień długi na 100 mm?
Żeby podnieść urządzenie na tyle wysoko, by dało się pod nim umyć podłogę, i żeby zostawić zapas na wkręcenie w głębokie gniazdo. Krótszy trzpień w takiej zabudowie po prostu nie sięgnie.
Zapytanie
Wycenimy Noga regulowana z gwintem (M16x100 mm) SR-M25-M16x100 pod Twoje urządzenie
Podaj wymiar profilu, obciążenie i potrzebny zakres regulacji – odpowiemy z doborem i wyceną.
Sklep B2BNapisz do nas
Odpowiadamy zwykle w ciągu 24 godzin roboczych.
