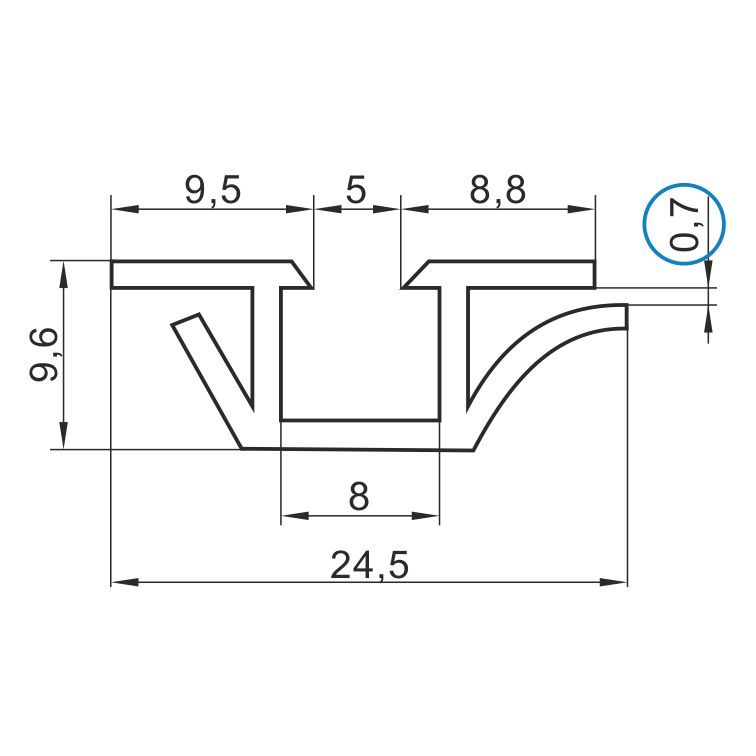

Rysunek techniczny
Profil drzwi · AiFO
Profil bazowy uszczelki – PU-58317
Indeks PU-58317 · EAN 2010000204450
- wykonany z twardego PCV
- inne długości i kolory na zamówienie
- kolor
- czarny lub szary (RAL7005)
Modele PU-58317
- PU-58317 czarny (3,5m)
- PU-58317 szary RAL7005 (2,5m)
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- PU-58317 to profil bazowy uszczelki, montowany w skrzydle drzwi izolowanych.
- Prowadzony jest w kolorze czarnym oraz w szarości RAL7005.
- Materiał to twarde PCV; wykonania spoza katalogu powstają na zamówienie.
- Profil trzyma stopkę uszczelki i jednocześnie rozdziela poszycie zewnętrzne od wewnętrznego.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Inne długości, kolory i profile na rysunek wyceniamy indywidualnie.
Profil bazowy uszczelki – PU-58317 – na czym polega dobór
PU-58317 to profil bazowy uszczelki z twardego PCV, w kolorze czarnym albo szarym RAL7005. Pracuje w skrzydle drzwi izolowanych: trzyma stopkę uszczelki i domyka krawędź poszycia po obwodzie skrzydła.
Profil bazowy pełni dwie funkcje naraz i to odróżnia go od profili korpusu. Od strony uszczelki musi dać pewne, powtarzalne oparcie na całym obwodzie, bo każda nierówność przekłada się wprost na szczelność zamknięcia. Od strony konstrukcji rozdziela poszycie zewnętrzne od wewnętrznej wanny skrzydła.
Wskazanie RAL7005 zamiast ogólnej szarości ułatwia dobór w drzwiach, w których profil biegnie po widocznej krawędzi obok lakierowanego poszycia.
Skąd bierze się mostek cieplny i jak go przerwać – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Skrzydła drzwi izolowanych z uszczelką magnetyczną
- Drzwi z widoczną krawędzią profilu obok lakierowanego poszycia
- Konstrukcje wymagające szarości w konkretnym numerze RAL
- Wymiana profilu bazowego przy renowacji skrzydła
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj konstrukcję i długości – dobierzemy profil.
Zadaj pytanieCzy profil bazowy można zastąpić profilem korpusu?
Nie. Profil bazowy ma geometrię przygotowaną pod stopkę uszczelki i pracuje w skrzydle, a profile korpusu prowadzą poszycie i izolację w konstrukcji mebla.
Jaka uszczelka wchodzi w ten profil?
Dobiera się ją po kształcie stopki, który musi odpowiadać rowkowi w profilu. Sam numer profilu nie przesądza o modelu uszczelki, więc warto porównać oba przekroje.
Czym RAL7005 różni się od zwykłej szarości?
To konkretny, ciemniejszy odcień, który daje się porównać z lakierem poszycia bez oglądania próbki wytłoczki.
