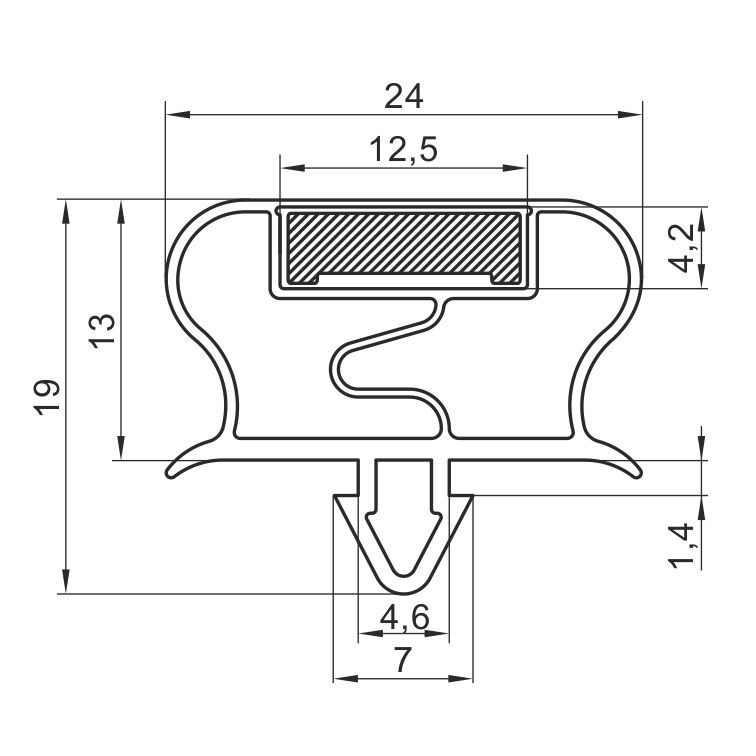

Rysunek techniczny
Uszczelka magnetyczna · AiFO
Uszczelka magnetyczna PUM-033 PCV do mebli chłodniczych
Indeks F_PUM-033 PCV · EAN 2010000164815
- wykonana z miękkiego PCV
- kolor
- czarny lub szary
Modele PUM-033 PCV
- PUM-033 czarna RAL9005 2,5m
- PUM-033 szara RAL7040 2,3m
- PUM-033 szara RAL7040 2,5m
- PUM-033 szara RAL7040 2m
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- PUM-033 PCV to bazowa wersja profilu 033 – w całości z miękkiego PCV, bez gumowej wargi, którą ma wariant PU-033 PCV+RUBBER.
- Przyjmuje wkład PU-M11,6x3,0: przekrój 11,6 × 3,0 mm, siła przyciągania 42 g/cm, waga 108 ±6 g/m.
- Wkład do tego profilu jest dostępny w obu polaryzacjach – SNS jako standard i NSN na zamówienie.
- Zgrzewamy na wymiar w Bochni, ze sprawdzeniem zgrzewu na każdej sztuce; kolor czarny lub szary, inne na zamówienie.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Uszczelki zgrzewane na wymiar wyceniamy indywidualnie – podaj wymiary zewnętrzne albo w osi.
PUM-033 PCV – na czym polega dobór
PUM-033 PCV to profil uszczelki magnetycznej z miękkiego PCV pod wkład PU-M11,6x3,0 – najgrubszy wkład w tym katalogu, o przekroju 11,6 × 3,0 mm i sile 42 g/cm. Jednolity materiał oznacza, że warga i stopka mają tę samą twardość, co w nowym, równo spasowanym skrzydle w zupełności wystarcza do pełnego przylegania.
Geometria jest identyczna jak w wersji PU-033 PCV+RUBBER, więc oba profile wchodzą w ten sam rowek i przyjmują ten sam wkład. Wybór między nimi to wybór materiału wargi, nie wymiaru: PCV jest tańsze i wystarcza w urządzeniach fabrycznie nowych, wersja z gumą ma sens tam, gdzie rama drzwi zdążyła stracić równość.
Jak mierzyć ramkę i dobierać profil do rowka – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Szafy chłodnicze z pełnym skrzydłem drzwiowym
- Drzwi mroźnicze o dużej masie skrzydła
- Produkcja seryjna mebli chłodniczych, gdzie liczy się powtarzalny koszt profilu
- Wymiana zużytej uszczelki w urządzeniu fabrycznie wyposażonym w profil 033
Dobór
Wkłady magnetyczne pasujące do tej uszczelki
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj wymiary i typ urządzenia – dobierzemy profil i wkład.
Zadaj pytaniePUM-033 PCV czy PU-033 PCV+RUBBER – kiedy dopłacać za wersję z gumą?
Gdy urządzenie ma za sobą kilka lat pracy i skrzydło nie domyka się równo na całym obwodzie. Gumowa warga jest bardziej sprężysta, więc kompensuje odchyłkę, której sztywniejsze PCV już nie nadrobi. W nowym urządzeniu z prostą ramą wersja PCV daje tę samą szczelność przy niższym koszcie profilu.
Czy uszczelka jest dostarczana razem z wkładem magnetycznym?
Wkład to osobna pozycja katalogowa – do tego profilu PU-M11,6x3,0. Wsuwa się go w kanał po zgrzaniu ramki, więc kolejność jest ustalona: najpierw gotowa ramka, potem magnes. Przy zamówieniu trzeba podać polaryzację, bo po zgrzaniu i skompletowaniu ramki jej zmiana oznacza wymianę wkładu na całej długości.
Zapytanie
Wycenimy PUM-033 PCV pod Twoje urządzenie
Podaj wymiary zewnętrzne albo w osi uszczelki i typ urządzenia – odpowiemy z doborem i wyceną.
Sklep B2BNapisz do nas
Odpowiadamy zwykle w ciągu 24 godzin roboczych.
