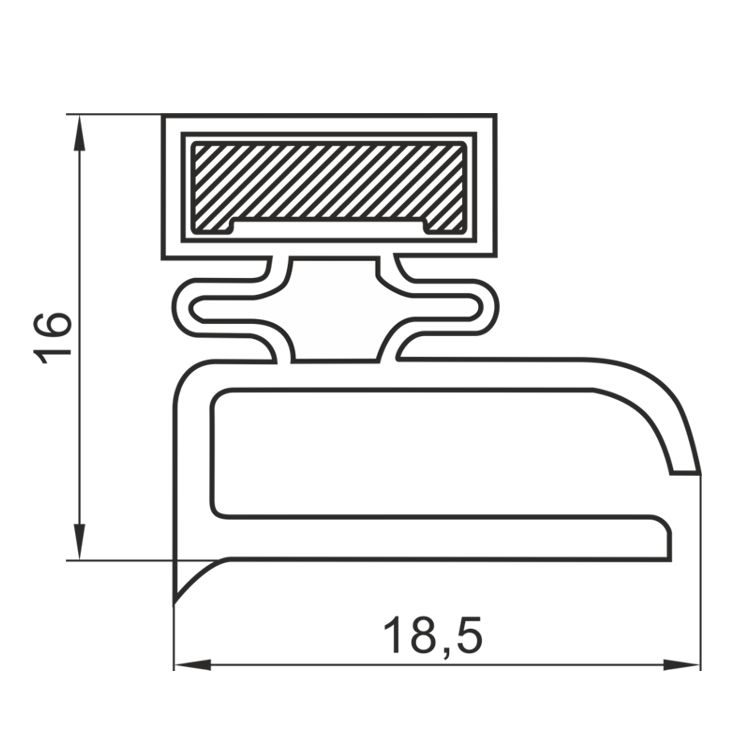

Rysunek techniczny
Uszczelka magnetyczna · AiFO
Uszczelka magnetyczna PU-200M do mebli chłodniczych
Indeks F_PU-200M · EAN 2010000164884
- wykonana z miękkiego PCV
- kolor
- czarny lub szary
Modele PU-200M
- PU-200M czarna 2,5m
- PU-200M szara 2,5m
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- PU-200M to profil z miękkiego PCV pod wkład PU-M8,9x2,7 o sile przyciągania ≥37 g/cm.
- Przy tym profilu specyfikacja przewiduje podawanie wymiarów zewnętrznych uszczelki.
- Kolor czarny lub szary, inne kolory na zamówienie.
- Wkład ma twardość 96,5–98 Hs(A) i wytrzymałość 60 ±16 kg/cm, więc wchodzi prosto również w długie boki ramki.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Uszczelki zgrzewane na wymiar wyceniamy indywidualnie – podaj wymiary zewnętrzne albo w osi.
PU-200M – na czym polega dobór
PU-200M to profil uszczelki magnetycznej stosowany w witrynach i ladach chłodniczych, współpracujący z wkładem PU-M8,9x2,7. Zamówienie realizujemy na wymiar, a wymiary do tego profilu podaje się jako zewnętrzne wymiary uszczelki – warto to sprawdzić przed wysłaniem specyfikacji, bo w części pozostałych profili dopuszczamy również pomiar w osi.
Wkład 8,9 × 2,7 mm jest sztywny: 96,5–98 Hs(A) przy wytrzymałości 60 ±16 kg/cm. Ma to znaczenie w ladach, gdzie boki ramki bywają długie – miękki magnes potrafi skręcić się w połowie długości i wtedy przylega do ramy tylko fragmentami, co widać później jako szron w jednym punkcie zamiast równomiernie.
Jak mierzyć ramkę i dobierać profil do rowka – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Lady chłodnicze z drzwiami przesuwnymi od strony obsługi
- Witryny ekspozycyjne z długimi bokami ramki
- Meble chłodnicze w ciągach sprzedażowych
- Wymiana uszczelki bez demontażu skrzydła z zawiasów
Dobór
Wkłady magnetyczne pasujące do tej uszczelki
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj wymiary i typ urządzenia – dobierzemy profil i wkład.
Zadaj pytanieWymiary zewnętrzne czy w osi – jak podać wymiar do PU-200M?
Do tego profilu specyfikacja przewiduje wymiary zewnętrzne gotowej uszczelki. Jeśli w dokumentacji urządzenia macie wymiary liczone w osi, wystarczy to zaznaczyć w zapytaniu – przeliczymy je przed uruchomieniem zgrzewania. Gorszym wariantem jest przesłanie samych liczb bez informacji, którą metodą zostały zmierzone.
Czy PU-200M można wymienić na PU-250M?
Oba profile pracują z tym samym wkładem PU-M8,9x2,7, ale mają inny przekrój, więc nie są wymienne w tym samym rowku. Zamiana wchodzi w grę wyłącznie na etapie projektowania nowego skrzydła, kiedy rowek montażowy dopiero powstaje – w istniejącym urządzeniu zamawia się profil zgodny z zamontowanym.
