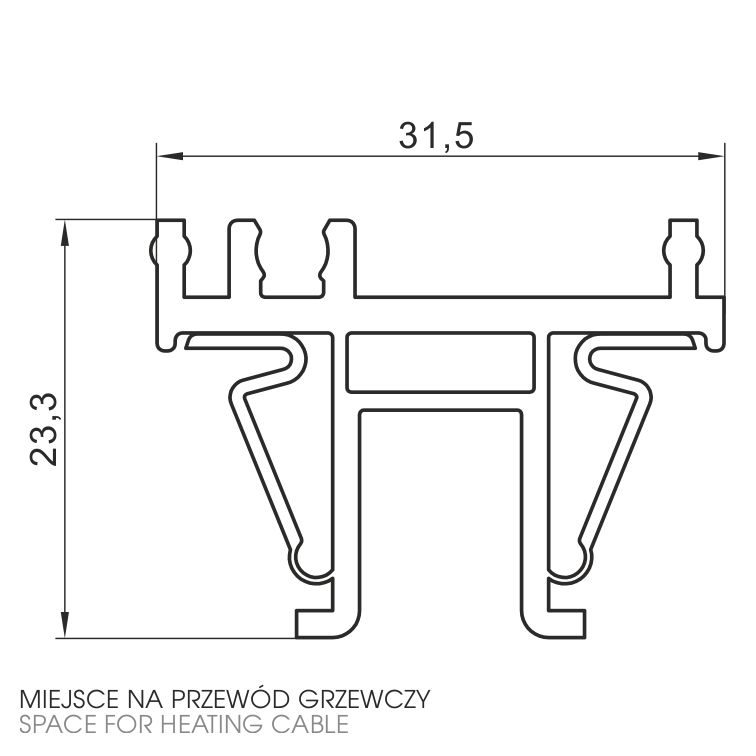

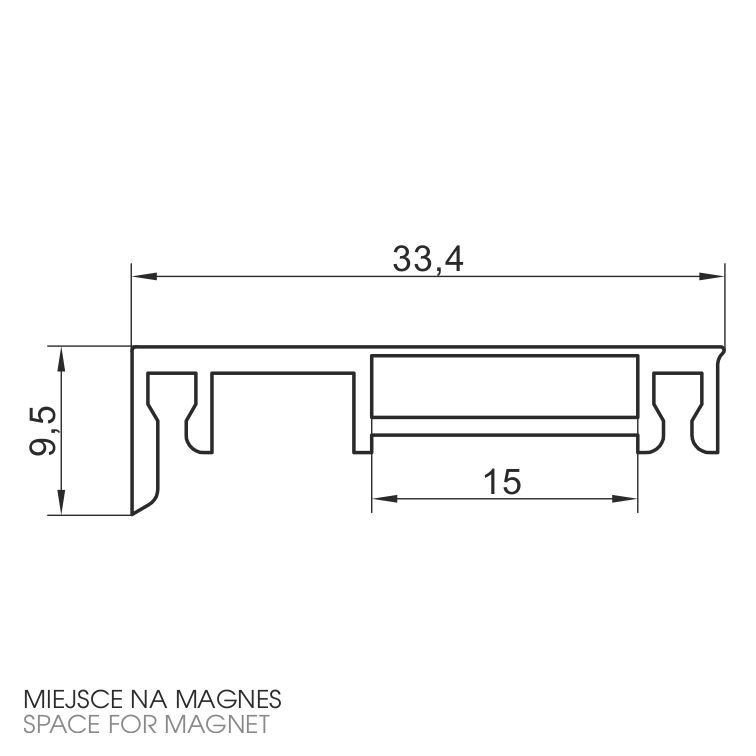

Rysunek techniczny

Profil korpusu · AiFO

Profil – PU-206 + PU-207

Indeks PU-206 · EAN 2010000164273

wykonany z twardego PCV
miejsce na przewód grzewczy i wkład magnetyczny
inne długości i kolory na zamówienie

kolor: szary

Modele PU-206 + PU-207

PU-206 szary (3,2m)
PU-207 szary (3,2m)

Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.

W skrócie

Zestaw PU-206 z PU-207 ma w przekroju gniazdo pod wkład magnetyczny i komorę na przewód grzewczy.
Wykonanie katalogowe: twarde PCV w kolorze szarym.
Poza wykonaniem katalogowym profil powstaje w innych długościach i kolorach na zamówienie.
To profil korpusu, a nie profil poszycia drzwi – geometria jest przypisana do ramy mebla.

Karta katalogowa PDF, s. 14

Sprawdź cenę i dostępność Zapytaj o wycenę

Ceny i stany magazynowe prowadzimy w sklepie B2B. Inne długości, kolory i profile na rysunek wyceniamy indywidualnie.

Profil – PU-206 + PU-207 – na czym polega dobór

PU-206 z PU-207 to szary komplet profili korpusu z twardego PCV, przygotowany pod wkład magnetyczny i przewód grzewczy. Zestaw domyka ramę mebla od strony, do której dobija uszczelka drzwi.

Wkład magnetyczny wpuszczony w profil rozstrzyga o tym, jak drzwi trzymają się w ościeżnicy. Magnes musi mieć pewne oparcie na całej długości boku, bo w miejscu, gdzie listwa pofaluje albo się cofnie, uszczelka odchodzi punktowo i domknięcie przestaje być szczelne.

Ponieważ profil pracuje w linii przylegania drzwi, jego prostoliniowość ma większe znaczenie niż w profilach czysto konstrukcyjnych. Odcinki cięte na wymiar warto łączyć na styk, bez naddatków, które później podnoszą listwę.

Skąd bierze się mostek cieplny i jak go przerwać – opisaliśmy w poradniku doboru w tej kategorii.

Gdzie się sprawdza

Ramy szaf i witryn, w których magnes uszczelki siedzi po stronie korpusu
Ościeżnice wymagające jednocześnie miejsca na przewód grzewczy
Zabudowy z uszczelką magnetyczną dociąganą na całym obwodzie
Konstrukcje odtwarzane na podstawie istniejącego przekroju

Produkcja

Projekty indywidualne (R&D)

Katalog

Wszystkie kategorie: Profile konstrukcyjne, uszczelki drzwiowe chłodnicze i magnesy

Kategoria

Profile do eliminacji mostków cieplnych

FAQ

Najczęstsze pytania

Nie znalazłeś odpowiedzi? Podaj konstrukcję i długości – dobierzemy profil.

Zadaj pytanie

Czym PU-206 różni się od PU-106?

Zestawem cech katalogowych są bliźniacze – oba mają miejsce na przewód grzewczy i wkład magnetyczny. Rozdziela je geometria przekroju, więc jeden nie wchodzi w gniazdo przygotowane pod drugi.

Czy profil da się zamówić w kolorze innym niż szary?

Tak, inne kolory i długości wykonujemy na zamówienie. Przy pojedynczej sztuce zwykle wygodniej sięgnąć po wersję katalogową.

Jak sprawdzić, czy ten przekrój pasuje do mojego mebla?

Najpewniej przez porównanie rysunku przekroju z istniejącą ramą. Sam kolor i materiał nie rozstrzygają dopasowania, bo cała rodzina PU ma te same parametry materiałowe.
