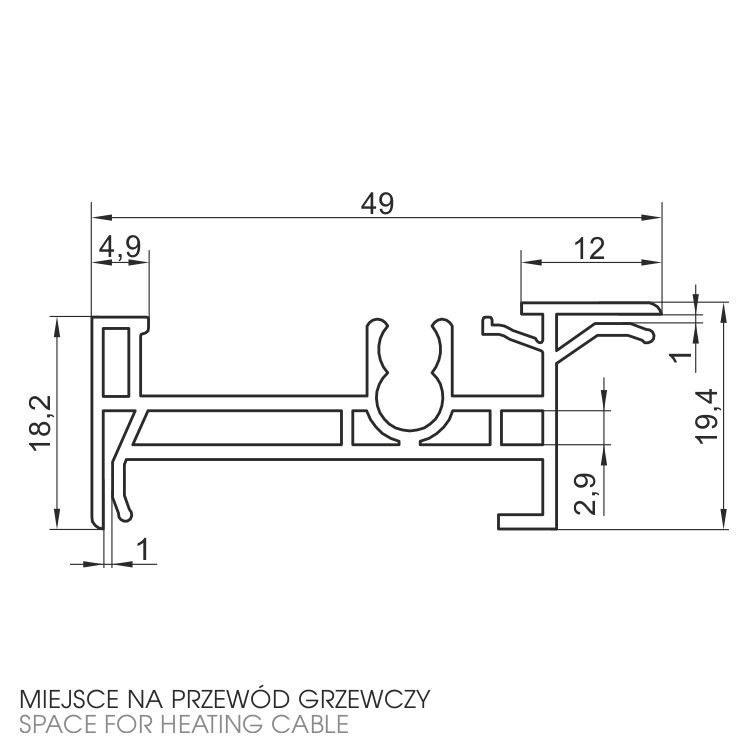

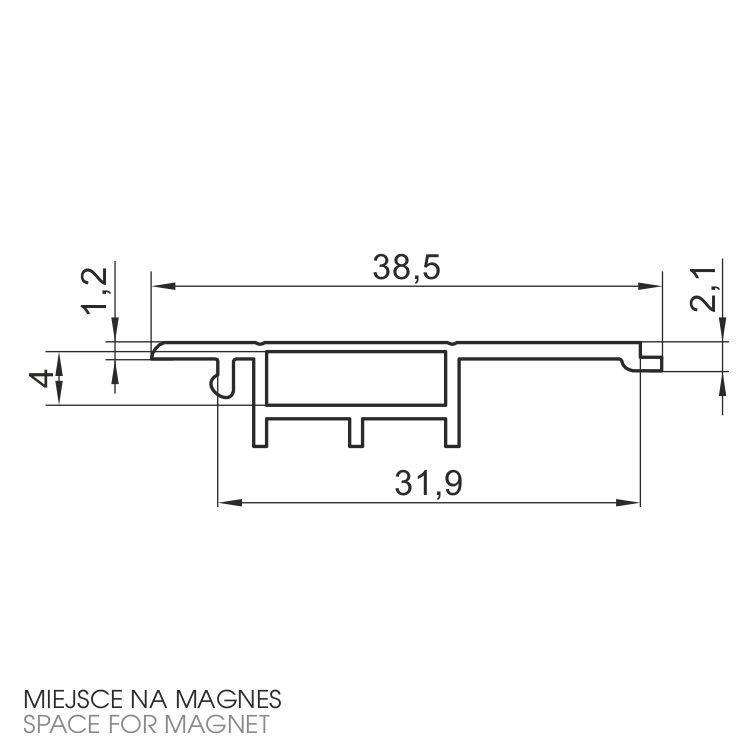

Rysunek techniczny
Profil korpusu · AiFO
Profil – PU-506 + PU-507
Indeks PU-506 · EAN 2010000164280
- wykonany z twardego PCV
- miejsce na przewód grzewczy i wkład magnetyczny
- inne długości i kolory na zamówienie
- kolor
- szary
Modele PU-506 + PU-507
- PU-506 szary (3,25m)
- PU-507 szary (3,25m)
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- Komplet PU-506 z PU-507 ma w przekroju miejsce na przewód grzewczy i wkład magnetyczny.
- Wykonanie katalogowe to twarde PCV w kolorze szarym.
- Długość odcinka i kolor mogą odbiegać od katalogu, jeśli zamówienie tak przewiduje.
- Profil pracuje w konstrukcji mebla, prowadząc poszycie i izolację.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Inne długości, kolory i profile na rysunek wyceniamy indywidualnie.
Profil – PU-506 + PU-507 – na czym polega dobór
PU-506 z PU-507 to szara para profili korpusu z twardego PCV, z komorą na przewód grzewczy i gniazdem magnetycznym. Zestaw wchodzi w konstrukcję mebla, między poszycie zewnętrzne a wnętrze komory.
W produkcji seryjnej ten typ profilu jest elementem, który ustawia całą kolejność montażu. Profil trafia na ramę przed wypełnieniem izolacją, a to znaczy, że przewód grzewczy trzeba przewidzieć na tym samym etapie – po zapiankowaniu żaden kanał nie jest już dostępny od strony konstrukcji.
Z tego samego powodu warto zaplanować rozkrój z zapasem na naroża. Odcinki cięte pod kątem zużywają więcej materiału niż suma długości boków, a przy powtarzalnej serii ta różnica narasta.
Skąd bierze się mostek cieplny i jak go przerwać – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Korpusy zabudowane izolacją wtryskiwaną w ramę
- Meble chłodnicze montowane w kolejności: rama, profil, izolacja, poszycie
- Produkcja seryjna z powtarzalnym rozkrojem odcinków
- Ramy z przewodem grzewczym układanym na etapie montażu konstrukcji
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj konstrukcję i długości – dobierzemy profil.
Zadaj pytanieKiedy zamontować przewód grzewczy?
Przed zamknięciem konstrukcji izolacją. Kanał w profilu jest dostępny tylko dopóki rama pozostaje otwarta od strony wypełnienia.
Czy odcinki łączy się na styk, czy pod kątem?
W narożach zwykle pod kątem, bo profil biegnie po obwodzie ramy. Cięcie skośne zwiększa zużycie materiału, więc warto uwzględnić je w kalkulacji rozkroju.
Czy da się zamówić profil dłuższy, żeby ograniczyć łączenia?
Dłuższe odcinki powstają na zamówienie. Przy powtarzalnej serii dobrana długość odcinka potrafi wyeliminować większość odpadu.
Zapytanie
Wycenimy Profil – PU-506 + PU-507 pod Twoje urządzenie
Podaj konstrukcję mebla i potrzebną długość odcinka – odpowiemy z doborem i wyceną.
Sklep B2BNapisz do nas
Odpowiadamy zwykle w ciągu 24 godzin roboczych.
