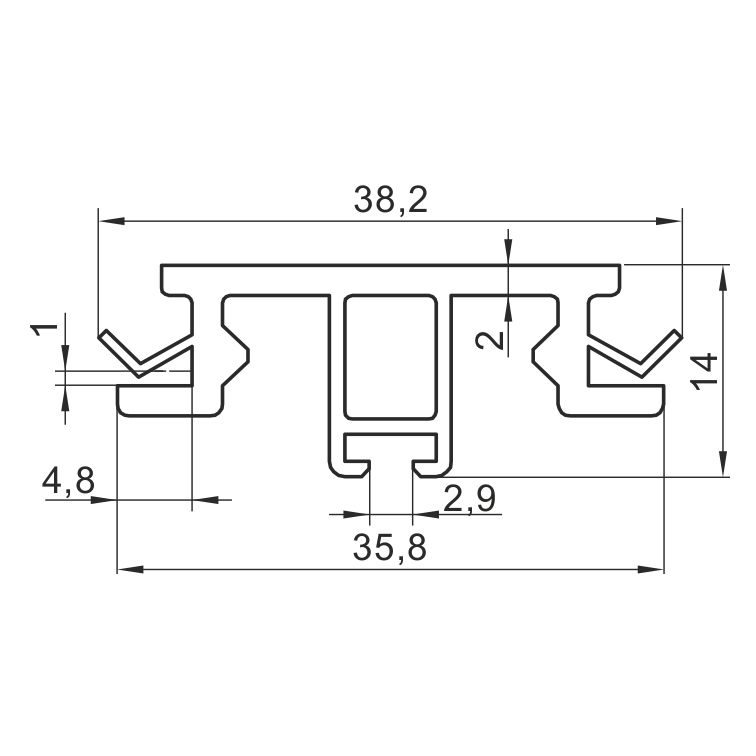

Rysunek techniczny
Profil korpusu · AiFO
Profil – PU-C1 + PU-C2
Indeks PU-C1 · EAN 2010000164211
- wykonany z twardego PCV

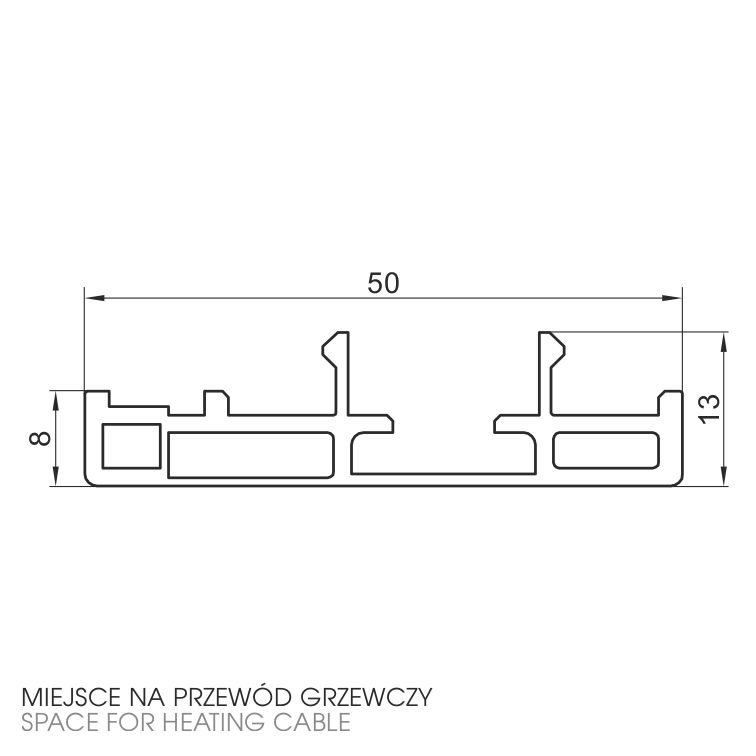

- miejsce na przewód grzewczy
- inne długości i kolory na zamówienie
- kolor
- szary
Modele PU-C1 + PU-C2
- PU-C1 szary (3,5M)
- PU-C2 szary (3,5M)
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- PU-C1 z PU-C2 mają w przekroju miejsce na przewód grzewczy, bez gniazda magnetycznego.
- Przekrój wytłaczany jest z twardego PCV, katalogowo w szarości.
- Odcinki o innej długości i inne kolory powstają na zamówienie.
- Brak gniazda magnesu upraszcza przekrój tam, gdzie uszczelka pracuje w innym miejscu ramy.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Inne długości, kolory i profile na rysunek wyceniamy indywidualnie.
Profil – PU-C1 + PU-C2 – na czym polega dobór
PU-C1 z PU-C2 to szary komplet profili korpusu z twardego PCV, z komorą na przewód grzewczy. W odróżnieniu od profili z rodzin setkowych ten przekrój nie ma gniazda pod wkład magnetyczny.
Taki podział zadań ma sens w konstrukcjach, w których uszczelka osadzona jest w skrzydle drzwi, a profil korpusu odpowiada wyłącznie za ogrzanie ramy i rozdzielenie stron. Przekrój jest wtedy prostszy, a montaż szybszy, bo nie trzeba pilnować, czy wkład magnetyczny leży równo na całej długości.
Profil sprawdza się także tam, gdzie ogrzewa się nie linię przylegania drzwi, lecz odcinek konstrukcji narażony na wykraplanie – na przykład dolną belkę pod komorą albo słupek między dwiema komorami.
Skąd bierze się mostek cieplny i jak go przerwać – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Ramy, w których uszczelka magnetyczna siedzi po stronie drzwi
- Ogrzewanie słupka między dwiema komorami
- Dolne belki i progi zbierające wykroploną wodę
- Konstrukcje wymagające prostego przekroju z jednym kanałem
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj konstrukcję i długości – dobierzemy profil.
Zadaj pytanieCzy do tego profilu da się dołożyć wkład magnetyczny?
Przekrój nie ma pod niego gniazda, więc magnes trzeba przewidzieć po stronie drzwi albo wybrać profil z rodziny przygotowanej pod wkład.
Do czego służy kanał, jeśli nie ma tu uszczelki?
Do ogrzania samego elementu konstrukcji. Grzeje się nie tylko linię przylegania drzwi, ale też miejsca, w których na obudowie pojawiałaby się skroplona woda.
Czy PU-C1 i PU-C2 zamawia się osobno?
Katalog prowadzi je jako komplet, bo przekrój składa się z obu elementów. Pojedynczy symbol zamawia się zwykle tylko przy uzupełnianiu uszkodzonego odcinka.
