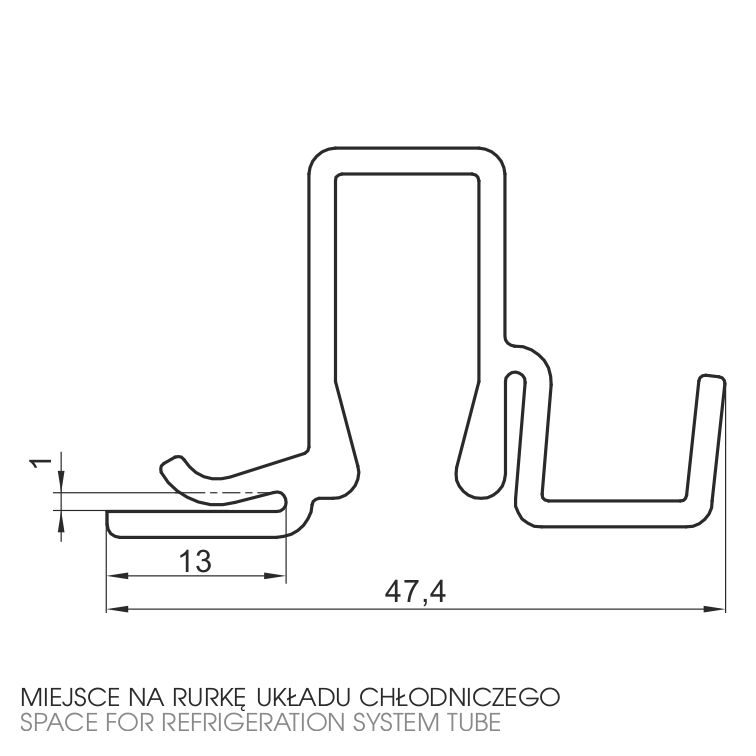

Rysunek techniczny
Profil korpusu · AiFO
Profil – PU-C3 + PU-C4
Indeks PU-C3 · EAN 2010000164228
- wykonany z twardego PCV
- miejsce na rurkę z układu chłodniczego pełniącą rolę grzałki
- inne długości i kolory na zamówienie
- kolor
- szary
Modele PU-C3 + PU-C4
- PU-C3 szary (3m)
- PU-C4 szary (3m)
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- PU-C3 z PU-C4 mają w przekroju miejsce na rurkę z układu chłodniczego, która pełni rolę grzałki.
- Rozwiązanie zastępuje elektryczny przewód grzewczy ciepłem odbieranym z instalacji.
- Oba elementy kompletu wytłaczane są z twardego PCV w kolorze szarym.
- Zamówienie może obejmować odcinki i kolory spoza wykonania katalogowego.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Inne długości, kolory i profile na rysunek wyceniamy indywidualnie.
Profil – PU-C3 + PU-C4 – na czym polega dobór
PU-C3 z PU-C4 to szara para profili korpusu z twardego PCV, w której komora przekroju została przewidziana pod rurkę układu chłodniczego. Gorąca strona instalacji ogrzewa wtedy ramę zamiast osobnego przewodu elektrycznego.
Zysk jest bezpośredni: ciepło, które i tak trzeba odprowadzić ze skraplacza, wraca do konstrukcji i pilnuje ramy przed szronieniem. Urządzenie nie pobiera na to dodatkowej energii, a w bilansie ubywa jeden obwód elektryczny z osobnym zasilaniem i sterowaniem.
Cena tego rozwiązania jest konstrukcyjna, nie zakupowa: trasa rurki musi być zaplanowana razem z ramą, bo poprowadzenie miedzi po obwodzie ościeżnicy narzuca kolejność montażu i promienie gięcia. Przy modernizacji istniejącego mebla bywa to trudniejsze niż dołożenie przewodu grzewczego.
Skąd bierze się mostek cieplny i jak go przerwać – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Urządzenia wykorzystujące ciepło skraplacza do ogrzewania ościeżnicy
- Konstrukcje projektowane pod obniżenie poboru energii
- Meble, w których rezygnuje się z osobnego obwodu grzewczego
- Nowe zabudowy planowane razem z trasą instalacji chłodniczej
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj konstrukcję i długości – dobierzemy profil.
Zadaj pytanieCzym to rozwiązanie różni się od profilu z przewodem grzewczym?
Źródłem ciepła. Zamiast kabla zasilanego prądem w kanale leży rurka układu chłodniczego, więc ogrzewanie ramy nie zwiększa poboru energii przez urządzenie.
Czy taki profil da się zastosować w istniejącym meblu?
Trudniej niż w nowym, bo trasa rurki musi być poprowadzona po obwodzie ramy razem z resztą instalacji. W modernizacjach częściej zostaje się przy przewodzie elektrycznym.
Jaka średnica rurki wchodzi w kanał?
Wymiar sprawdza się na rysunku przekroju przed zaprojektowaniem instalacji. Kanał ma ustaloną geometrię, więc to ona ogranicza dobór rurki, a nie odwrotnie.
