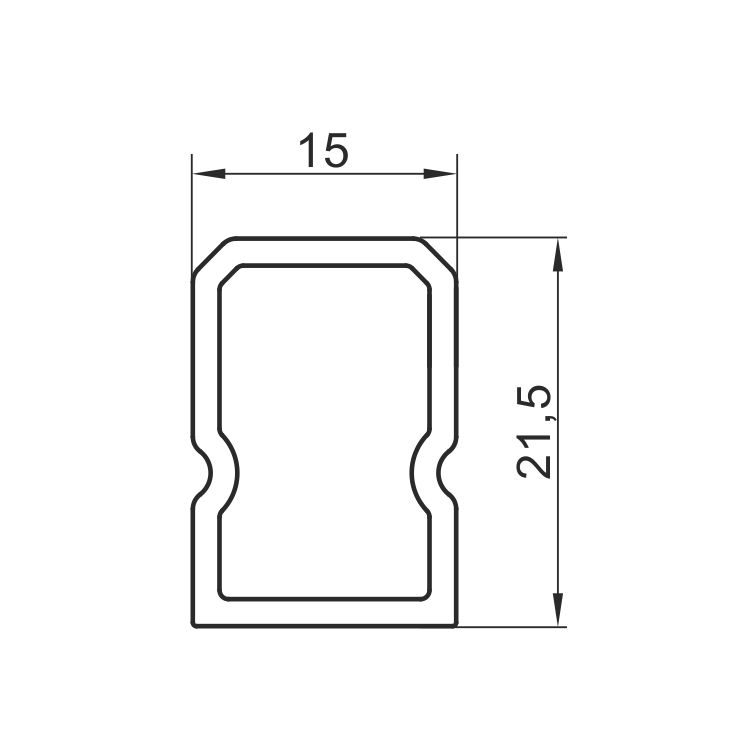

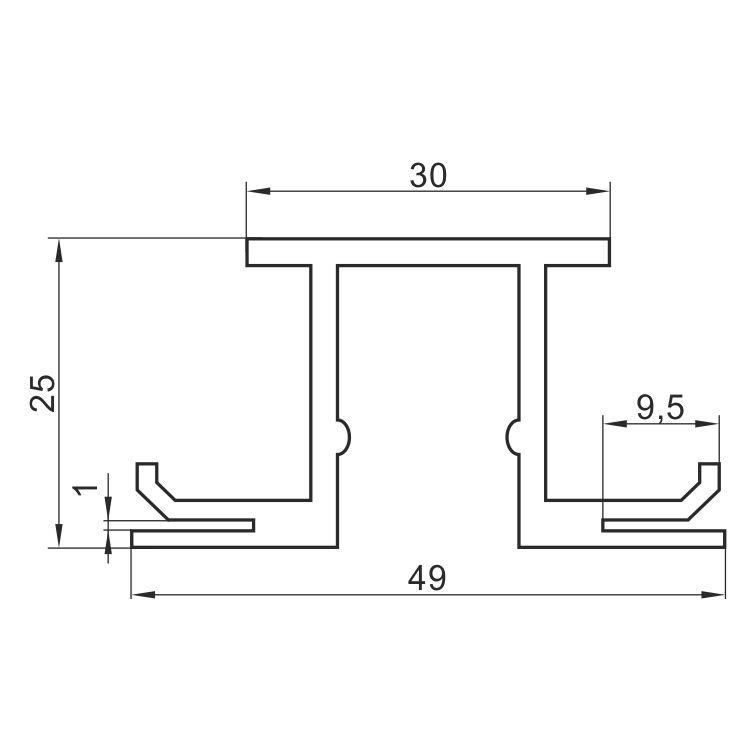

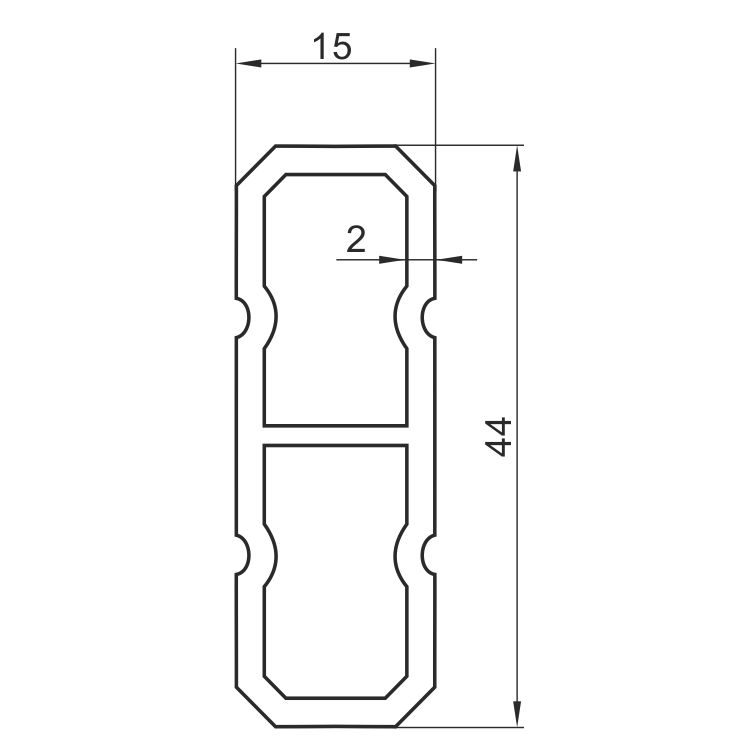

Rysunek techniczny
Profil korpusu · AiFO
Profil – PU-F53 + PU-F54 / PU-F53 + PU-F55
Indeks PU-F53 · EAN 2010000164440
- wykonany z twardego PCV
- inne długości i kolory na zamówienie
- kolor
- szary
Modele PU-F53 + PU-F54 + PU-F55
- PU-F53 szary (3,8m)
- PU-F54 szary (3,8m)
- PU-F55 szary (1,9m)
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- Pozycja obejmuje dwa zestawienia: PU-F53 z PU-F54 oraz PU-F53 z PU-F55.
- Element bazowy jest w obu przypadkach ten sam – zmienia się profil współpracujący.
- Wykonanie standardowe to szare wytłoczki z twardego PCV.
- Odcinki w innej długości oraz inne kolory wykonujemy po uzgodnieniu.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Inne długości, kolory i profile na rysunek wyceniamy indywidualnie.
Profil – PU-F53 + PU-F54 / PU-F53 + PU-F55 – na czym polega dobór
PU-F53 to profil bazowy do łączenia płaskich elementów izolowanych, występujący w dwóch zestawieniach: z PU-F54 albo z PU-F55. Materiałem jest twarde PCV, katalogowo w szarości.
Wspólna baza z dwoma wariantami elementu współpracującego pozwala obsłużyć różne złącza bez zmiany całego układu. Na etapie zamówienia wskazuje się drugi symbol, a magazyn produkcyjny trzyma jedną pozycję bazową zamiast dwóch pełnych kompletów.
Wybór między F54 a F55 rozstrzyga geometria złącza, do którego profil ma wejść. Warto rozstrzygnąć go na rysunku, bo obie odmiany wchodzą w tę samą bazę i pomyłkę widać dopiero przy próbie domknięcia panelu.
Skąd bierze się mostek cieplny i jak go przerwać – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Zabudowy z dwoma rodzajami złączy przy jednej bazie profilowej
- Łączenie płaskich elementów izolowanych w komorach i przegrodach
- Produkcja ograniczająca liczbę pozycji magazynowych
- Projekty, w których wariant złącza ustala się dopiero na etapie montażu
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj konstrukcję i długości – dobierzemy profil.
Zadaj pytanieCzym różnią się warianty F54 i F55?
Przekrojem elementu domykającego złącze. Baza F53 pozostaje ta sama, więc wybór dotyczy wyłącznie sposobu, w jaki profil zamyka się na panelu.
Czy można zamówić samą bazę F53?
Tak, jeśli element współpracujący jest już na stanie. Przy nowym złączu zamawia się komplet, bo dopiero dwa profile domykają przekrój.
Czy oba warianty pasują do tej samej grubości panelu?
Nie z założenia. Grubość i sposób zestawienia paneli sprawdza się na rysunku przekroju dla konkretnego wariantu przed zamówieniem.
