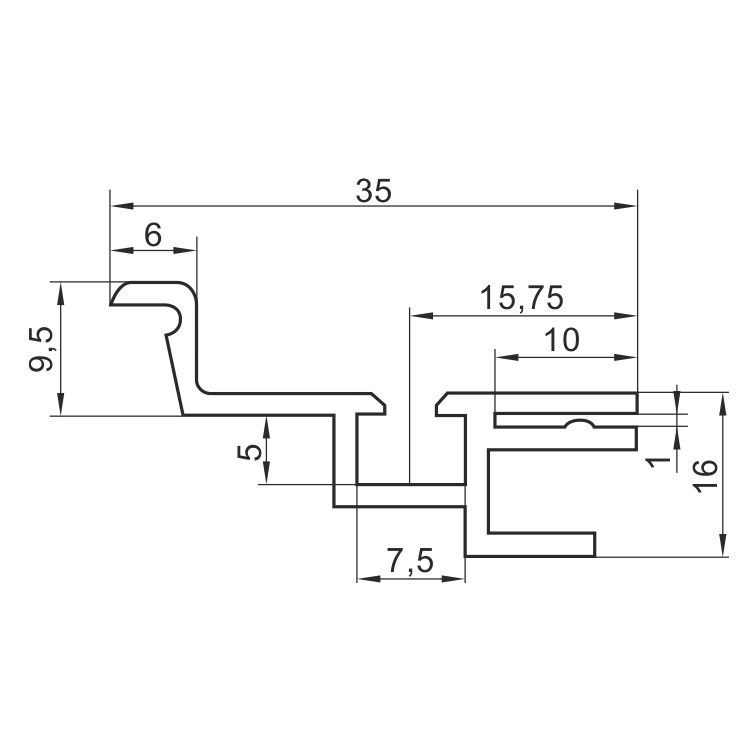

Rysunek techniczny
Profil drzwi · AiFO
Profil bazowy uszczelki – PU-N136
Indeks PU-N136 · EAN 2010000164693
- wykonany z twardego PCV
- inne długości i kolory na zamówienie
- kolor
- szary lub czarny
Modele PU-N136
- PU-N136 czarny (2m)
- PU-N136 szary (2m)
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- PU-N136 to kolejny przekrój bazowy z rodziny N, prowadzony w szarości i czerni.
- Wytłoczka powstaje z twardego PCV.
- Inne wykonania kolorystyczne i długościowe powstają po uzgodnieniu.
- Przekrój dobiera się do grubości skrzydła i stopki uszczelki, nie do numeru sąsiedniej pozycji.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Inne długości, kolory i profile na rysunek wyceniamy indywidualnie.
Profil bazowy uszczelki – PU-N136 – na czym polega dobór
PU-N136 to profil bazowy uszczelki z twardego PCV w kolorze szarym albo czarnym. Pracuje w skrzydle drzwi izolowanych, prowadząc uszczelkę i zamykając krawędź poszycia.
Przy doborze między przekrojami tej rodziny liczą się dwa wymiary: grubość skrzydła, w którą profil ma wejść, oraz kształt stopki uszczelki, która ma w nim usiąść. Dopiero oba razem rozstrzygają wybór – dopasowanie tylko jednego z nich kończy się albo profilem odstającym od krawędzi, albo uszczelką bez pewnego oparcia.
Sąsiadujące numery w oznaczeniach nie oznaczają, że przekroje są do siebie zbliżone. Każdy z nich sprawdza się osobno na rysunku, także wtedy, gdy różnica w symbolu wygląda na drobną.
Skąd bierze się mostek cieplny i jak go przerwać – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Skrzydła drzwi o grubości wymagającej tego konkretnego przekroju
- Drzwi izolowane z uszczelką dobieraną razem z profilem
- Produkcja seryjna z jednym ustalonym przekrojem bazowym
- Serwis urządzeń, w których zidentyfikowano ten profil w oryginale
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj konstrukcję i długości – dobierzemy profil.
Zadaj pytanieCzy PU-N136 zastąpi PU-N115?
Nie z założenia. To dwa różne przekroje z tej samej rodziny i o zamienności decyduje wyłącznie zgodność rysunku, nie bliskość numerów.
Co dobrać najpierw – profil czy uszczelkę?
Zwykle profil, bo wynika z konstrukcji skrzydła. Uszczelkę dobiera się potem do rowka, mając już ustalony przekrój.
Czy czarny profil sprawdzi się w jasnych drzwiach?
Będzie widoczny jako ciemna linia po obwodzie skrzydła. Przy jasnym poszyciu zwykle wybiera się wykonanie szare albo pyta o kolor na zamówienie.
Zapytanie
Wycenimy Profil bazowy uszczelki – PU-N136 pod Twoje urządzenie
Podaj konstrukcję mebla i potrzebną długość odcinka – odpowiemy z doborem i wyceną.
