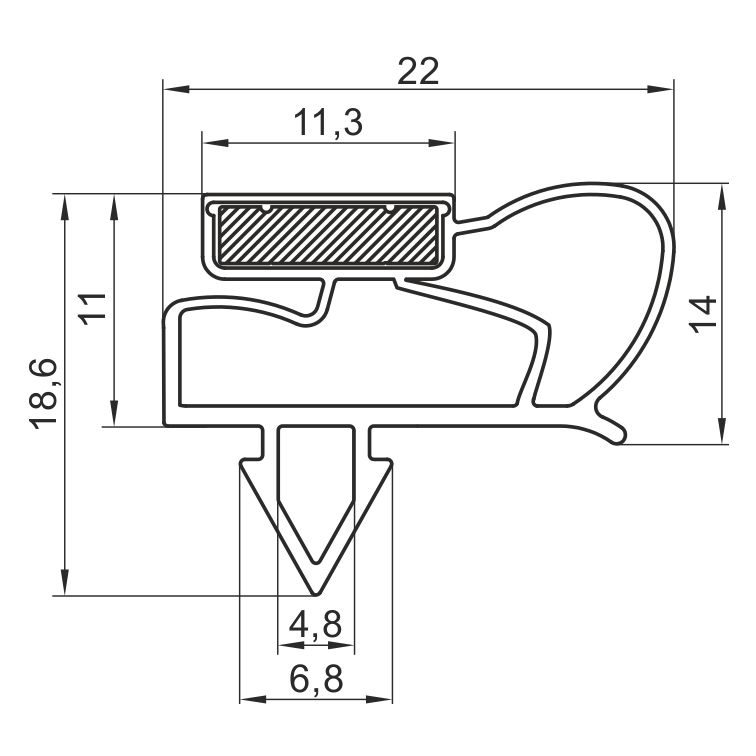

Rysunek techniczny
Uszczelka magnetyczna · AiFO
Uszczelka magnetyczna PU-P do mebli chłodniczych
Indeks F_PU-P · EAN 2010000164907
- wykonana z miękkiego PCV
- kolor
- czarny lub szary
Modele PU-P
- PU-P czarna 2,5m
- PU-P jasna szara 2,5m
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- PU-P przyjmuje dwa wkłady o skrajnie różnej sile: PU-M9,2x2,2 (31 g/cm ±10%) i PU-M9,8x2,5 (≥55 g/cm).
- To najszerszy zakres docisku w całym katalogu – od najsłabszego do najmocniejszego wkładu standardowego, w jednym profilu.
- Wkład PU-M9,2x2,2 jest dostępny w obu polaryzacjach, SNS i NSN.
- Profil z miękkiego PCV, kolor czarny lub szary, zgrzewany na wymiar.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Uszczelki zgrzewane na wymiar wyceniamy indywidualnie – podaj wymiary zewnętrzne albo w osi.
PU-P – na czym polega dobór
PU-P to profil uszczelki magnetycznej z miękkiego PCV, który jako jedyny łączy dwie skrajności katalogu: może pracować z lekkim wkładem PU-M9,2x2,2 o sile 31 g/cm ±10% albo z PU-M9,8x2,5 o sile ≥55 g/cm. Różnica docisku między tymi wariantami jest blisko dwukrotna, a profil i rowek montażowy pozostają te same.
Ta elastyczność przydaje się przy konstrukcjach, w których masa skrzydła nie jest znana na etapie projektu – na przykład gdy dopiero rozstrzyga się, czy drzwi dostaną szybę pojedynczą, czy pakiet. Docisk dobiera się wtedy na prototypie, zamiast projektować rowek pod z góry założony wkład i wracać do rysunku po pierwszych testach.
Jak mierzyć ramkę i dobierać profil do rowka – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Prototypy i serie próbne, w których masa skrzydła nie jest jeszcze ustalona
- Rodziny urządzeń o zbliżonej konstrukcji, ale różnej masie drzwi
- Drzwi dwuskrzydłowe – wkład PU-M9,2x2,2 jest dostępny w obu polaryzacjach
- Modernizacja drzwi po wymianie szyby na cięższy pakiet
Dobór
Wkłady magnetyczne pasujące do tej uszczelki
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj wymiary i typ urządzenia – dobierzemy profil i wkład.
Zadaj pytanieJak dobrać wkład do PU-P, jeśli nie znam masy skrzydła?
Zacząć od lżejszego PU-M9,2x2,2 i sprawdzić szczelność na gotowym egzemplarzu. Jeśli drzwi domykają się na całym obwodzie, mocniejszy wkład tylko doda oporu obsłudze. Jeżeli w narożach da się wysunąć kartkę spod zamkniętego skrzydła, wymienia się sam magnes na PU-M9,8x2,5, bez zmian w profilu.
Czy do PU-P dostanę wkład w polaryzacji NSN?
Tak, w wersji PU-M9,2x2,2 – ten wkład produkujemy w obu układach, SNS i NSN. Mocniejszy PU-M9,8x2,5 jest dostępny w standardzie SNS, więc przy drzwiach dwuskrzydłowych, gdzie skrzydła stykają się ze sobą, wybór mocniejszego wkładu wymaga wcześniejszego uzgodnienia polaryzacji na etapie zapytania.
Zapytanie
Wycenimy PU-P pod Twoje urządzenie
Podaj wymiary zewnętrzne albo w osi uszczelki i typ urządzenia – odpowiemy z doborem i wyceną.
