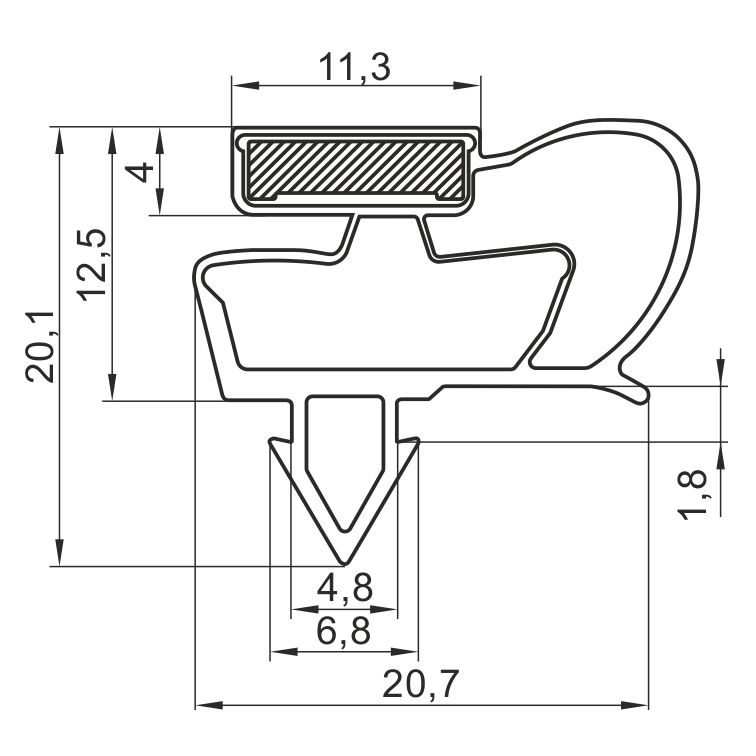

Rysunek techniczny
Uszczelka magnetyczna · AiFO
Uszczelka magnetyczna PU-088 do mebli chłodniczych
Indeks F_PU-088 · EAN 2010000204740
- wykonana z miękkiego PCV
- kolor
- czarny lub szary
Modele PU-088
- PU-088 czarna 2,5m
- PU-088 szara 2,5m
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- PU-088 to jedyny profil w tym katalogu, który przyjmuje dwa różne wkłady: PU-M8,9x2,7 o sile ≥37 g/cm i PU-M9,8x2,5 o sile ≥55 g/cm.
- Pozwala to zmienić docisk skrzydła o blisko 50% bez wymiany profilu i bez ingerencji w rowek montażowy.
- Profil z miękkiego PCV; standardowo czarny lub szary.
- Oba wkłady mają twardość 96,5–98 Hs(A), więc różnią się siłą, a nie sztywnością przy wsuwaniu.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Uszczelki zgrzewane na wymiar wyceniamy indywidualnie – podaj wymiary zewnętrzne albo w osi.
PU-088 – na czym polega dobór
PU-088 to profil uszczelki magnetycznej, który jako jedyny w tej kategorii pracuje z dwoma wkładami o różnej sile: podstawowym PU-M8,9x2,7 (≥37 g/cm) i mocniejszym PU-M9,8x2,5 (≥55 g/cm). Daje to rzadką możliwość korekty docisku po zbudowaniu urządzenia – wymienia się sam magnes, a ramka i rowek zostają bez zmian.
W praktyce wykorzystuje się to dwojako. W produkcji jednego modelu urządzenia w wersji chłodniczej i mroźniczej ten sam profil obsługuje oba warianty. W serwisie zaś, gdy w urządzeniu pojawia się miejscowe oszronienie mimo sprawnej ramki, mocniejszy wkład bywa najtańszą próbą naprawy przed wymianą całej uszczelki.
Jak mierzyć ramkę i dobierać profil do rowka – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Urządzenia produkowane w wariancie chłodniczym i mroźniczym na jednym profilu
- Drzwi, których masa wzrosła po wymianie szyby na pakiet dwukomorowy
- Serwis urządzeń z miejscowym oszronieniem przy sprawnym profilu
- Konstrukcje, w których docisk trzeba dobrać dopiero na prototypie
Dobór
Wkłady magnetyczne pasujące do tej uszczelki
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj wymiary i typ urządzenia – dobierzemy profil i wkład.
Zadaj pytanieKiedy w PU-088 użyć PU-M9,8x2,5 zamiast PU-M8,9x2,7?
Gdy skrzydło jest cięższe niż przewidywał projekt albo gdy przy sprawnej, nieodkształconej ramce nadal pojawia się szron przy krawędzi. Wzrost z ≥37 do ≥55 g/cm jest wyraźnie odczuwalny przy otwieraniu, więc nie stosuje się go zapobiegawczo w urządzeniach obsługiwanych bardzo często.
Czy zmiana wkładu na mocniejszy wymaga wymiany ramki?
Nie, jeśli profil jest w dobrym stanie. Kanał w PU-088 przyjmuje oba przekroje, więc wystarczy wysunąć stary wkład i wsunąć nowy. Wymiany całej ramki wymaga dopiero uszkodzona lub trwale odkształcona warga – w takim przypadku sam mocniejszy magnes nie przywróci szczelności.
Czy oba wkłady mają tę samą polaryzację?
Obydwa produkujemy w standardzie SNS, więc zamiana PU-M8,9x2,7 na mocniejszy PU-M9,8x2,5 nie zmienia układu biegunów w urządzeniu. Jeśli jednak PU-088 ma trafić na skrzydło domykane do drugiej uszczelki, a nie do ramy urządzenia, polaryzację trzeba uzgodnić w zapytaniu – zmiana po skompletowaniu ramki oznacza wymianę wkładu na całej długości obwodu.
Zapytanie
Wycenimy PU-088 pod Twoje urządzenie
Podaj wymiary zewnętrzne albo w osi uszczelki i typ urządzenia – odpowiemy z doborem i wyceną.
