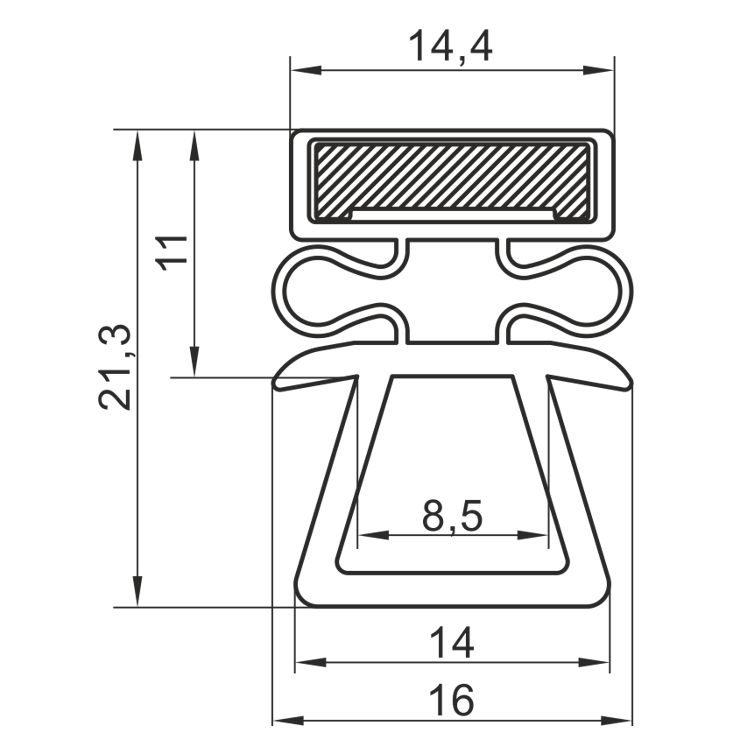

Rysunek techniczny
Uszczelka magnetyczna · AiFO
Uszczelka magnetyczna PU-503 do mebli chłodniczych
Indeks F_PU-503 · EAN 2010000204764
- wykonana z miękkiego PCV
- kolor
- czarny lub szary
Modele PU-503
- PU-503 czarny 2,5m
- PU-503 szary 2,5m
Dostępne modele i wymiary według aktualnej oferty sklepu B2B. Wykonania nietypowe realizujemy na zamówienie.
W skrócie
- PU-503 to profil z miękkiego PCV pod wkład PU-M11,6x3,0 o sile przyciągania 42 g/cm i wadze 108 ±6 g/m.
- Zgrzewamy go na wymiar w Bochni, ze sprawdzeniem zgrzewu na każdej sztuce – także przy dostawach seryjnych.
- Przy zamówieniu podaje się wymiary zewnętrzne albo w osi uszczelki i zaznacza, który sposób został użyty.
- Kolor czarny lub szary; inne kolory ekstrudujemy pod konkretne zlecenie.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Uszczelki zgrzewane na wymiar wyceniamy indywidualnie – podaj wymiary zewnętrzne albo w osi.
PU-503 – na czym polega dobór
PU-503 to profil uszczelki magnetycznej przewidziany pod wkład PU-M11,6x3,0, stosowany w drzwiach urządzeń chłodniczych o większych gabarytach. Dostarczamy go jako gotową ramkę zgrzaną na wymiar, a nie odcinek do samodzielnego łączenia – narożnik zgrzany na miejscu jest najczęstszym punktem, w którym po kilku miesiącach pojawia się nieszczelność.
Przy zamówieniach powtarzalnych kluczowa jest jednoznaczna specyfikacja wymiarów. Różnica między wymiarem zewnętrznym ramki a wymiarem w osi uszczelki to kilkanaście milimetrów na każdym boku – przy jednej sztuce da się to skorygować, przy serii oznacza całą partię do poprawki. Dlatego prosimy o podanie sposobu pomiaru razem z liczbami.
Jak mierzyć ramkę i dobierać profil do rowka – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Drzwi komór chłodniczych o dużych gabarytach
- Zamówienia seryjne dla producentów urządzeń chłodniczych
- Zabudowy, w których uszczelka jest domykana do stalowej ramy
- Modernizacja urządzeń przy okazji wymiany drzwi na przeszklone
Dobór
Wkłady magnetyczne pasujące do tej uszczelki
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj wymiary i typ urządzenia – dobierzemy profil i wkład.
Zadaj pytanieCzy dostarczacie gotowe ramki, czy odcinki profilu do samodzielnego zgrzania?
Standardem są gotowe ramki zgrzane na wymiar według przesłanej specyfikacji. Zgrzew wykonujemy w Bochni i sprawdzamy na każdej sztuce, bo to najbardziej obciążone miejsce w całej uszczelce. Samodzielne łączenie odcinków w warunkach warsztatowych zwykle daje narożnik, który po pierwszym sezonie zaczyna przepuszczać.
Jaki jest realny zysk z wymiany zużytych uszczelek w otwartym regale?
Sama wymiana uszczelki ogranicza straty punktowe, natomiast największy efekt daje zamknięcie otwartego regału przeszklonymi drzwiami z uszczelką magnetyczną – zużycie energii spada wtedy nawet o 50%. Jeśli planowana jest taka modernizacja, warto dobrać profil i wkład na etapie projektu drzwi, a nie po ich wykonaniu.
Zapytanie
Wycenimy PU-503 pod Twoje urządzenie
Podaj wymiary zewnętrzne albo w osi uszczelki i typ urządzenia – odpowiemy z doborem i wyceną.
Sklep B2BNapisz do nas
Odpowiadamy zwykle w ciągu 24 godzin roboczych.
