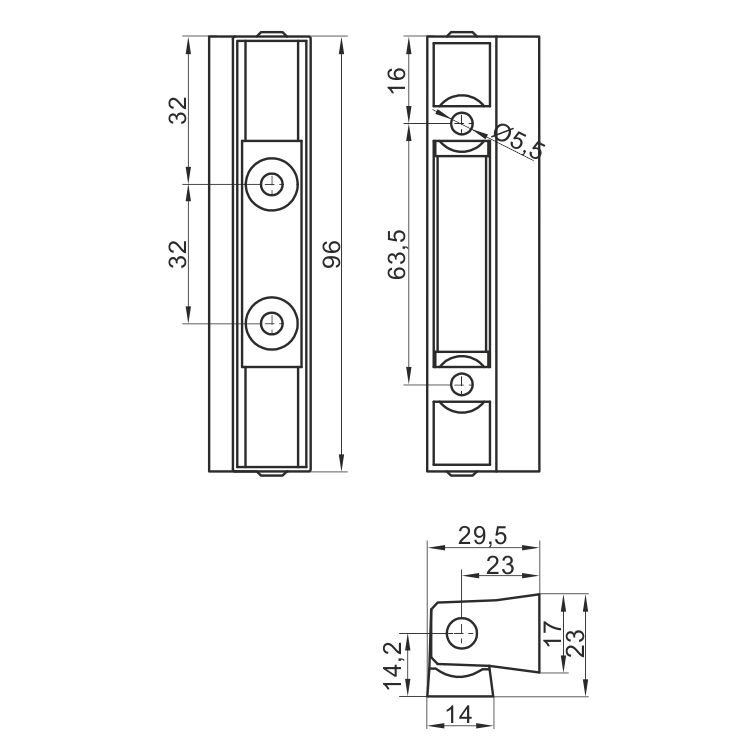

Plan technique
Charnière · AiFO
Charnière (ZnAl) ZW-1435
Référence ZW-1435 · EAN 2010000069424
- réalisé en alliage ZnAl5 chromé
- 4 vis Ø5,5 mm
- charnière à axe en laiton - ZW-1435FL
- Matériau
- ZnAl5
- tige
- acier
En bref
- Quatre vis de 5,5 mm de diamètre.
- Embase en ZnAl5 chromé, axe en acier.
- Variante à axe en laiton : ZW-1435FL.
- La différence avec ZW-1430 tient au diamètre des trous de fixation.
Les prix et les stocks sont dans la boutique B2B. Les commandes en série et les versions atypiques sont chiffrées individuellement.
Charnière (ZnAl) ZW-1435 – comment bien le choisir
ZW-1435 est une charnière en alliage ZnAl5 chromé à axe en acier, fixée par quatre vis Ø5,5 mm. La variante à axe en laiton porte la référence ZW-1435FL.
Un demi-millimètre d'écart de diamètre de vis par rapport à ZW-1430 paraît anodin, mais au traçage il décide si la ferrure tombera dans les trous existants. En remplacement, c'est la première cote à vérifier.
Hormis la fixation, les deux modèles sont décrits à l'identique. Le choix se ramène donc à l'adaptation à la construction, et non à une différence de classe de ferrure.
Comment choisir une charnière selon le poids de la porte et le mode de fixation – expliqué dans le guide de sélection de cette catégorie.
Où il fait ses preuves
- Vantaux préparés pour des vis de 5,5 mm de diamètre
- Aménagements frigorifiques à ferrures chromées
- Modernisation d'un appareil en conservant la géométrie de porte
- Séries où un axe en acier suffit
FAQ
Questions fréquentes
Vous n'avez pas trouvé de réponse ? Donnez le poids de la porte et le mode de fixation – nous choisirons la charnière et les supports.
Poser une questionZW-1430 peut-elle prendre la place de ZW-1435 ?
Les vis de ZW-1430 sont plus fines d'un demi-millimètre : elles entreront dans le trou plus grand, mais avec du jeu. Sur un assemblage sollicité, mieux vaut adapter la ferrure au perçage réel.
La version FL a-t-elle des cotes de montage différentes ?
Le fabricant les différencie par le matériau de l'axe, non par la fixation. En cas d'ajustement critique, il reste utile de comparer les plans des deux références.
