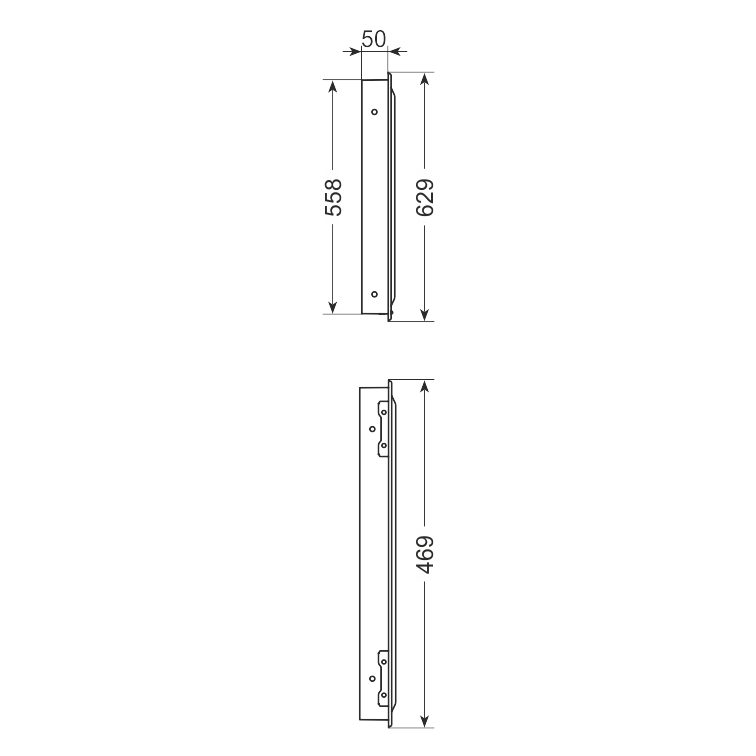

Rysunek techniczny
Systemy Ronda · AiFO
Drzwi pojedyncze inox DF-AX15
Indeks DF-AX15 · EAN 2010000064030
- wykonane ze stali nierdzewnej AISI-304
- możliwość otwarcia do 175°
W skrócie
- Blacha nierdzewna w gatunku AISI-304; okucie odchyla front o 175°.
- Pozycja bez odmian literowych, prowadzona pod jednym symbolem.
- Wymiarów skrzydła katalog nie podaje – dobiera się je do otworu w module.
- Zakres 175° znacznie przekracza typowe 110° okuć meblowych.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Zabudowy barowe zestawiamy pod projekt blatu.
Drzwi pojedyncze inox DF-AX15 – na czym polega dobór
Drzwi pojedyncze DF-AX15 wykonano ze stali nierdzewnej AISI-304 i wyposażono w zawias otwierający skrzydło do 175°. To element systemu zabudowy barowej DF, zamawiany jako front do konkretnego modułu.
Przy uzupełnianiu istniejącej zabudowy punktem wyjścia jest pomiar, nie nazwa. Mierzy się światło otworu w korpusie, odległość osi zawiasu od krawędzi bocznej i grubość ścianki, do której skrzydło ma być przykręcone – te trzy liczby rozstrzygają dopasowanie skuteczniej niż jakikolwiek opis handlowy.
Jeśli lokal działa, a front trzeba wymienić bez przestoju, warto wcześniej ustalić, czy nowe skrzydło korzysta z tych samych otworów montażowych. Przewiercanie ścianki modułu w czynnym barze zwykle oznacza wyłączenie stanowiska na dłużej, niż zakłada plan.
Jak zaplanować blat barowy modułami – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Wymiana pojedynczego frontu bez demontażu całego modułu
- Zabudowy barowe montowane etapami
- Punkty, w których skrzydło musi otwierać się w pełni przy ciasnym przejściu
- Stanowiska podblatowe z koszem lub pojemnikiem wyciąganym w całości
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj wymiary blatu i układ stanowiska – dobierzemy moduły.
Zadaj pytanieCo zmierzyć przed zamówieniem zamiennika?
Światło otworu w korpusie, położenie osi zawiasu względem krawędzi oraz rozstaw otworów montażowych. Bez tych danych sam symbol nie gwarantuje, że skrzydło wejdzie w istniejący moduł.
Czy zawias 175° wymaga więcej miejsca z boku?
Tak, skrzydło przy pełnym otwarciu wychodzi poza obrys modułu i potrzebuje wolnej przestrzeni wzdłuż zabudowy. Przy ścianie stojącej tuż obok pełnego kąta nie da się wykorzystać.
Czy front nadaje się do modułu chłodzonego?
Karta nie opisuje żadnej izolacji ani uszczelnienia, więc traktuje się go jako front zabudowy suchej. Do przestrzeni chłodzonej dobiera się drzwi z osobnej grupy produktowej.
