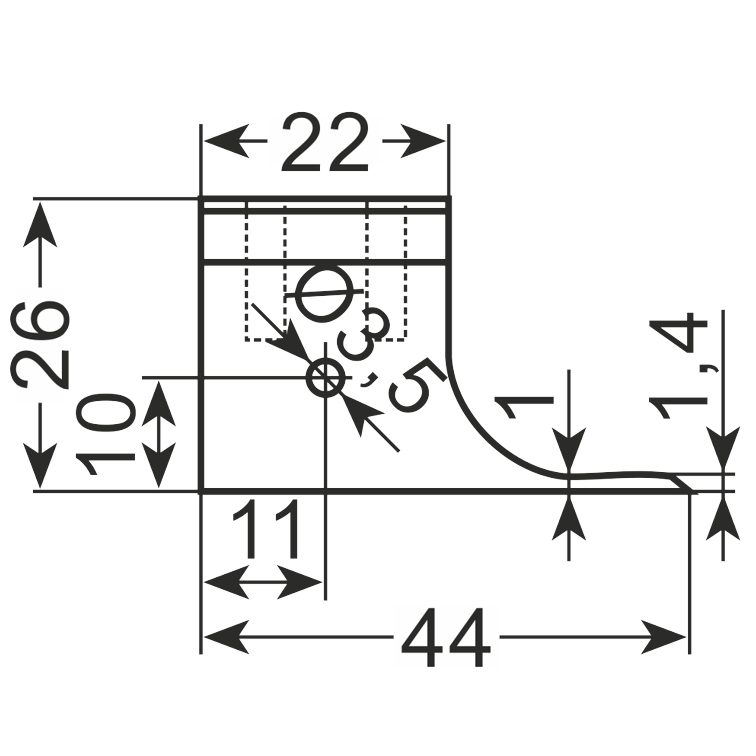

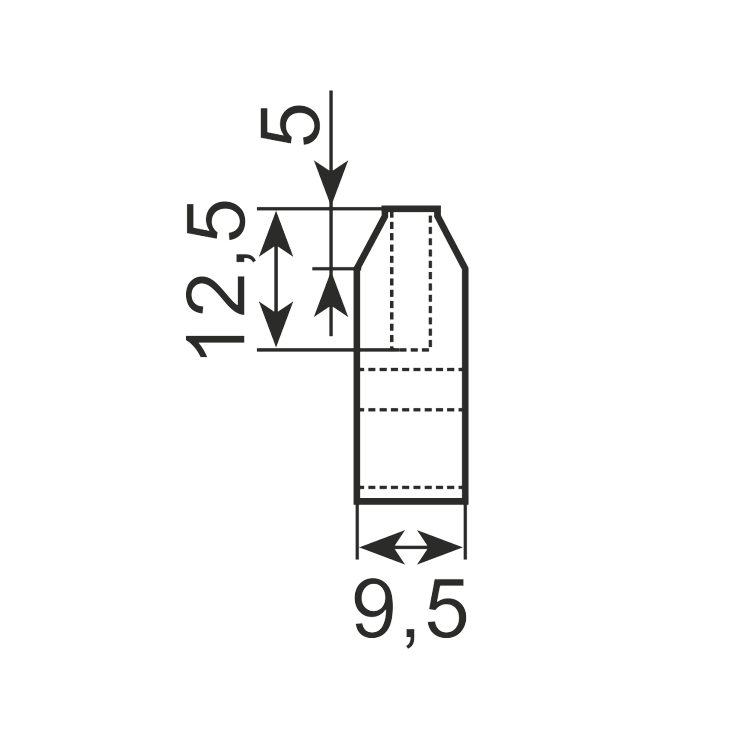

Rysunek techniczny
Element systemu · AiFO
Ogranicznik PR-C-1580
Indeks PR-C-1580 · EAN 2010000054796
- wykonany z poliamidu
- Materiał
- poliamid
W skrócie
- Poliamidowy ogranicznik wyznaczający kraniec drogi skrzydła w torze przesuwnym.
- Tworzywo nie koroduje i nie rysuje aluminiowej szyny, po której się przesuwa rolka.
- To element pozycjonujący, nie amortyzujący – energii uderzenia nie pochłania.
- Karta podaje wyłącznie materiał, więc wymiar pod konkretną szynę potwierdzamy przed wysyłką.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Komplety pod konkretne drzwi zestawiamy na zamówienie.
Ogranicznik PR-C-1580 – na czym polega dobór
PR-C-1580 to ogranicznik z poliamidu do systemów drzwi przesuwnych. Zadaniem elementu jest zatrzymanie skrzydła w wyznaczonym punkcie toru, żeby rolka nie wyjechała poza szynę ani nie weszła w strefę mocowania.
Poliamid wybrano nie bez powodu: jest miękki wobec anodowanego aluminium, więc kontakt z szyną nie zostawia rys, w których później zbiera się brud. Przy stalowym ograniczniku ślad po wielokrotnym dojeżdżaniu widać już po sezonie.
Warto rozdzielić dwie funkcje. Ogranicznik mówi skrzydłu, gdzie ma się skończyć ruch, a za wytłumienie dojazdu odpowiada odbojnik. W torach mocno eksploatowanych montuje się oba, bo sam poliamid przy rozpędzonym skrzydle pracuje na granicy.
Jak dobrać zestaw do masy skrzydła – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Zabezpieczenie końca szyny nośnej przed zjechaniem rolki
- Ustawienie krańca otwarcia w witrynie przesuwnej
- Regały i szafy z lekkimi skrzydłami przesuwnymi
- Uzupełnienie toru po demontażu starego ogranicznika
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj wymiary i masę skrzydła – dobierzemy zestaw.
Zadaj pytanieCzy ogranicznik zastąpi odbojnik?
Nie przy skrzydle, które dostaje mocne pchnięcie. Ogranicznik zatrzymuje ruch, ale nie rozkłada uderzenia w czasie, więc siła idzie prosto w rolkę.
Do której szyny pasuje PR-C-1580?
Producent nie przypisuje go do konkretnego profilu. Podaj symbol zamontowanej szyny nośnej albo zdjęcie przekroju, a potwierdzimy dopasowanie.
Czy poliamid zniesie ujemne temperatury?
Tworzywo pracuje w chłodzie, ale w mrozie staje się bardziej kruche niż w temperaturze pokojowej. Przy skrzydłach mroźniczych rozważamy element metalowy.
Zapytanie
Wycenimy Ogranicznik PR-C-1580 pod Twoje urządzenie
Podaj wymiary i masę skrzydła oraz sposób zawieszenia – odpowiemy z doborem i wyceną.
Sklep B2BNapisz do nas
Odpowiadamy zwykle w ciągu 24 godzin roboczych.
