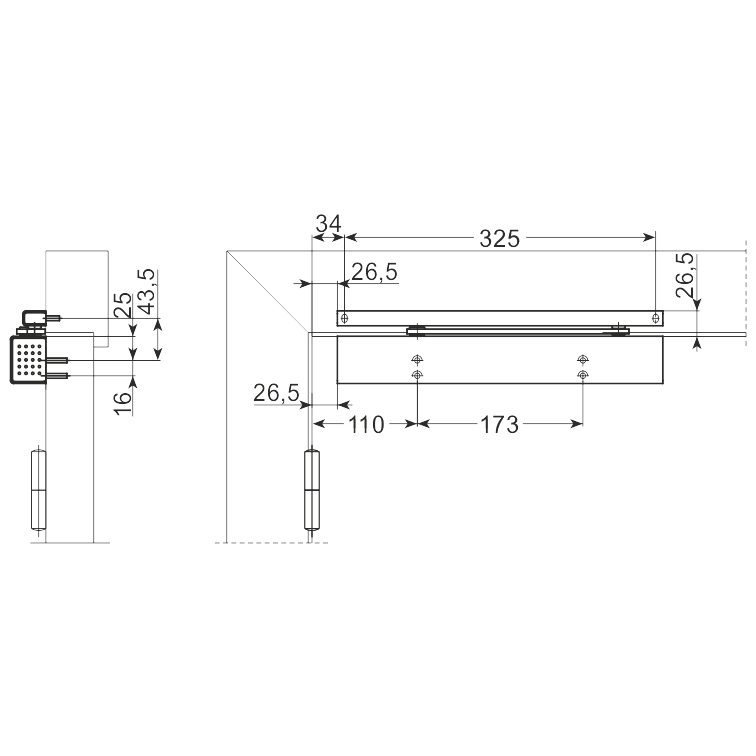

Rysunek techniczny
Zawias samodomykający · AiFO
Samodomykacz ZW-TS97
Indeks ZW-TS97 · EAN 2010000157053
- do drzwi jednoskrzydłowych standardowych, przeciwpożarowych i dymoszczelnych
- do szerokości skrzydła 1100 mm i ciężaru skrzydła 80 kg
- regulowana szybkość zamykania
- regulowana siła zamykania w zakresie
- PN-EN 2-4
W skrócie
- To samodomykacz nadrzwiowy, a nie zawias – pracuje obok okuć, które trzymają skrzydło.
- Siła zamykania regulowana w zakresie PN-EN 2-4, szybkość zamykania również nastawna.
- Obsługuje skrzydła o szerokości do 1100 mm i masie do 80 kg.
- Przewidziany do drzwi jednoskrzydłowych: standardowych, przeciwpożarowych i dymoszczelnych.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Samodomykacz ZW-TS97 – na czym polega dobór
ZW-TS97 to samodomykacz do drzwi jednoskrzydłowych – standardowych, przeciwpożarowych i dymoszczelnych. Siłę zamykania reguluje się w zakresie PN-EN 2-4, a urządzenie obejmuje skrzydła o szerokości do 1100 mm i masie do 80 kg.
To jedyna pozycja w tej grupie, która nie przenosi ciężaru skrzydła. Ten ciężar zostaje na zawiasach, a samodomykacz odpowiada wyłącznie za ruch powrotny, dlatego dobiera się go równolegle do okuć, a nie zamiast nich.
Nastawy ustawia się po zawieszeniu drzwi. Dopiero z zamontowaną klamką i uszczelką widać, czy skrzydło domyka się pewnie i czy nie uderza w ościeżnicę na ostatnim odcinku.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Drzwi jednoskrzydłowe do 1100 mm szerokości
- Przejścia przeciwpożarowe i dymoszczelne
- Skrzydła zbliżone masą do 80 kg
- Ciągi komunikacyjne zaplecza
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytanieCzy ZW-TS97 zastąpi zawias samodomykający?
Nie. Samodomykacz montuje się dodatkowo, a drzwi nadal wiszą na zawiasach. Zawias samodomykający łączy obie role w jednym elemencie, ale robi to przy dużo lżejszych skrzydłach niż 80 kg.
Co oznacza regulacja w zakresie PN-EN 2-4?
Producent podaje, że siłę zamykania da się ustawić w tym przedziale. Węższe skrzydło zwykle pracuje przy niższej nastawie, szersze przy wyższej – wartość docelową dobiera się już na obiekcie.
Czy urządzenie nadaje się do drzwi dwuskrzydłowych?
Karta opisuje wyłącznie wykonanie jednoskrzydłowe. Przy dwóch skrzydłach potrzebna jest jeszcze regulacja kolejności zamykania, o której dokumentacja tego modelu nie wspomina.
