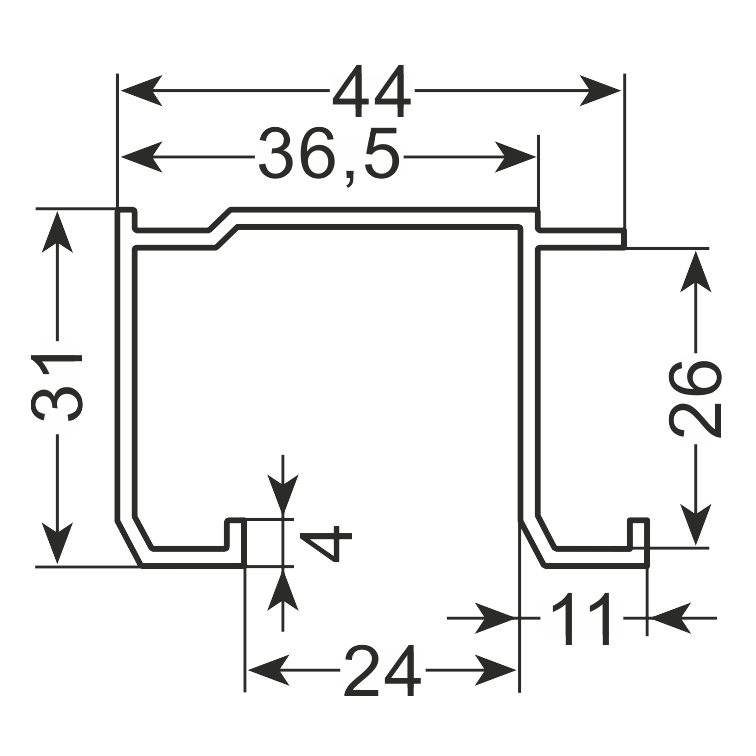

Rysunek techniczny
Element systemu · AiFO
Szyna nośna PR-C-2041 (2m)
Indeks PR-C-2041 · EAN 2010000048931
- wykonana z aluminium anodowanego
- maksymalna długość 6 m (możliwość docięcia na dowolną dlugość)
- Materiał
- aluminium anodowane
W skrócie
- Dwumetrowy odcinek szyny nośnej z aluminium anodowanego z rodziny PR-C.
- Producent wytwarza profil do 6 m z możliwością docięcia na wymiar.
- Dwa metry to typowa długość toru dla lady z parą mijających się skrzydeł.
- Szyna musi być mocowana do sztywnej konstrukcji – ugięty profil rozstraja domykanie.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Komplety pod konkretne drzwi zestawiamy na zamówienie.
Szyna nośna PR-C-2041 (2m) – na czym polega dobór
PR-C-2041 to szyna nośna z aluminium anodowanego w odcinku 2 m. Jest wersją zamawianą najczęściej, bo pokrywa typową szerokość witryny sklepowej z dwoma skrzydłami przesuwnymi.
Przy tej długości zaczyna liczyć się sztywność podłoża. Szyna sama w sobie jest sztywna, ale przykręcona do cienkiej blachy ugina się razem z nią, a rolka pokonuje wtedy niewielkie wzniesienie w połowie drogi. Objaw jest charakterystyczny: drzwi domykają się z jednej strony, a z drugiej stają kilka centymetrów przed końcem.
Rozstaw punktów mocowania dobiera się do masy skrzydła. Im cięższe drzwi, tym gęściej, bo profil pracuje nie tylko pod ciężarem statycznym, ale też pod szarpnięciem przy otwieraniu.
Jak dobrać zestaw do masy skrzydła – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Witryny przesuwne o szerokości do dwóch metrów
- Lady chłodnicze z parą mijających się skrzydeł
- Zabudowy regałowe z drzwiami przesuwnymi
- Standardowy odcinek magazynowy przy produkcji seryjnej
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj wymiary i masę skrzydła – dobierzemy zestaw.
Zadaj pytanieCo daje docięcie zamiast łączenia odcinków?
Ciągła szyna nie ma styku, na którym rolka podskakuje. Przy torach do 6 m zawsze warto zapytać o jeden odcinek zamiast dwóch krótszych.
Jak gęsto mocować szynę dwumetrową?
Zależnie od masy skrzydła i sztywności ściany nośnej. Podaj masę drzwi i rodzaj konstrukcji, a wskażemy rozstaw punktów razem z doborem rolek.
Czy anoda wystarczy w ciągu chłodniczym?
Anodowana powierzchnia dobrze znosi wilgoć i mycie. Krawędź po cięciu zostaje jednak surowa, więc w strefie mokrej warto ją osłonić zakończeniem.
Zapytanie
Wycenimy Szyna nośna PR-C-2041 (2m) pod Twoje urządzenie
Podaj wymiary i masę skrzydła oraz sposób zawieszenia – odpowiemy z doborem i wyceną.
