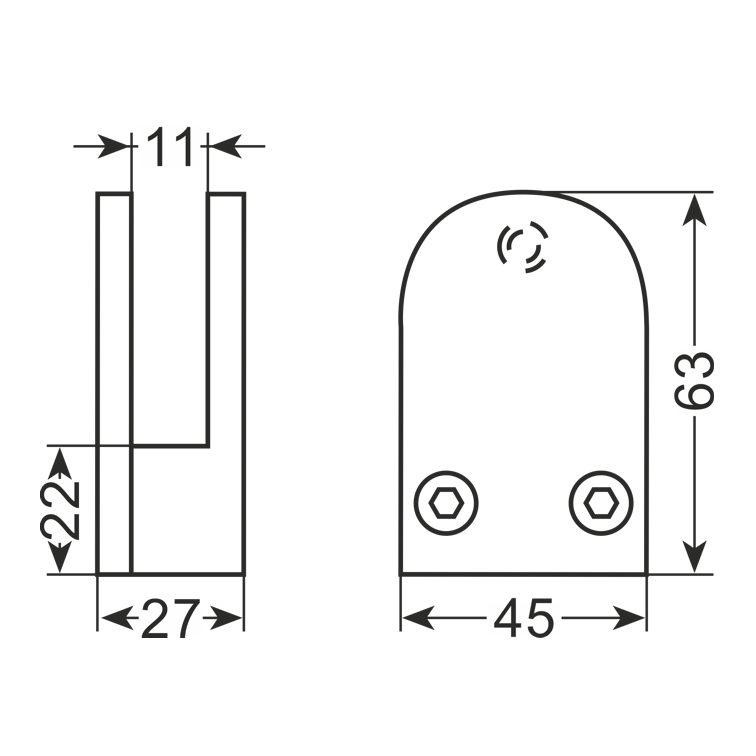

Rysunek techniczny
Uchwyt do szkła · AiFO
Uchwyt do szkła BL-U-6345 na powierzchnię płaską, szkło 6–11 mm
Indeks BL-U-6345 · EAN 2010000066034
- wykonany ze stali AISI-304 szlifowanej
- do szkła o grubości 6 mm do 11 mm (do sprecyzowania przy zamówieniu)
- na powierzchnię płaską
- Montaż
- pod rurę fi50,8 mm
- Materiał
- AISI-304
- Montaż do
- płaskie powierzchnie
- Grubość szkła [mm]
- 6 - 11 mm
- Wykończenie
- szlif
- Grubość szkła
- 6 - 11 mm
W skrócie
- BL-U-6345 pokrywa tafle od 6 do 11 mm, ale konkretną grubość wskazuje się w zamówieniu.
- Uchwyt przychodzi przygotowany pod jedną szybę, a nie z kompletem na cały przedział.
- Stal AISI-304 w wykończeniu szlifowanym, podłoże płaskie.
- Górne 11 mm to wartość nietypowa, poza standardowym szeregiem katalogowym.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Większe ilości i wykonania nietypowe wyceniamy indywidualnie.
Uchwyt do szkła na powierzchnię płaską (gr. 6-11 mm) szlif BL-U-6345 szlif – na czym polega dobór
BL-U-6345 to szlifowany uchwyt ze stali AISI-304 na powierzchnię płaską, przewidziany do szkła o grubości od 6 do 11 mm. Zakres działa tu inaczej niż w modelach z gotowym kompletem: producent wymaga sprecyzowania grubości przy składaniu zamówienia, bo uchwyt jest kompletowany pod jedną wartość.
W praktyce oznacza to jedno – przed wysłaniem zapytania trzeba zmierzyć taflę, którą naprawdę zamierza się osadzić. Określenie „gdzieś w okolicach ośmiu milimetrów" wystarcza przy modelach z dwiema uszczelkami, tutaj przekłada się na niewłaściwy docisk.
W zamian dostaje się dopasowanie do grubości, których standardowy katalog nie obejmuje – na przykład 9 albo 11 mm, wypadających poza typowy szereg 6, 8 i 10 mm.
Jak dobrać uchwyt do grubości szkła i do podłoża – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Tafle o grubości spoza typowego szeregu katalogowego
- Projekty, w których szkło jest już zamówione i zmierzone
- Zabudowy prowadzone w jednym wykończeniu szlifowanym
- Mocowania osadzane na blacie albo na profilu konstrukcji
Dobór
Uchwyty o tym samym montażu
Uchwyt do szkła (gr. 6 mm) KP-AC-1533 uchwyt do szkła
Uchwyt do szkła (gr. 6 mm) KP-AC-1535P uchwyt do szkła
Uchwyt do szkła (gr. 8 mm) KP-AC-1011-CZ uchwyt do szkła
Uchwyt do szkła (gr. 8 mm) KP-AC-1078 uchwyt do szkła
Uchwyt do szkła na powierzchnię płaską (chromowany mosiądz) BL-STOR uchwyt do szkła
Uchwyt do szkła na powierzchnię płaską (gr. 4-10 mm) szlif BL-3321 uchwyt do szkła FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj grubość szkła i podłoże – dobierzemy uchwyt i komplet uszczelek.
Zadaj pytanieDlaczego trzeba podać grubość, skoro w karcie jest zakres?
Bo zakres opisuje możliwości modelu, a nie zawartość jednej przesyłki. Ten uchwyt kompletuje się pod wskazaną taflę i bez tej informacji zamówienie nie ruszy – producent zaznacza to wprost w opisie.
Co jeśli grubość szkła zmieni się po złożeniu zamówienia?
Trzeba zgłosić to przed wysyłką, bo dopasowanie następuje na etapie kompletowania. Później zostaje dobieranie innego elementu dociskowego, co przy różnicy większej niż milimetr rzadko daje równomierne przyleganie.
Czy istnieje wersja pod rurę?
Tak, BL-U-6345R – z tym samym przedziałem 6–11 mm i tą samą stalą, ze stopą pod rurę Ø42,4 lub Ø50,8 mm.
