Uchwyt do szkła na powierzchnię płaską (gr. 6-8 mm) szlif BL-3228 – AiFO

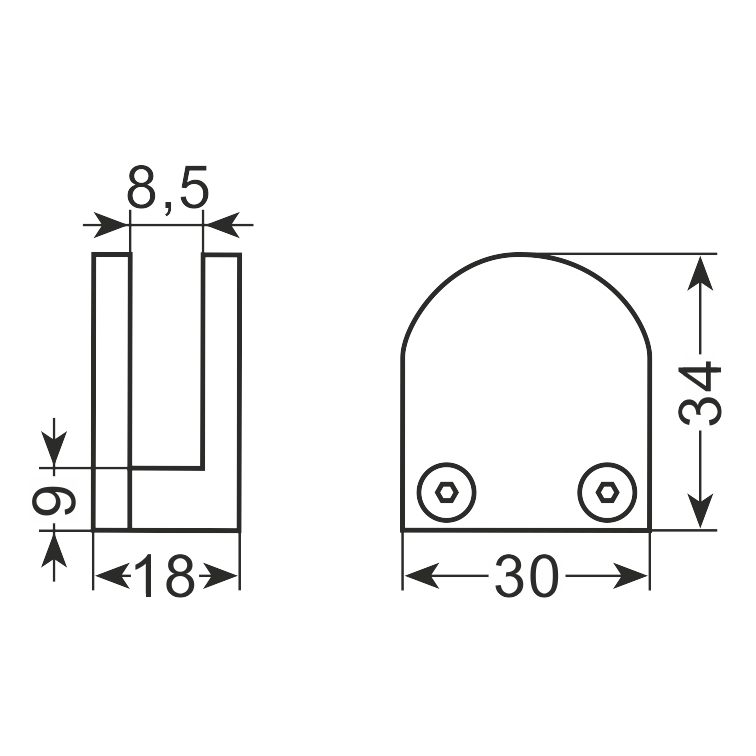

Rysunek techniczny

Uchwyt do szkła na powierzchnię płaską (gr. 6-8 mm) szlif BL-3228 – rysunek techniczny

Uchwyt do szkła · AiFO

Uchwyt do szkła BL-3228 na powierzchnię płaską, szkło 6–8 mm

Indeks BL-3228 · EAN 2010000045558

  • wykonany ze stali AISI-304 szlifowanej
  • do szkła o grubości 6 mm lub 8 mm (uszczelki 6 mm i 8 mm w zestawie)
  • na powierzchnię płaską
Montaż
na powierzchnię płaską
Materiał
AISI-304
Montaż do
płaskie powierzchnie
Grubość szkła [mm]
6 - 8 mm
Wykończenie
szlif
Grubość szkła
6 - 8 mm

W skrócie

  • BL-3228 przychodzi z uszczelkami 6 mm i 8 mm, więc jedna sztuka obsłuży obie tafle.
  • Decyzję o grubości można odłożyć do montażu, bo komplet jest w opakowaniu.
  • Stal AISI-304 szlifowana, mocowanie na płaszczyźnie.
  • Wersja pod rurę Ø33,7 mm to BL-3228R.
Karta katalogowa PDF, s. 60
Sprawdź cenę i dostępność Zapytaj o wycenę

Ceny i stany magazynowe prowadzimy w sklepie B2B. Większe ilości i wykonania nietypowe wyceniamy indywidualnie.

Uchwyt do szkła na powierzchnię płaską (gr. 6-8 mm) szlif BL-3228 – na czym polega dobór

BL-3228 to uchwyt do szkła 6 lub 8 mm ze stali AISI-304 szlifowanej, montowany na płaskiej powierzchni i dostarczany z uszczelkami do obu grubości. Ten sam symbol pasuje więc do dwóch najpopularniejszych tafli, bez ustalania wariantu przy składaniu zamówienia.

Jest to wygodne przede wszystkim w serwisie i przy montażach etapowych: ekipa jedzie z jednym symbolem, a właściwą uszczelkę zakłada po zmierzeniu szyby na miejscu. Druga zostaje w skrzynce i przydaje się przy kolejnej wymianie.

Warto pilnować, żeby przy dużym zamówieniu uszczelki nie rozeszły się między paczkami. Po rozpakowaniu obie wyglądają podobnie, a różnica dwóch milimetrów decyduje o tym, czy tafla siedzi bez luzu.

Jak dobrać uchwyt do grubości szkła i do podłoża – opisaliśmy w poradniku doboru w tej kategorii.

Gdzie się sprawdza

  • Montaże, na których wymiar szyby weryfikuje się na miejscu
  • Zabudowy handlowe z taflami 6 i 8 mm jednocześnie
  • Serwis wyjazdowy z ograniczonym zestawem części
  • Osłony i balustrady wewnętrzne w wykończeniu szlifowanym

Dobór

Uchwyty o tym samym montażu

Uchwyt do szkła (gr. 6 mm) KP-AC-1533 uchwyt do szkła Uchwyt do szkła (gr. 6 mm) KP-AC-1535P uchwyt do szkła Uchwyt do szkła (gr. 8 mm) KP-AC-1011-CZ uchwyt do szkła Uchwyt do szkła (gr. 8 mm) KP-AC-1078 uchwyt do szkła Uchwyt do szkła na powierzchnię płaską (chromowany mosiądz) BL-STOR uchwyt do szkła Uchwyt do szkła na powierzchnię płaską (gr. 4-10 mm) szlif BL-3321 uchwyt do szkła

Produkcja

Projekty indywidualne (R&D)

Katalog

Wszystkie kategorie: Hardware, okucia

Kategoria

Uchwyty do szkła

FAQ

Najczęstsze pytania

Nie znalazłeś odpowiedzi? Podaj grubość szkła i podłoże – dobierzemy uchwyt i komplet uszczelek.

Zadaj pytanie
Czy uszczelki wchodzą w cenę uchwytu?

Tak, obie należą do kompletu i producent podaje to wprost przy tym modelu. Przy dokładaniu sztuk do istniejącej instalacji zostaje więc zapas, który warto zachować na przyszłe naprawy.

Co zrobić, gdy tafla ma grubość pośrednią?

Dopychanie cieńszą uszczelką z nadmiarem docisku i próba wciśnięcia grubszej to dwie równie złe drogi. W takiej sytuacji sięga się po model z zakresem ciągłym – BL-3321 albo BL-U-6345.

Zapytanie

Wycenimy Uchwyt do szkła na powierzchnię płaską (gr. 6-8 mm) szlif BL-3228 pod Twoje urządzenie

Podaj grubość szkła i sposób montażu – odpowiemy z doborem i wyceną.
