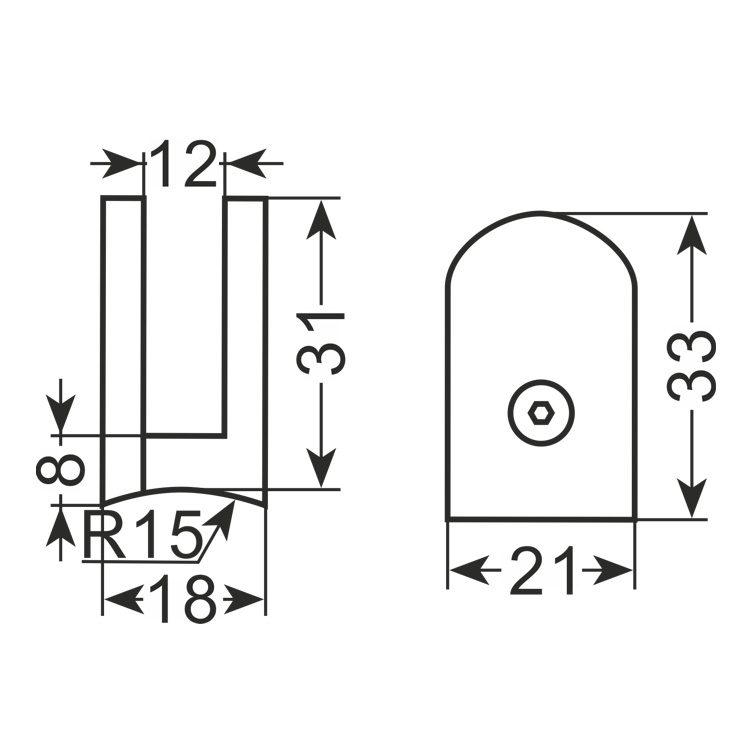

Rysunek techniczny
Uchwyt do szkła · AiFO
Uchwyt do szkła BL-3321R pod rurę Ø33,7 mm, szkło 4–10 mm
Indeks BL-3321R · EAN 2010000054017
- wykonany ze stali AISI-304 szlifowanej
- do szkła o grubości 4 mm do 10 mm
- pod rurę Ø33,7 mm
- Montaż
- pod rurę fi33,7 mm
- Materiał
- AISI-304
- Montaż do
- fi33,7 mm
- Grubość szkła [mm]
- 4 - 10 mm
- Wykończenie
- szlif
- Grubość szkła
- 4 - 10 mm
W skrócie
- BL-3321R siada na rurze Ø33,7 mm i obsługuje tafle od 4 do 10 mm.
- Ten sam przedział grubości co w wersji płaskiej BL-3321 – różni je wyłącznie stopa.
- Stal AISI-304, powierzchnia szlifowana.
- 33,7 mm to średnica zewnętrzna rury jednocalowej.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Większe ilości i wykonania nietypowe wyceniamy indywidualnie.
Uchwyt do szkła pod rurę Ø33,7 mm (gr. 4-10 mm) szlif BL-3321R – na czym polega dobór
BL-3321R to szlifowany uchwyt ze stali AISI-304 z obejmą pod rurę Ø33,7 mm, obsługujący tafle o grubości od 4 do 10 mm. Jest odmianą modelu BL-3321: część trzymająca szkło pozostaje ta sama, zmienia się wyłącznie sposób osadzenia na konstrukcji.
Dzięki temu w jednym projekcie można prowadzić obie odmiany i zachować spójny wygląd tam, gdzie część mocowań schodzi na rurę, a część na blat albo ściankę. Całe rozróżnienie sprowadza się do litery R na końcu symbolu.
Przed zamówieniem warto zmierzyć rurę suwmiarką, bo w konstrukcjach spotyka się średnice bliskie, lecz nie identyczne. Różnica rzędu dwóch milimetrów wystarcza, żeby obejma nie dolegała równo.
Jak dobrać uchwyt do grubości szkła i do podłoża – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Balustrady i osłony oparte na rurze jednocalowej
- Konstrukcje mieszane, gdzie część okuć siada na płaszczyźnie
- Szyby o zróżnicowanej grubości w jednej ramie rurowej
- Wymiana mocowania na istniejącym stelażu ze stali
Dobór
Uchwyty o tym samym montażu
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj grubość szkła i podłoże – dobierzemy uchwyt i komplet uszczelek.
Zadaj pytanieCzym różni się BL-3321R od BL-3228R?
Zakresem grubości tafli. Model 3321R przyjmuje od 4 do 10 mm, a 3228R obsługuje 6 lub 8 mm i przychodzi z uszczelkami do obu tych wartości. Obejmę Ø33,7 mm i wykończenie mają wspólne.
Czy uchwyt można obrócić na rurze po zamontowaniu?
Po dokręceniu obejma ma trzymać nieruchomo, więc korekty ustawienia robi się przed ostatecznym dociągnięciem. Jeżeli kąt ma być regulowany w trakcie eksploatacji, potrzebny jest model obrotowy, na przykład BL-FBR-28P.
