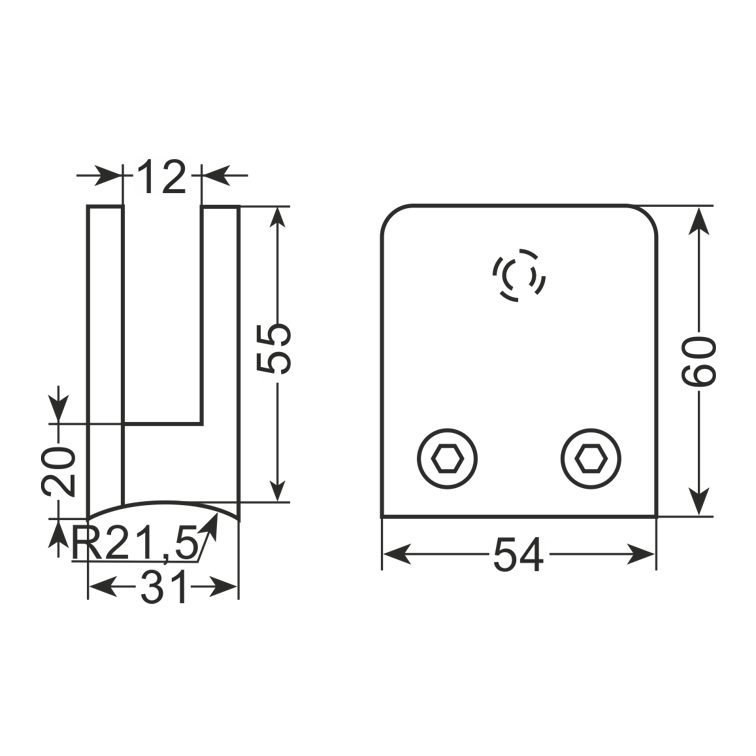

Rysunek techniczny
Uchwyt do szkła · AiFO
Uchwyt do szkła BL-6054R pod rurę Ø42,4 mm lub Ø50,8 mm, szkło 10–12 mm
Indeks BL-6054R · EAN 2010000045640
- wykonany ze stali AISI-316 polerowanej
- do szkła o grubości 10 mm lub 12 mm (uszczelki 10 mm i 12 mm w zestawie)
- pod rurę Ø42,4 mm lub Ø50,8 mm
- Montaż
- pod rurę fi50,8 mm
- Materiał
- AISI-316
- Montaż do
- fi42,4 mm lub fi50,8 mm
- Grubość szkła [mm]
- 10 - 12 mm
- Wykończenie
- poler
- Grubość szkła
- 10 - 12 mm
W skrócie
- BL-6054R przyjmuje najgrubsze tafle obsługiwane w tej kategorii przez mocowania krawędziowe: 10 i 12 mm.
- Uszczelki do obu grubości producent wlicza do kompletu.
- Stal AISI-316 polerowana, obejma pod Ø42,4 lub Ø50,8 mm.
- Drugi model o identycznej specyfikacji to BL-5955R.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Większe ilości i wykonania nietypowe wyceniamy indywidualnie.
Uchwyt do szkła pod rurę Ø42,4 mm lub Ø50,8 mm (gr. 10-12 mm) AISI-316 poler BL-6054R – na czym polega dobór
BL-6054R to polerowany uchwyt ze stali AISI-316 do szkła 10 lub 12 mm, osadzany na rurze Ø42,4 albo Ø50,8 mm i dostarczany z uszczelkami do obu grubości. Dwanaście milimetrów to górna granica wśród mocowań krawędziowych w tej kategorii.
Tafla tej grubości waży znacznie więcej niż typowa sześciomilimetrowa, a jej ciężar schodzi przez okucie na rurę. Dlatego rozstaw mocowań i sama średnica rury mają tutaj większe znaczenie niż przy szkle cienkim: konstrukcja z Ø42,4 mm ugina się inaczej niż ta z Ø50,8 mm.
Zestaw z dwiema uszczelkami pozwala zamówić okucia, zanim zapadnie decyzja między 10 a 12 mm – a bywa ona podejmowana na końcu, już po ustawieniu konstrukcji.
Jak dobrać uchwyt do grubości szkła i do podłoża – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Wypełnienia szklane o grubości 10 lub 12 mm
- Osłony narażone na wilgoć przy grubym szkle
- Konstrukcje z rury Ø50,8 mm w obiektach mokrych
- Zabudowy, w których grubość tafli ustala się na końcu
Dobór
Uchwyty o tym samym montażu
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj grubość szkła i podłoże – dobierzemy uchwyt i komplet uszczelek.
Zadaj pytanieCzym różni się BL-6054R od BL-5955R?
W danych katalogowych niczym: obie pozycje to AISI-316 polerowana, szkło 10–12 mm z uszczelkami w komplecie i ta sama para średnic. Różnica leży w bryle okucia, której producent nie opisuje wymiarem, więc przy wyborze wysyłamy zdjęcia.
Czy ten uchwyt utrzyma balustradę?
Nie odpowiemy na to liczbowo, bo producent nie deklaruje nośności ani zgodności z przepisami dotyczącymi barier ochronnych. Jeżeli szkło ma pełnić funkcję zabezpieczającą, rozmieszczenie punktów musi wynikać z projektu konstrukcji, a nie z katalogu okuć.
Zapytanie
Wycenimy Uchwyt do szkła pod rurę Ø42,4 mm lub Ø50,8 mm (gr. 10-12 mm) AISI-316 poler BL-6054R pod Twoje urządzenie
Podaj grubość szkła i sposób montażu – odpowiemy z doborem i wyceną.
