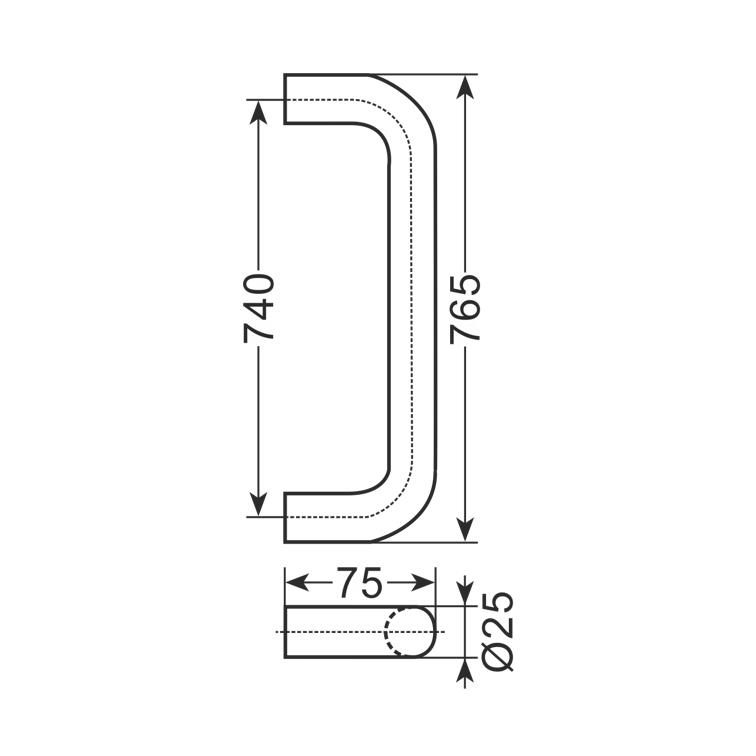

Rysunek techniczny
Uchwyt · AiFO
Uchwyt (Ø25 mm, A=740 mm, inox) UT-2910I
Indeks UT-2910I · EAN 2010000050965
- wykonany ze stali nierdzewnej AISI-304
- mocowany poziomo lub pionowo na 2 śrubach M8
- Materiał
- stal nierdzewna
W skrócie
- Rozstaw A = 740 mm – najdłuższa pozycja rodziny opisanej na śrubach M8.
- Rura nierdzewna Ø25 mm w gatunku AISI-304.
- W drugiej rodzinie występuje zbliżony, ale nie identyczny wymiar 750 mm.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Uchwyty w nietypowych długościach wykonujemy na zamówienie.
Uchwyt (Ø25 mm, A=740 mm, inox) UT-2910I – na czym polega dobór
UT-2910I to uchwyt z nierdzewnej rury Ø25 mm o rozstawie A = 740 mm, mocowany dwiema śrubami M8. Zamyka tabelę wymiarów w tej części oferty i przeznaczony jest do drzwi pełnej wysokości.
Uwaga na sąsiedni wymiar z drugiej rodziny: różnica wynosi dziesięć milimetrów. Przy takiej rozbieżności otwory nie wypadną w tych samych miejscach, a przy montażu na siłę uchwyt zostanie naprężony.
Dziesięć milimetrów to również ilość, której nie widać na oko przy uchwycie długim na trzy czwarte metra. Dlatego przy wymianie mierzy się rozstaw suwmiarką albo miarką po osiach otworów, a nie przykłada nowy element do starego.
Jak dobrać uchwyt do mocowania i rozstawu otworów – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Drzwi wysokich urządzeń chłodniczych
- Skrzydła obsługiwane na całej wysokości
- Wymiana uchwytu po dokładnym pomiarze rozstawu
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj sposób mocowania i rozstaw otworów – dobierzemy uchwyt.
Zadaj pytanieCzy 740 i 750 mm są zamienne?
Nie są, bo różnica rozkłada się po pięć milimetrów na każdą stronę. Wystarczy to, by trzpienie nie trafiły w istniejące otwory bez ich poszerzenia.
Jak zmierzyć rozstaw na zamontowanym uchwycie?
Mierzy się od środka jednego otworu do środka drugiego, najlepiej po demontażu elementu. Pomiar od krawędzi stopek daje wynik obarczony błędem ich grubości.
