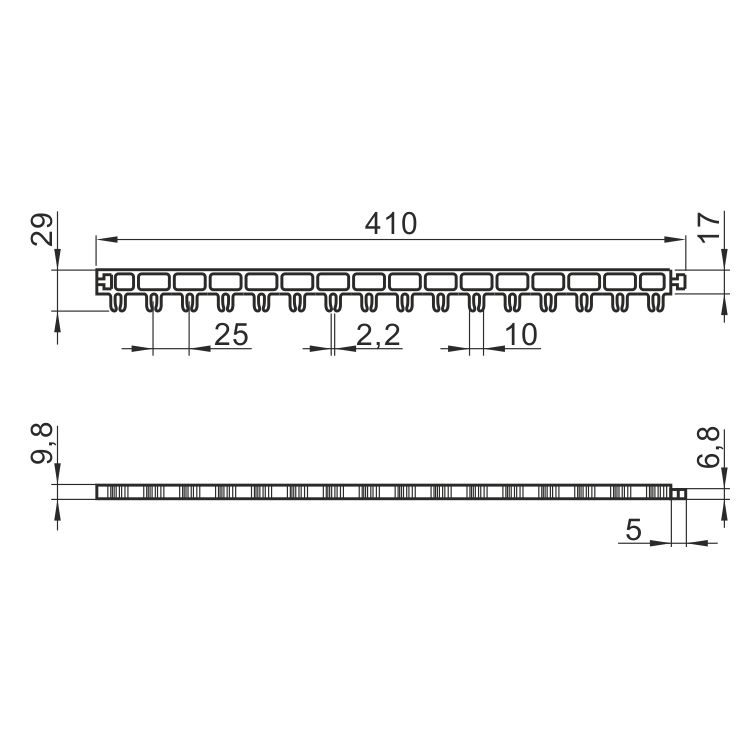

Rysunek techniczny
Uchwyt · AiFO
Uchwyt profilu wentylacyjnego przepustnicy KP-CL105
Indeks KP-CL105 · EAN 2010000180327
- wykonany z PP + 20% Talk
- używany z profilem wentylacyjnym przepustnicy PU-CL105
- Kolor
- czarny
- Materiał
- PP + 20% Talk
W skrócie
- KP-CL105 mocuje profil wentylacyjny przepustnicy PU-CL105.
- Materiał: polipropylen z 20-procentowym dodatkiem talku, kolor czarny.
- Talk w tworzywie podnosi sztywność i ogranicza odkształcanie się części pod obciążeniem.
- Sam nie reguluje przepływu – pełni wyłącznie funkcję mocującą.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Profile wytłaczamy też na rysunek klienta.
Uchwyt profilu wentylacyjnego przepustnicy KP-CL105 – na czym polega dobór
KP-CL105 to czarny uchwyt do profilu wentylacyjnego przepustnicy PU-CL105, wykonany z polipropylenu z dodatkiem 20% talku. Utrzymuje profil w zabudowie urządzenia.
Przepustnica pracuje ruchem, a uchwyt przenosi ten ruch na konstrukcję. Napełniony talkiem polipropylen dobrano tu nieprzypadkowo: czysty PP jest zbyt podatny, a przy powtarzalnym przestawianiu przepustnicy mocowanie z miękkiego tworzywa stopniowo się rozrabia i pojawia się luz.
Uchwyt i profil tworzą parę oznaczoną tym samym numerem. Zamówienie jednego bez drugiego nie ma sensu montażowego, bo geometria zaczepu jest w tej rodzinie ściśle przypisana do konkretnego indeksu.
Do czego służą poszczególne rodzaje profili – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Zabudowa przepustnic w kanałach urządzeń chłodniczych
- Kompletowanie zestawu z profilem PU-CL105
- Wymiana rozrobionych mocowań po latach pracy
- Serwis układów regulacji przepływu powietrza
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj przeznaczenie i wymiary – dobierzemy profil.
Zadaj pytaniePo co dodatek talku w polipropylenie?
Napełniacz mineralny podnosi sztywność i stabilność wymiarową gotowej części. W elemencie, który trzyma coś ruchomego, liczy się właśnie to, że przekrój nie odkształca się z czasem pod stałym naciskiem.
Czy ten uchwyt zadziała z profilem PU-CL109?
Nie, do PU-CL109 przewidziano osobny indeks KP-CL109. Numery w tej rodzinie oznaczają różne rozmiary zaczepu, a nie warianty kolorystyczne tej samej części.
