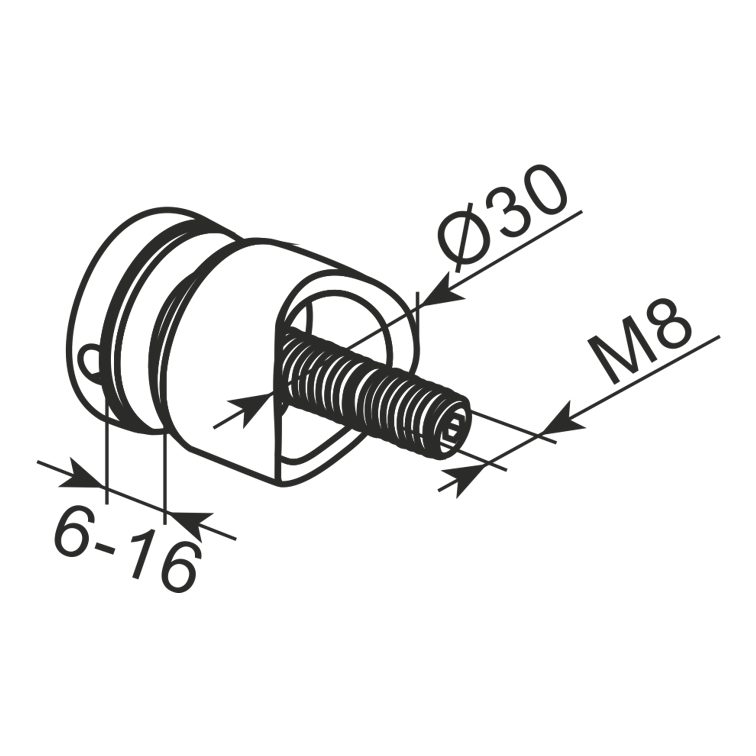

Rysunek techniczny
Uchwyt punktowy · AiFO
Uchwyt punktowy do szkła BL-MG-30R pod rurę Ø42,4 mm, szkło 6–16 mm
Indeks BL-MG-30R · EAN 2010000074770
- wykonany ze stali AISI-304 szlifowanej
- do szkła o grubości 6 mm do 16 mm
- pod rurę Ø42,4 mm
- Montaż
- pod rurę fi42,4 mm
- Materiał
- AISI-304
- Montaż do
- fi42,4 mm
- Grubość szkła [mm]
- 6 - 16 mm
- Wykończenie
- szlif
- Grubość szkła
- 6 - 16 mm
W skrócie
- BL-MG-30R przenosi mocowanie punktowe na rurę Ø42,4 mm.
- Tafle od 6 do 16 mm, stal AISI-304 szlifowana.
- Jedna średnica montażu, bez odmiany na Ø50,8 mm.
- Bliźniakiem na powierzchnię płaską jest BL-MG-30.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Większe ilości i wykonania nietypowe wyceniamy indywidualnie.
Uchwyt punktowy do szkła pod rurę Ø42,4 mm (gr. 6-16 mm) BL-MG-30R – na czym polega dobór
BL-MG-30R to punktowy uchwyt do szkła 6–16 mm ze stopą pod rurę Ø42,4 mm, wykonany ze stali AISI-304 szlifowanej. Pozwala oprzeć taflę na konstrukcji rurowej bez prowadzenia okuć wzdłuż jej krawędzi – punkty siadają tam, gdzie wypada rura.
W odróżnieniu od mocowań krawędziowych z tej kategorii model nie ma odmiany na Ø50,8 mm. Jeżeli konstrukcja stoi na grubszej rurze, trzeba albo przejść na okucia krawędziowe, albo przewidzieć rurę Ø42,4 mm na tych odcinkach, gdzie mają wypaść punkty.
Mocowania punktowe na rurze warto rozplanować na etapie projektu konstrukcji, bo to położenie rury wyznacza wtedy położenie okuć, a nie odwrotnie.
Jak dobrać uchwyt do grubości szkła i do podłoża – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Tafle opierane o rurę Ø42,4 mm w wybranych punktach
- Konstrukcje projektowane razem z siatką mocowań
- Grube szkło osadzane na stelażu rurowym
- Ekspozycje z widoczną konstrukcją ze stali szlifowanej
Dobór
Uchwyty o tym samym montażu
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj grubość szkła i podłoże – dobierzemy uchwyt i komplet uszczelek.
Zadaj pytanieCzy zmieści się na rurze Ø50,8 mm?
Nie, ten model przewidziano wyłącznie pod 42,4 mm. Na grubszą rurę pasują okucia krawędziowe obsługujące obie średnice, na przykład BL-4740R albo BL-U-6345R.
Czym różni się od BL-MG-50R?
Tak samo jak w wersjach płaskich – wielkością okucia. Materiał, wykończenie, przedział 6–16 mm i średnica rury są w obu takie same, a wymiaru gabarytowego producent nie publikuje.
