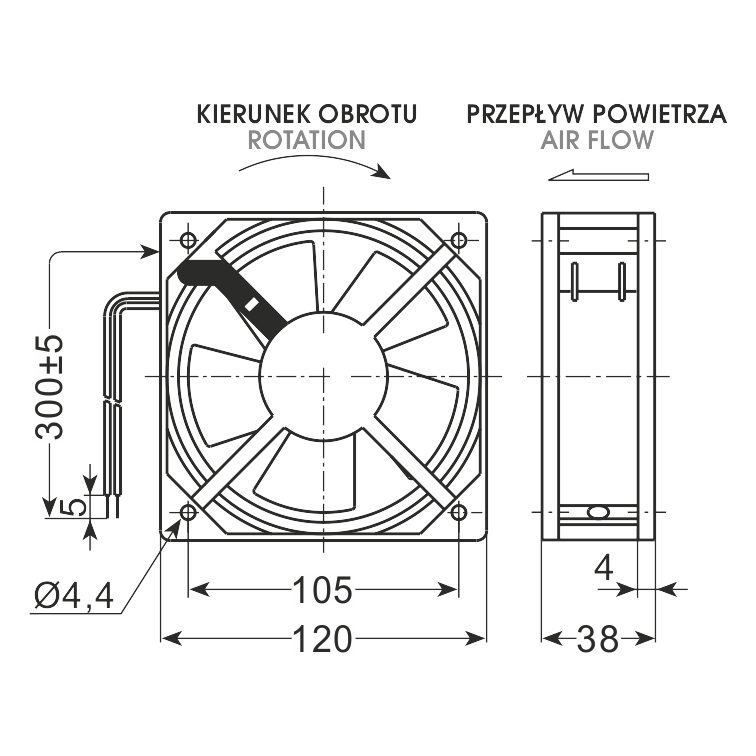

Rysunek techniczny
Wentylatory kompaktowe i osiowe · AiFO
Wentylator osiowy z przewodem przyłączeniowym WT-EC120X38BHL-S5-X5
Indeks WT-EC120X38BHL-S5-X5 · EAN 2010000150207
- Wymiary
- 120x120x38
- Pobór prądu
- 9,5 W
- Wydajność
- 210,6 m3/h
- Prędkość obrotowa
- 3500 obr./min.
- Przyłącze
- przewód przyłączeniowy
- napięcie zasilania
- 100-240 VAC
- pobór mocy
- 9,5 W
- rodzaj łożyska
- kulkowe
- temp. pracy
- -30...+70°C
W skrócie
- Wydajność 210,6 m³/h przy 3500 obr./min i poborze mocy 9,5 W.
- Wykonanie z przewodem przyłączeniowym, w ramce 120 × 120 × 38 mm.
- Oznaczenie w nazwie handlowej wskazuje wykonanie IP55 oraz zgodność ATEX.
- Zasilanie 100–240 VAC, łożyska kulkowe, temperatura pracy od −30°C do +70°C.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Zespoły z okablowaniem konfigurujemy pod zamówienie.
Wentylator osiowy z przewodem przyłączeniowym (120x120x38 mm, wysokoobrotowy, IP55, ATEX) WT-EC120X38BHL-S5-X5 – na czym polega dobór
WT-EC120X38BHL-S5-X5 to wysokoobrotowy wentylator osiowy 120 × 120 × 38 mm, który przy 3500 obr./min osiąga 210,6 m³/h i pobiera 9,5 W. Zasilany jest napięciem 100–240 VAC, a nazwa handlowa wskazuje wykonanie IP55 z ATEX.
Względem wolnoobrotowego odpowiednika z tej samej ramki daje o ponad 60 m³/h więcej powietrza, kosztem ponad dwukrotnie wyższego poboru mocy. To kompromis, który rozstrzyga opór przepływu w konkretnym urządzeniu.
Przewód przyłączeniowy zamiast konektorów oznacza podłączenie w puszce lub na listwie. W nowych zabudowach bywa to wygodniejsze, bo nie wymusza stosowania wtyków po stronie instalacji.
Jak dobrać silnik, śmigło i osłonę do zabudowy – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Wymienniki o wysokim oporze przepływu
- Urządzenia pracujące w strefie objętej wymogiem ATEX
- Zabudowy narażone na strugę wody – wykonanie IP55
- Miejsca, w których potrzebny jest przepływ powyżej 150 m³/h
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj średnicę, napięcie i warunki pracy – dobierzemy komplet.
Zadaj pytanieO ile więcej powietrza daje wersja 3500 obr./min?
Karta podaje 210,6 m³/h wobec 146,4 m³/h w wykonaniu wolnoobrotowym z tej samej ramki. Pobór mocy rośnie przy tym z 4,2 W do 9,5 W.
Czy klasa ochrony IP55 obejmuje mycie urządzenia?
IP55 oznacza odporność na strugę wody z dyszy, a nie na mycie ciśnieniowe ani zalanie. Przy myciu agregatem trzeba osłonić wentylator albo sięgnąć po wyższy stopień ochrony.
