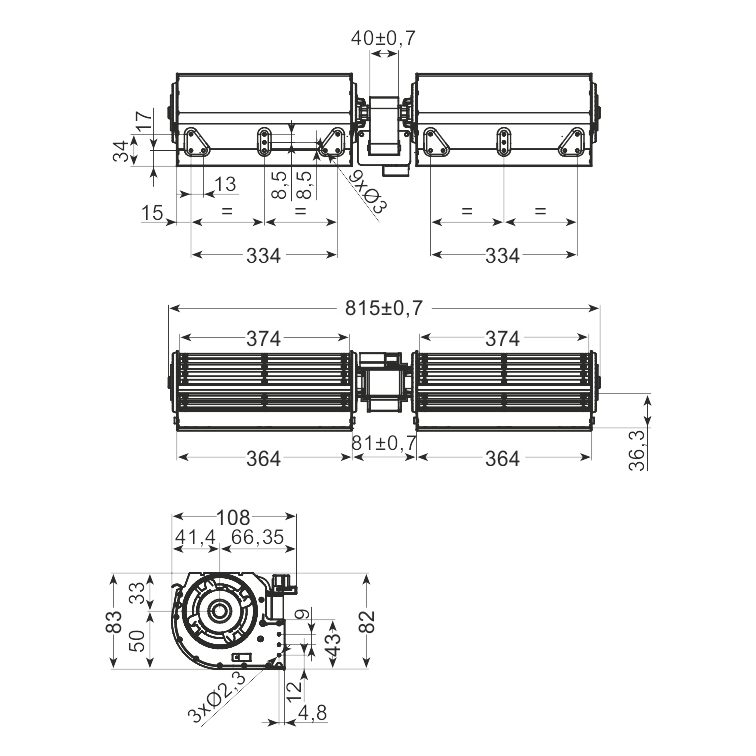

Rysunek techniczny
Wentylatory poprzeczne · AiFO
Wentylator poprzeczny TFD360/40-1RFN
Indeks TFD360/40-1RFN · EAN 2010000138656
- jednofazowy 2 biegunowy silnik, o klasie izolacji min. 130 "B"
- aluminiowy wirnik o średnicy Ø60 mm
- obudowa ze stali ocynkowanej
- dostosowany do pracy ciągłej w temp. otoczenia od -10°C do +80°C
- inne modele dostępne na zapytanie
- możliwość montażu nagrzewnicy (opcjonalnie)
- Silnik
- 40-1
- Moc wejściowa
- 60 W
- Pobór prądu
- 0,42 A
- Prędkość obrotowa
- 1020 obr./min.
- Przepływ powietrza
- 382 m3/h
- Ciśnienie statyczne
- 65 delta Pa
- podłączenie elektryczne
- promieniowe złącze zaciskowe faston
- napięcie zasilania
- 230 V
W skrócie
- Przepływ 382 m³/h – więcej niż w modelu TFD240/40-1RFN (335 m³/h).
- Prędkość 1020 obr./min przy mocy wejściowej 60 W i poborze 0,42 A.
- Ciśnienie statyczne 65 Pa, zasilanie 230 V.
- Wirnik aluminiowy Ø60 mm, obudowa ocynkowana, praca od −10°C do +80°C.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Zespoły z okablowaniem konfigurujemy pod zamówienie.
Wentylator poprzeczny TFD360/40-1RFN – na czym polega dobór
Wentylator poprzeczny TFD360/40-1RFN osiąga 382 m³/h przy ciśnieniu statycznym 65 Pa, obracając się z prędkością 1020 obr./min. Zasilany napięciem 230 V pobiera 60 W przy prądzie 0,42 A.
Wyższy przepływ przy niższych obrotach wynika z dłuższego wirnika. To typowa cecha tej konstrukcji: strugę wydłuża się, wydłużając bęben, a nie podkręcając silnik.
Budowa jest wspólna z modelem TFD240: aluminiowy wirnik Ø60 mm, obudowa ze stali ocynkowanej, jednofazowy silnik dwubiegunowy oraz promieniowe złącza faston.
Jak dobrać silnik, śmigło i osłonę do zabudowy – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Dłuższe kurtyny powietrzne nad wejściem
- Ekspozycje wymagające równomiernej strugi na całej szerokości
- Zabudowy, w których liczy się niższa prędkość obrotowa
- Urządzenia przygotowane pod opcjonalną nagrzewnicę
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj średnicę, napięcie i warunki pracy – dobierzemy komplet.
Zadaj pytanieDlaczego wolniejszy wentylator daje więcej powietrza?
Bo ma dłuższy wirnik. Objętość przetłaczanego powietrza rośnie tu wraz z długością bębna, więc ten sam efekt osiąga się przy niższych obrotach.
Czy ten model przyjmie nagrzewnicę?
Tak, montaż nagrzewnicy jest możliwy jako opcja. Dopasowanie konkretnej nagrzewnicy, np. H23 1000+1000 W, potwierdzamy przy zamówieniu.
