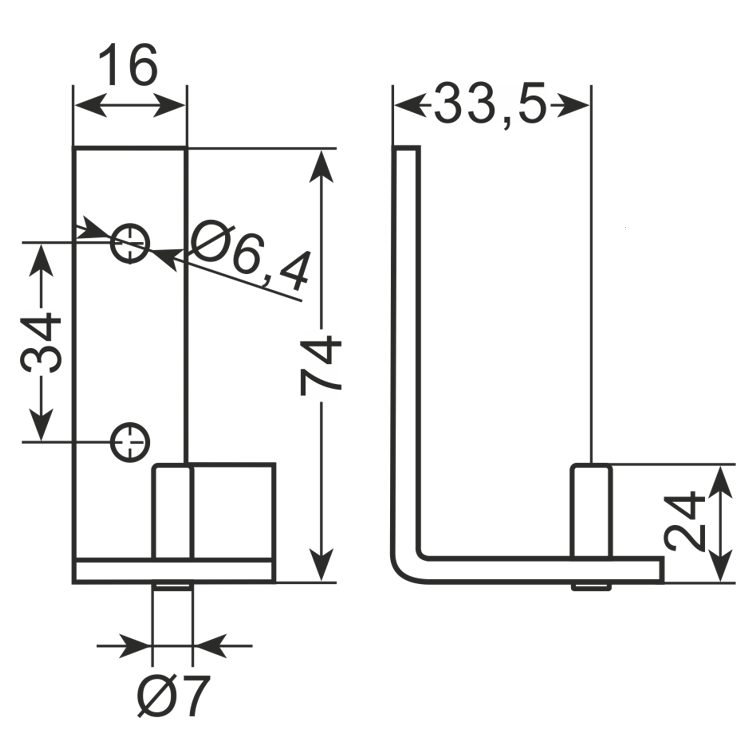

Rysunek techniczny
Wspornik · AiFO
Wspornik pionowy środkowy lewy ZW-TRB527
Indeks ZW-TRB527 · EAN 2010000055649
- pionowy z ogranicznikiem
- do zawiasu ZW-TRS-1a
- Materiał
- stal chromowana
W skrócie
- Środkowe położenie po stronie lewej, wykonanie z ogranicznikiem.
- Materiał: stal chromowana.
- Współpracuje z zawiasem ZW-TRS-1a.
- Lustrzany odpowiednik ZW-TRB526.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Wspornik pionowy środkowy lewy ZW-TRB527 – na czym polega dobór
ZW-TRB527 to wspornik pionowy środkowy lewy ze stali chromowanej, z ogranicznikiem, opisany do zawiasu ZW-TRS-1a. Razem z ZW-TRB526 tworzy komplet dla obu stron.
W przeciwieństwie do wsporników narożnych, które w tej rodzinie obejmują po dwa położenia na przekątnej, indeksy środkowe są jednoznaczne stronowo. Lewy jest lewym i nie zastąpi prawego.
To istotne przy zamówieniu do zabudowy z kilkoma drzwiami w pionie, gdzie punktów środkowych bywa więcej niż jeden. Liczbę sztuk zdejmuje się wtedy bezpośrednio z rysunku korpusu.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Środkowe mocowanie w drzwiach lewych
- Zabudowy piętrowe z kilkoma skrzydłami
- Konstrukcje z ograniczeniem kąta otwarcia
- Kompletowanie okuć ZW-TRS-1a
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytanieCzy wspornik środkowy zastąpi górny albo dolny?
Nie. Producent rozpisuje osobne indeksy dla położenia środkowego i osobne dla narożnych, więc elementy nie są wymienne.
Czy istnieje wersja środkowa bez ogranicznika?
W rodzinie ZW-TRB52x oba wsporniki środkowe, 526 i 527, opisano z ogranicznikiem. Wykonania bez niego katalog przy tych położeniach nie wymienia.
