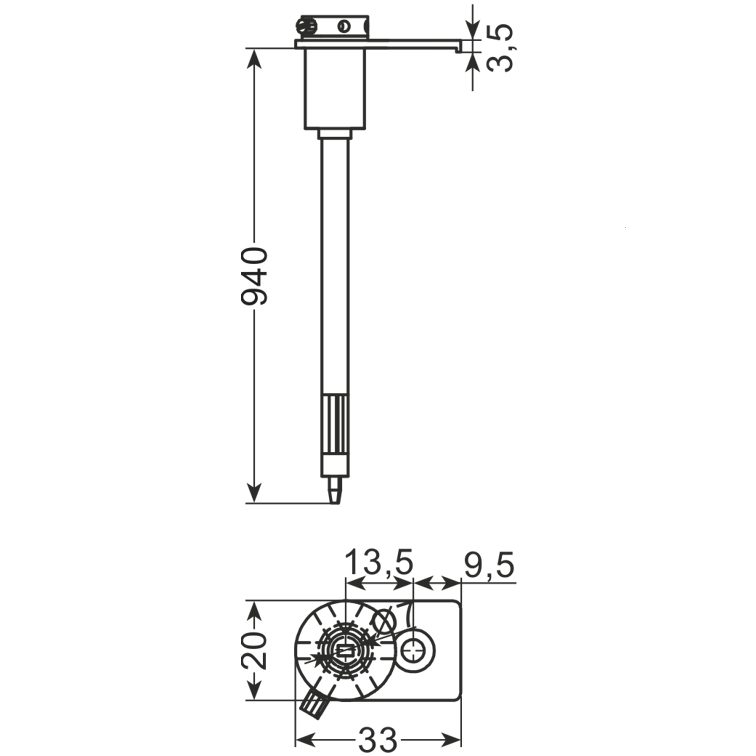

Rysunek techniczny
Zawias samodomykający · AiFO
Zawias samodomykacz (L=940 mm) ZW-7005
Indeks ZW-7005 · EAN 2010000078013
- zawias z drążkiem skrętnym do pionowego montażu
- wykonany z chromowanego stopu ZnAl5
- zamiennie lewe/prawe drzwi
- 1 śruba Ø5 mm
- Materiał
- ZnAl5
- maksymalna waga drzwi
- 25 kg
W skrócie
- Drążek 940 mm, jedna śruba Ø5 mm, do 25 kg masy drzwi.
- Do serii ZW-7000 opisano dwa wsporniki poziome: ZW-TRB/L i ZW-TRB/R.
- Oba mają wymiar 36 mm i występują w wersji lewej oraz prawej.
- Chromowany stop ZnAl5, montaż pionowy.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Zawias samodomykacz (L=940 mm) ZW-7005 – na czym polega dobór
ZW-7005 to zawias samodomykający z drążkiem skrętnym 940 mm, ze stopu ZnAl5 z powłoką chromowaną, przykręcany jedną śrubą Ø5 mm. Producent deklaruje dopuszczalną masę skrzydła 25 kg oraz zamienność stron otwierania.
Kompletując okucia do tej serii, zwróć uwagę na wsporniki. Spośród wszystkich pozycji w tej grupie tylko dwie – ZW-TRB/L oraz ZW-TRB/R, obie poziome w wymiarze 36 mm – mają w opisie wprost wskazaną serię ZW-7000.
Pozostałe wsporniki przypisano do zawiasów ZW-TRS-1, ZW-TRS-1a albo ZW-820-2. Zastosowanie ich przy tej serii wymagałoby potwierdzenia, bo katalog takiej zgodności nie deklaruje.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Zabudowy kompletowane wspornikiem ZW-TRB/L
- Konstrukcje z wspornikiem poziomym 36 mm
- Drzwi o wysokości pasującej do drążka 940 mm
- Skrzydła w obu stronach otwierania
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytanieKtóry wspornik pasuje do zawiasów ZW-7000?
Producent wskazuje dwa: ZW-TRB/L dla położenia górnego lewego lub dolnego prawego oraz ZW-TRB/R dla układu odwrotnego. Oba są poziome, w wymiarze 36 mm, ze stopu ZnAl.
Czy do tej serii pasują wsporniki 40 mm?
Wersje 40 mm, czyli ZW-TRB/LM i ZW-TRB/RM, opisano wyłącznie przy zawiasie ZW-TRS-1. Karta nie rozszerza ich na serię ZW-7000, więc trzeba to potwierdzić przed zamówieniem.
