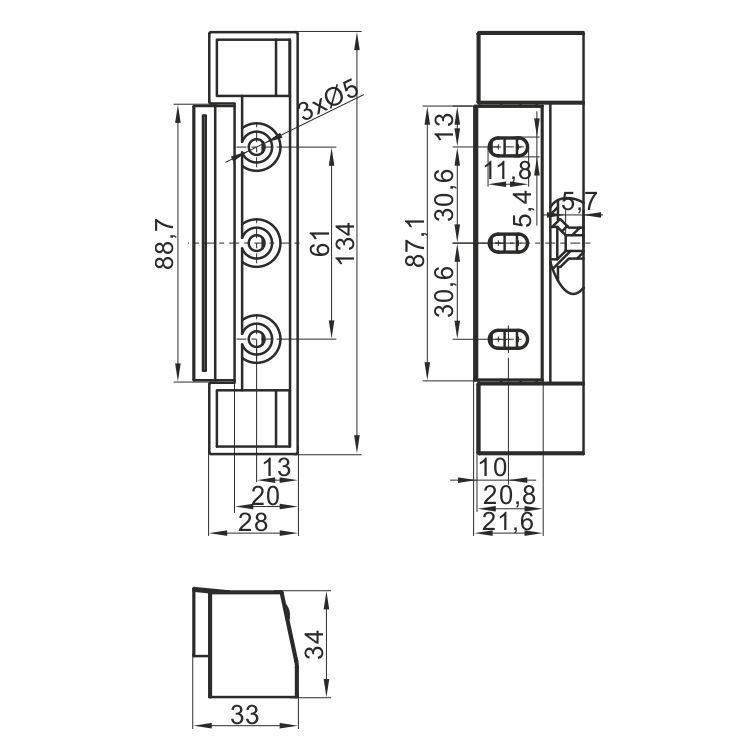

Rysunek techniczny
Zawias samodomykający · AiFO
Zawias samodomykacz ZW-526
Indeks ZW-526 · EAN 2010000052822
- część stała wykonana z chromowanego stopu ZnAl5, część ruchoma z ocynku
- pokrywa wykonana ze stali nierdzewnej AISI-304
- 6 śrub Ø5 mm
- Materiał
- ZnAl5/ocynk
- maksymalna waga drzwi
- 30 kg
W skrócie
- Masa drzwi do 30 kg – najwyższa wartość deklarowana w tej grupie.
- Sześć śrub Ø5 mm.
- Część stała ZnAl5, ruchoma z ocynku, pokrywa AISI-304.
- Dane katalogowe wspólne z ZW-426.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Zawias samodomykacz ZW-526 – na czym polega dobór
ZW-526 to samodomykacz o mieszanej budowie materiałowej: chromowany ZnAl5 w części stałej, ocynk w części ruchomej i pokrywa ze stali nierdzewnej AISI-304. Dopuszczalna masa skrzydła to 30 kg, mocowanie obejmuje sześć śrub Ø5 mm.
Wraz z ZW-426 stanowi parę o identycznym opisie katalogowym. Skoro producent prowadzi dwa symbole, różnica istnieje, ale nie została opublikowana – nie będziemy więc jej zgadywać ani sugerować.
Dla zamawiającego wniosek jest jeden. Przy wymianie zamawiaj po oznaczeniu odczytanym z okucia, a przy nowym projekcie ustal z producentem, który z dwóch symboli jest właściwy.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Drzwi na granicy 30 kg masy
- Zabudowy z widoczną pokrywą nierdzewną
- Wymiana okucia o symbolu ZW-526
- Konstrukcje z sześciopunktowym schematem otworów
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytanieCzy ZW-526 i ZW-426 są zamienne?
Karty katalogowe nie zawierają takiej deklaracji, mimo że opisy się pokrywają. Bez potwierdzenia wymiarów podstawienie jednego pod drugi pozostaje ryzykiem montażowym.
Dlaczego materiały są różne w poszczególnych częściach?
Producent rozpisuje je osobno dla części stałej, ruchomej i pokrywy. Uzasadnienia nie podaje, natomiast przy doborze liczy się to, że tylko pokrywa jest nierdzewna.
