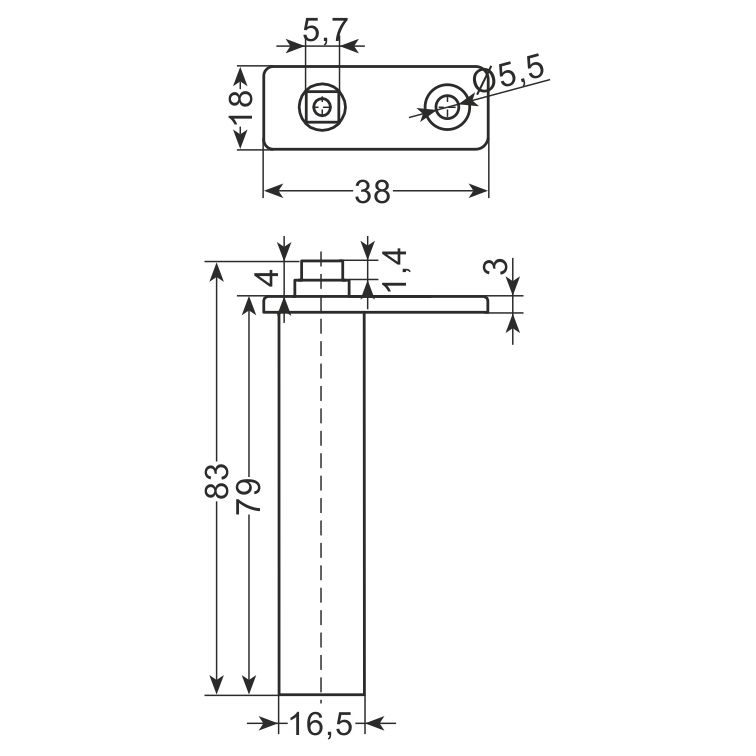

Rysunek techniczny
Zawias samodomykający · AiFO
Zawias samodomykacz ZW-820
Indeks ZW-820 · EAN 2010000152133
- wykonany z chromowanego stopu ZnAl5
- zamiennie lewe/prawe drzwi
- 1 śruba Ø5 mm
- Materiał
- ZnAl5
W skrócie
- Pierwszy z trzech indeksów rodziny ZW-820.
- Mocowanie jedną śrubą Ø5 mm.
- Drzwi lewe i prawe obsługiwane jednym symbolem.
- Chromowany stop ZnAl5; masa skrzydła nie jest podana.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Zawias samodomykacz ZW-820 – na czym polega dobór
ZW-820 to zawias samodomykający z chromowanego stopu ZnAl5, mocowany pojedynczą śrubą Ø5 mm i przystosowany zamiennie do drzwi lewych oraz prawych. Dopuszczalnej masy skrzydła katalog przy tej rodzinie nie wymienia.
Jednopunktowe mocowanie to najoszczędniejszy schemat wśród zawiasów w tej grupie. Upraszcza montaż, ale wymaga, żeby korpus był w tym miejscu odpowiednio przygotowany – cały ciężar przechodzi przez jeden łącznik.
Rodzina liczy trzy pozycje: ZW-820, ZW-820-1 i ZW-820-2. Zaplecze akcesoriów przypisano wyłącznie do ostatniej z nich, co przy kompletowaniu okuć bywa rozstrzygające.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Lekkie drzwi w prostych zabudowach
- Konstrukcje z jednym punktem mocowania
- Urządzenia z okuciami rodziny ZW-820
- Skrzydła otwierane w obu kierunkach
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytanieCzy do ZW-820 pasują wsporniki ZW-811 – ZW-814?
Producent opisuje je jako przeznaczone do ZW-820-2. Przy tym symbolu nie ma o nich mowy, więc zastosowanie wymagałoby wcześniejszego potwierdzenia.
Jakiej masy drzwi dotyczy ten zawias?
Karta nie podaje tej wartości dla żadnego z trzech indeksów rodziny ZW-820. Gdy masa skrzydła jest krytyczna, warto wybrać model, przy którym producent liczbę publikuje.
