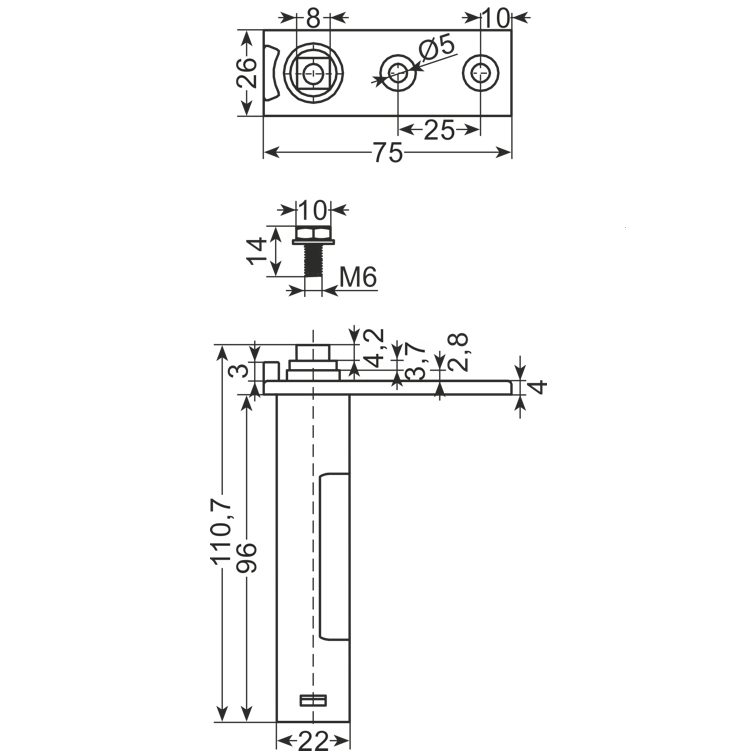

Rysunek techniczny
Zawias samodomykający · AiFO
Zawias samodomykacz ZW-TRS-1a
Indeks ZW-TRS-1a · EAN 2010000055717
- wykonany z chromowanego stopu ZnAl5
- zamiennie lewe/prawe drzwi
- 2 śruby Ø5 mm
- Materiał
- ZnAl5
W skrócie
- Do tego indeksu przypisano osiem wsporników serii ZW-TRB52x.
- Cztery z nich mają ogranicznik, pozostałe cztery są bez niego.
- Mocowanie: 2 śruby Ø5 mm, drzwi lewe i prawe zamiennie.
- Zawias z chromowanego stopu ZnAl5, wsporniki ze stali chromowanej.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Zawias samodomykacz ZW-TRS-1a – na czym polega dobór
ZW-TRS-1a to zawias samodomykający z chromowanego stopu ZnAl5, mocowany dwiema śrubami Ø5 mm i przystosowany zamiennie do drzwi lewych i prawych. Wyróżnia go własna, ośmioelementowa rodzina wsporników ZW-TRB522 – ZW-TRB529 opisana wprost pod ten model.
Wsporniki do niego wykonano ze stali chromowanej, a nie ze stopu ZnAl jak przy pozostałych rodzinach w tej grupie. Cztery z nich, od ZW-TRB526 do ZW-TRB529, mają ogranicznik, którego cztery wcześniejsze indeksy nie posiadają.
Przy zamówieniu rozstrzyga się więc dwie rzeczy: czy potrzebny jest wariant z ogranicznikiem oraz w którym punkcie korpusu wspornik ma się znaleźć. Indeksy rozróżniają położenie górne, dolne i środkowe wraz ze stroną.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Zabudowy z wspornikami ze stali chromowanej
- Drzwi z wymaganym ogranicznikiem otwarcia
- Konstrukcje z wspornikiem środkowym
- Projekty z jednym indeksem zawiasu na obie strony
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytanieCzym ZW-TRS-1a różni się od ZW-TRS-1b i ZW-TRS-1c?
Karty katalogowe podają dla nich ten sam stop, to samo mocowanie i tę samą zamienność stron. Jedyna udokumentowana różnica jest taka, że tylko przy tym indeksie wskazano pasujące wsporniki ZW-TRB52x.
Do czego służy wspornik z ogranicznikiem?
Indeksy ZW-TRB526 – ZW-TRB529 opisano jako pionowe z ogranicznikiem, w odróżnieniu od ZW-TRB522 – ZW-TRB525. Zakresu kąta producent nie publikuje, więc przy krytycznym wymiarze trzeba go potwierdzić.
