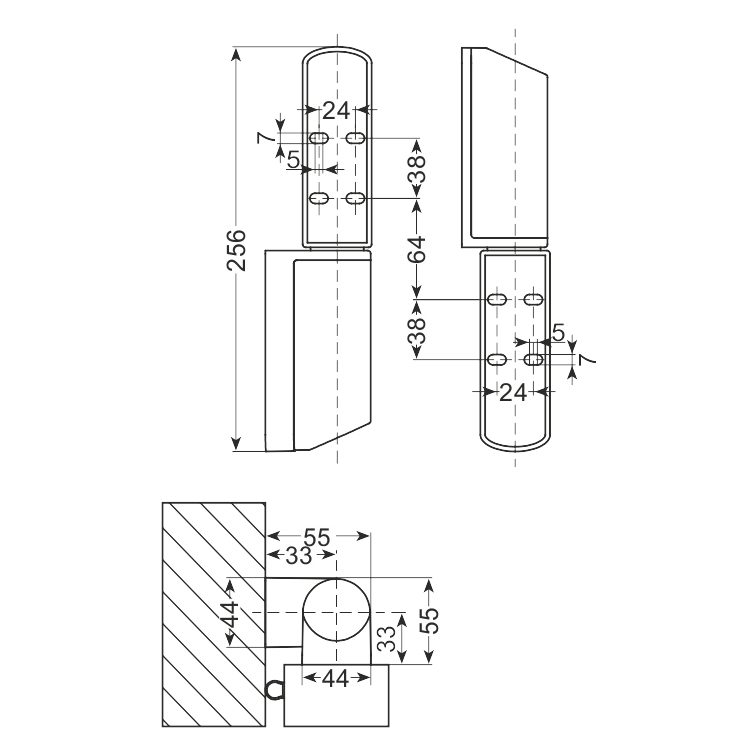

Rysunek techniczny
Zawias komory · AiFO
Zawias ZK-2915
Indeks ZK-2915 · EAN 2010000149119
- wykonany z kompozytu
- trzpień stalowy ocynkowany
- zamiennie lewe/prawe drzwi
- regulacja głębokości ± 2,5 mm, w wersji RV również regulacja pionowa 24 mm
- Wersja zawiasu
- bez unoszenia
- do drzwi o grubości
- 55-152 mm
- maksymalna waga drzwi
- 80 kg
- odsunięcie drzwi
- 55-66 mm, 1 podkładka: 65-86 mm
W skrócie
- Odpowiednik ZK-2910RV w wykonaniu bez unoszenia.
- Odsunięcie drzwi 55-66 mm, z podkładką 65-86 mm.
- Panel od 55 do 152 mm, drzwi o masie do 80 kg.
- Regulacja głębokości ± 2,5 mm; pionowa dotyczy wersji RV.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Komplety okuć do komory zestawiamy pod zamówienie.
Zawias ZK-2915 – na czym polega dobór
ZK-2915 to zawias do drzwi komory chłodniczej bez funkcji unoszenia, o najmniejszym odsunięciu w serii – od 55 do 66 mm, a z jedną podkładką od 65 do 86 mm. Obsługuje panele o grubości od 55 do 152 mm i skrzydła ważące do 80 kg.
Ta konfiguracja trafia tam, gdzie drzwi mają stać otwarte i jednocześnie nie mogą wystawać daleko poza obrys komory. Typowo są to zabudowy w wąskim korytarzu technicznym albo komory ustawione ścianą do ściany.
Regulacja głębokości w tej rodzinie wynosi ± 2,5 mm i to ona odpowiada za docisk skrzydła do uszczelki.
Jak dobrać okucia do grubości panelu i masy drzwi – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Wąskie korytarze techniczne między komorami
- Drzwi pozostawiane otwarte na czas kompletacji
- Zabudowy o minimalnym zapasie miejsca przed komorą
- Panele o grubości poniżej 65 mm, poza zakresem serii 2830
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj grubość panelu i wymiary drzwi – dobierzemy komplet okuć.
Zadaj pytanieCzy ta seria obsłuży cieńszy panel niż rodzina 2830?
Tak, zakres zaczyna się tu od pięćdziesięciu pięciu milimetrów, podczas gdy w serii 2830 dolna granica to sześćdziesiąt pięć. Przy cienkich panelach to właśnie ta rodzina jest właściwym kierunkiem.
Do czego służy regulacja głębokości ± 2,5 mm?
Przesuwa skrzydło prostopadle do płaszczyzny ościeżnicy, czyli reguluje docisk na uszczelce. Zbyt mały docisk objawia się szronem przy krawędzi, zbyt duży – trudnym domykaniem i szybszym zużyciem uszczelnienia.
