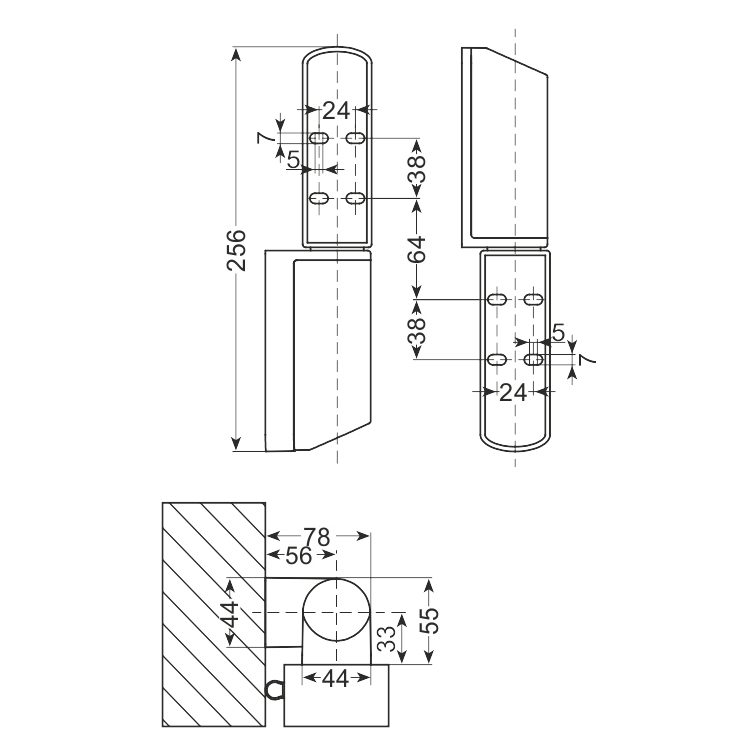

Rysunek techniczny
Zawias komory · AiFO
Zawias ZK-2955
Indeks ZK-2955 · EAN 2010000149157
- wykonany z kompozytu
- trzpień stalowy ocynkowany
- zamiennie lewe/prawe drzwi
- regulacja głębokości ± 2,5 mm, w wersji RV również regulacja pionowa 24 mm
- Wersja zawiasu
- bez unoszenia
- do drzwi o grubości
- 55-152 mm
- maksymalna waga drzwi
- 80 kg
- odsunięcie drzwi
- 78-112 mm, 1 podkładka: 88-132 mm, 2 podkładki: 98-152 mm
W skrócie
- Największe odsunięcie skrzydła w wykonaniu bez unoszenia.
- Zakresy 78-112, 88-132 i 98-152 mm w zależności od podkładek.
- Panel od 55 do 152 mm, masa drzwi do 80 kg.
- Regulacja głębokości ± 2,5 mm, trzpień stalowy ocynkowany.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Komplety okuć do komory zestawiamy pod zamówienie.
Zawias ZK-2955 – na czym polega dobór
ZK-2955 to zawias komorowy bez funkcji unoszenia, o największym dostępnym odsunięciu drzwi. Bez podkładek pracuje w przedziale 78-112 mm, a z dwiema sięga 152 mm.
Połączenie dużego odsunięcia z brakiem samoczynnego domykania trafia do komór obsługiwanych ręcznie, gdzie drzwi otwiera się szeroko i zostawia na czas załadunku. Przy takim scenariuszu skrzydło wracające samo do ościeżnicy bywa zwyczajnie kłopotliwe.
Odpowiednikiem tego samego odsunięcia z unoszeniem jest ZK-2950RV, więc wybór między nimi sprowadza się do sposobu pracy obsługi.
Jak dobrać okucia do grubości panelu i masy drzwi – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Komory z długim cyklem załadunku przy otwartych drzwiach
- Szerokie otwarcie skrzydła w ciasnej zabudowie
- Drzwi o dużym odsunięciu obsługiwane ręcznie
- Instalacje z panelem grubszym niż 130 mm
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj grubość panelu i wymiary drzwi – dobierzemy komplet okuć.
Zadaj pytanieCzy brak unoszenia wpływa na szczelność zamkniętych drzwi?
Nie – docisk uszczelki zapewnia klamka razem z zaczepem, a zawias odpowiada za prowadzenie skrzydła. Unoszenie zmienia tylko zachowanie drzwi po puszczeniu.
Czy ten model obsłuży panel 152 mm bez podkładek?
Zakres grubości panelu i odsunięcie to dwie różne wielkości. Grubość do stu pięćdziesięciu dwóch milimetrów opisano dla całej serii, natomiast podkładki służą do ustawienia samego odsunięcia skrzydła.
