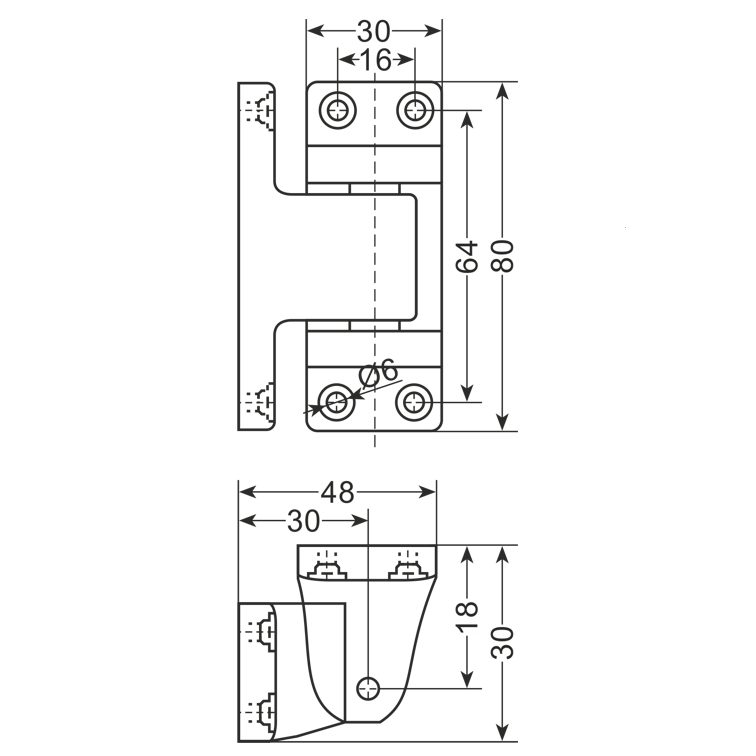

Rysunek techniczny
Zawias · AiFO
Zawias (ZnAl) ZW-453
Indeks ZW-453 · EAN 2010000055465
- wykonany z chromowanego stopu ZnAl5
- 8 śrub Ø6 mm
- Materiał
- ZnAl5
- maksymalna waga drzwi
- 20 kg
W skrócie
- Osiem śrub Ø6 mm – najliczniejsze i najgrubsze mocowanie w tej grupie.
- Nośność do 20 kg na drzwi.
- Chromowany stop ZnAl5.
- Wybór na skrzydła szarpane i intensywnie eksploatowane.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Zawias (ZnAl) ZW-453 – na czym polega dobór
ZW-453 to zawias z chromowanego ZnAl5 na drzwi do 20 kg, przykręcany ośmioma śrubami o średnicy 6 mm. To najbardziej rozbudowane mocowanie spośród okuć przykręcanych w tej ofercie.
Osiem grubych śrub zmienia charakter połączenia. Obciążenie rozkłada się na dużej powierzchni, więc węzeł znosi szarpnięcia lepiej niż okucia o czterech punktach, nawet przy tej samej deklarowanej masie skrzydła.
Kosztem jest przygotowanie montażu: osiem otworów Ø6 mm wymaga miejsca i dokładnego trasowania. Przy wąskim profilu skrzydła ten model po prostu się nie zmieści.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Drzwi otwierane bardzo często w ciągu zmiany
- Skrzydła narażone na szarpnięcia i uderzenia wózkiem
- Konstrukcje z szerokim profilem pod okucie
- Węzły, w których wcześniejsze okucie się wyrywało
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytanieCzy więcej śrub oznacza większą nośność?
Nie bezpośrednio – deklarowana masa drzwi to nadal 20 kg, tak jak przy ZW-130. Większa liczba punktów poprawia natomiast rozkład sił i odporność połączenia na wyrywanie.
Ile miejsca trzeba na montaż tego zawiasu?
Na tyle szeroki profil, żeby zmieścić osiem otworów Ø6 mm w podanym rozstawie. Dokładne wymiary trzeba odczytać z rysunku technicznego przed trasowaniem.
