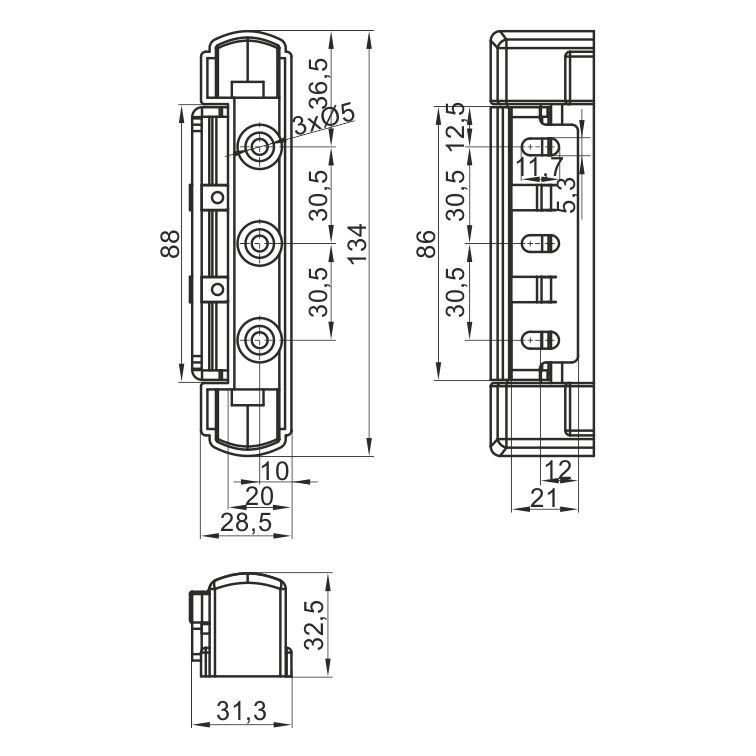

Rysunek techniczny
Zawias · AiFO
Zawias ZW-425
Indeks ZW-425 · EAN 2010000052778
- część stała wykonana z chromowanego stopu ZnAl5, część ruchoma z ocynku
- pokrywa wykonana ze stali nierdzewnej AISI-304
- 6 śrub Ø5 mm
- Materiał
- ZnAl5/ocynk
- maksymalna waga drzwi
- 30 kg
W skrócie
- Konstrukcja mieszana: część stała z chromowanego ZnAl5, ruchoma z ocynku.
- Pokrywa ze stali nierdzewnej AISI-304.
- Maksymalna masa drzwi 30 kg.
- Sześć śrub o średnicy 5 mm.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Zawias ZW-425 – na czym polega dobór
ZW-425 to zawias o budowie mieszanej: część stała wykonano z chromowanego stopu ZnAl5, część ruchomą z ocynku, a pokrywę ze stali nierdzewnej AISI-304. Deklarowana masa drzwi to 30 kg, mocowanie – sześć śrub Ø5 mm.
Podział materiałowy nie jest przypadkowy. Odlew ze stopu daje sztywną bazę, ocynkowana część ruchoma znosi pracę w osi, a nierdzewna pokrywa zasłania mechanizm od strony widocznej i najbardziej narażonej na mycie.
To jedno z trzech okuć w tej grupie deklarowanych na 30 kg. Od ZW-154 różni je właśnie konstrukcja wielomateriałowa, od ZW-525 – szczegóły wykonania przy identycznym opisie parametrów.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Ciężkie drzwi w zabudowie chłodniczej
- Węzły widoczne, gdzie mechanizm ma być zakryty
- Urządzenia myte regularnie od strony frontu
- Skrzydła o masie zbliżonej do trzydziestu kilogramów
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytaniePo co pokrywa ze stali nierdzewnej?
Zakrywa ruchome części od strony użytkownika i to ona ma kontakt z wodą oraz środkami myjącymi. Wnętrze mechanizmu pozostaje osłonięte.
Czym ZW-425 różni się od ZW-525?
Opisy obu pozycji są zbieżne co do materiałów, nośności 30 kg i sześciu śrub Ø5 mm. Różnice sprowadzają się do wykonania, którego karta nie rozpisuje – przy zamienniku porównaj rysunki.
Zapytanie
Wycenimy Zawias ZW-425 pod Twoje urządzenie
Podaj masę skrzydła, sposób mocowania i rodzaj drzwi – odpowiemy z doborem i wyceną.
