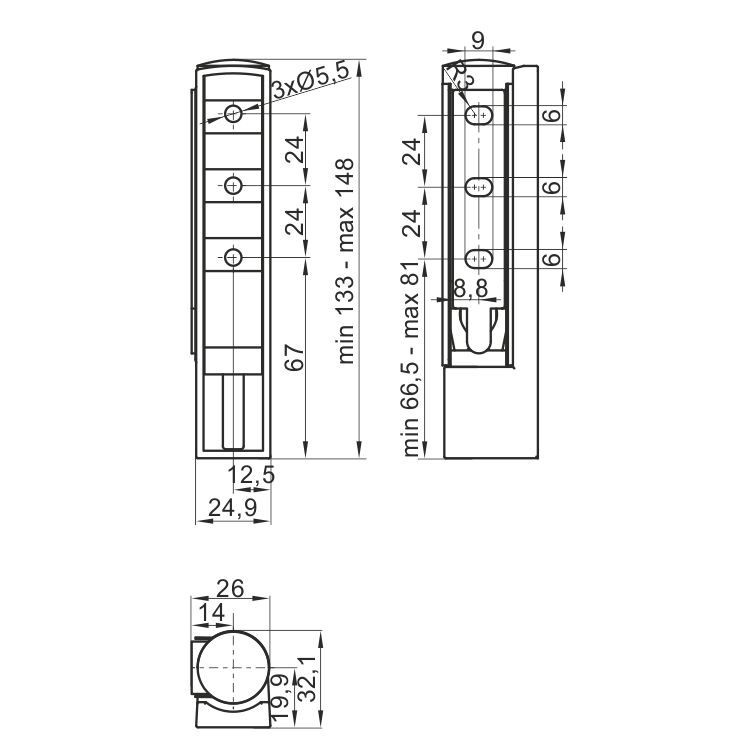

Rysunek techniczny
Zawias · AiFO
Zawias ZW-430
Indeks ZW-430 · EAN 2010000052792
- wykonany z chromowanego stopu ZnAl5, element unoszący z delrinu
- pokrywa wykonana ze stali nierdzewnej AISI-304
- 6 śrub Ø5,5 mm
- Materiał
- ZnAl5/delrin
- maksymalna waga drzwi
- 30 kg
W skrócie
- Element unoszący wykonany z delrinu, korpus z chromowanego ZnAl5.
- Pokrywa ze stali nierdzewnej AISI-304.
- Nośność do 30 kg, sześć śrub Ø5,5 mm.
- Jedyne okucie w tej grupie z tworzywem konstrukcyjnym w węźle unoszącym.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Zawias ZW-430 – na czym polega dobór
ZW-430 to zawias z chromowanego stopu ZnAl5, w którym element unoszący wykonano z delrinu, a pokrywę ze stali nierdzewnej AISI-304. Producent deklaruje 30 kg maksymalnej masy drzwi przy sześciu śrubach Ø5,5 mm.
Delrin w węźle unoszącym pracuje jak ślizg: przenosi nacisk przy podnoszeniu skrzydła, ale nie zgrzyta metalem o metal. Przy drzwiach otwieranych dziesiątki razy dziennie ma to słyszalne znaczenie.
Funkcja unoszenia odrywa skrzydło od powierzchni oporowej w pierwszej fazie ruchu. Połączona z najwyższą klasą nośności daje okucie do dużych drzwi, które nie mogą ocierać przy otwieraniu.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Ciężkie drzwi ocierające o cokół lub posadzkę
- Urządzenia otwierane bardzo często w ciągu dnia
- Skrzydła, przy których zależy nam na cichej pracy węzła
- Konstrukcje przygotowane pod śruby Ø5,5 mm
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytanieCo to jest delrin i dlaczego akurat on?
To twarde tworzywo konstrukcyjne o dobrych właściwościach ślizgowych. W tym zawiasie odpowiada za element unoszący, czyli miejsce o największym tarciu przy otwieraniu.
Czym różni się od ZW-425 przy tej samej nośności?
ZW-425 ma część ruchomą z ocynku i śruby Ø5 mm, ZW-430 – element unoszący z delrinu i śruby Ø5,5 mm. Różnica dotyczy zarówno mechaniki, jak i otworowania.
