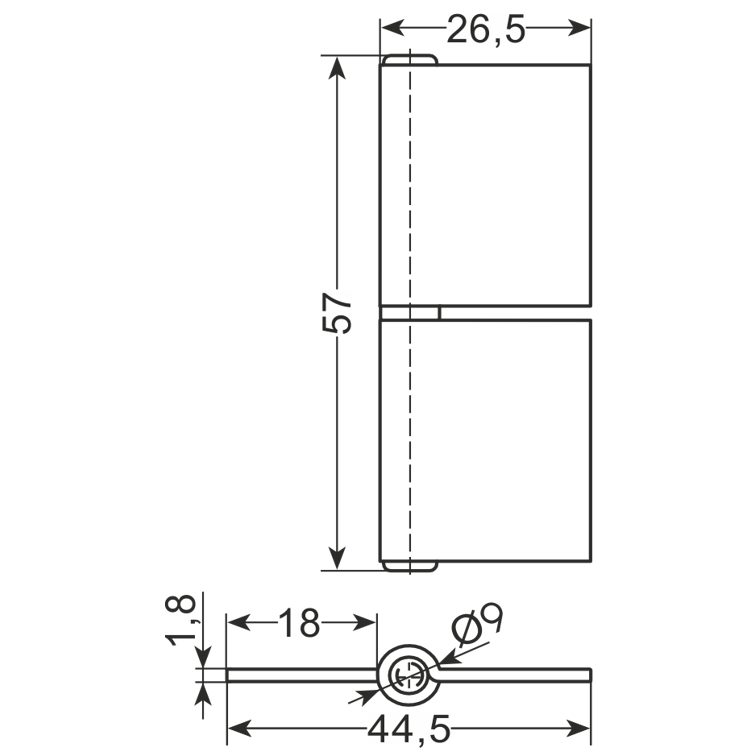

Rysunek techniczny
Zawias · AiFO
Zawias flagowy do wspawania (inox) ZW-01
Indeks ZW-01 · EAN 2010000057681
- wykonany ze stali nierdzewnej AISI-304
- do wspawania
- Materiał
- stal nierdzewna
- ZW-01
- Pobierz rysunek techniczny (.zip)
- ZW-01
W skrócie
- Zawias flagowy wspawywany, stal nierdzewna AISI-304.
- Rysunek techniczny i plik PDF dostępne do pobrania.
- Skrzydło zdejmuje się przez uniesienie, bez rozbierania węzła.
- Brak otworów montażowych – profil pozostaje nienaruszony.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Zawias flagowy do wspawania (inox) ZW-01 – na czym polega dobór
ZW-01 to flagowy zawias do wspawania ze stali nierdzewnej AISI-304, przewidziany do konstrukcji stalowych. Rysunek techniczny i plik PDF są dostępne do pobrania.
Dostępny rysunek zmienia sposób pracy z tym indeksem. Konstruktor może wpisać zawias do modelu przed zamówieniem, a spawacz zna położenie osi, zanim przyłoży elektrodę – przy okuciu, którego po przyspawaniu nie da się przesunąć, to kluczowa informacja.
Flagowa geometria oznacza, że skrzydło osadza się na trzpieniu od góry. Po zdjęciu drzwi cała komora jest dostępna do mycia, a sam zawias zostaje na ramie – nie ma czego rozkręcać ani gubić.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Ramy stalowe, w których drzwi zdejmuje się do mycia
- Konstrukcje projektowane w modelu przed spawaniem
- Węzły bez możliwości wiercenia otworów w profilu
- Zabudowy nierdzewne wykonywane warsztatowo
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytaniePo co pobierać rysunek przed zamówieniem?
Bo pozycję zawiasu wyznacza się raz. Rysunek daje wymiar osi i wysokość flagi, czyli dane potrzebne do trasowania ramy zanim cokolwiek zostanie przyspawane.
Czy AISI-304 dobrze się spawa?
To gatunek powszechnie stosowany w konstrukcjach spawanych. O jakości złącza decyduje jednak dobór spoiwa i przygotowanie powierzchni po stronie wykonawcy.
Czy da się skorygować położenie po przyspawaniu?
Nie bez wycięcia spoiny. Dlatego przy wspawywanych flagach standardem jest sczepienie na kilka punktów, sprawdzenie skrzydła i dopiero wtedy pełne spawanie.
Zapytanie
Wycenimy Zawias flagowy do wspawania (inox) ZW-01 pod Twoje urządzenie
Podaj masę skrzydła, sposób mocowania i rodzaj drzwi – odpowiemy z doborem i wyceną.
Sklep B2BNapisz do nas
Odpowiadamy zwykle w ciągu 24 godzin roboczych.
