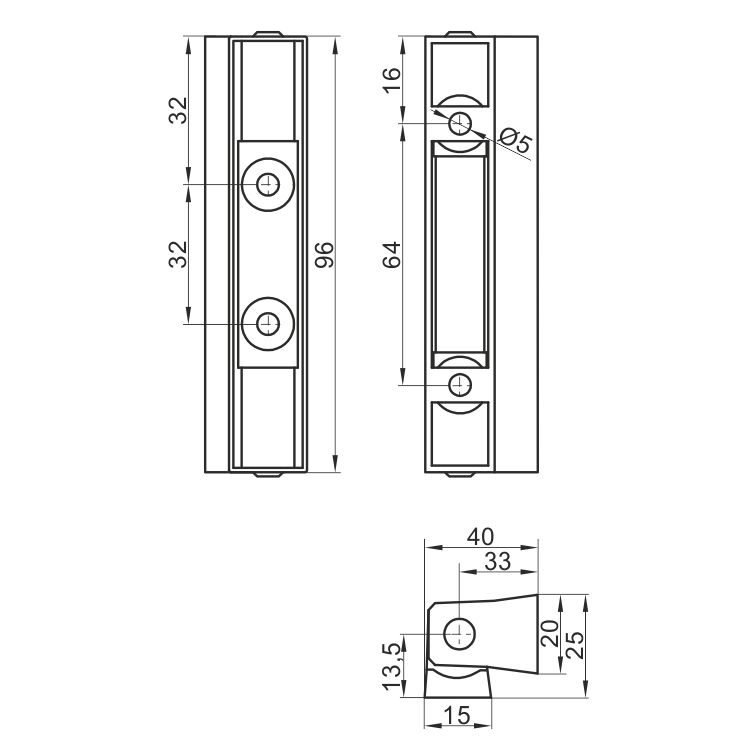

Rysunek techniczny
Zawias · AiFO
Zawias (ZnAl) ZW-440
Indeks ZW-440 · EAN 2010000069431
- wykonany z chromowanego stopu ZnAl5
- 4 śruby Ø5 mm
- zawias z trzpieniem wykonanym z mosiądzu - ZW-440FL
- Materiał
- ZnAl5
- trzpień
- stal
W skrócie
- Chromowany ZnAl5, trzpień stalowy.
- Cztery śruby Ø5 mm.
- Wykonanie z trzpieniem z mosiądzu prowadzone jako ZW-440FL.
- Trzecia pozycja rodziny z wyborem materiału osi.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Zawias (ZnAl) ZW-440 – na czym polega dobór
ZW-440 to zawias przykręcany z chromowanego stopu ZnAl5, wyposażony w stalowy trzpień i cztery otwory pod śruby Ø5 mm. Odmiana z mosiądzem to ZW-440FL.
Numeracja czterysetna zbiera w tej ofercie kilka blisko spokrewnionych okuć – obok ZW-440 są ZW-445 z przypisaną podkładką oraz nierdzewny ZW-458. Wspólny prefiks nie oznacza jednak wspólnych wymiarów.
Przy doborze do nowej konstrukcji ten model jest bezpiecznym punktem wyjścia: standardowe śruby Ø5 mm, brak dodatkowych elementów w opisie i dostępna alternatywa materiałowa dla trzpienia.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Typowe drzwi w zabudowie chłodniczej
- Konstrukcje bez wymagań co do dystansu montażowego
- Zamówienia z możliwością późniejszej zmiany na wersję mosiężną
- Skrzydła mocowane czterema śrubami Ø5 mm
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytanieCzym ZW-440 różni się od ZW-445?
Przede wszystkim tym, że ZW-445 producent opisuje razem z podkładką 10 mm ZW-AC1149, a przy ZW-440 żadnego dystansu nie wymienia.
Czy trzpień da się wymienić na mosiężny po zakupie?
Producent prowadzi to jako osobne wykonanie o własnym indeksie, a nie jako część zamienną. Wybór materiału osi podejmuje się przy zamówieniu.
