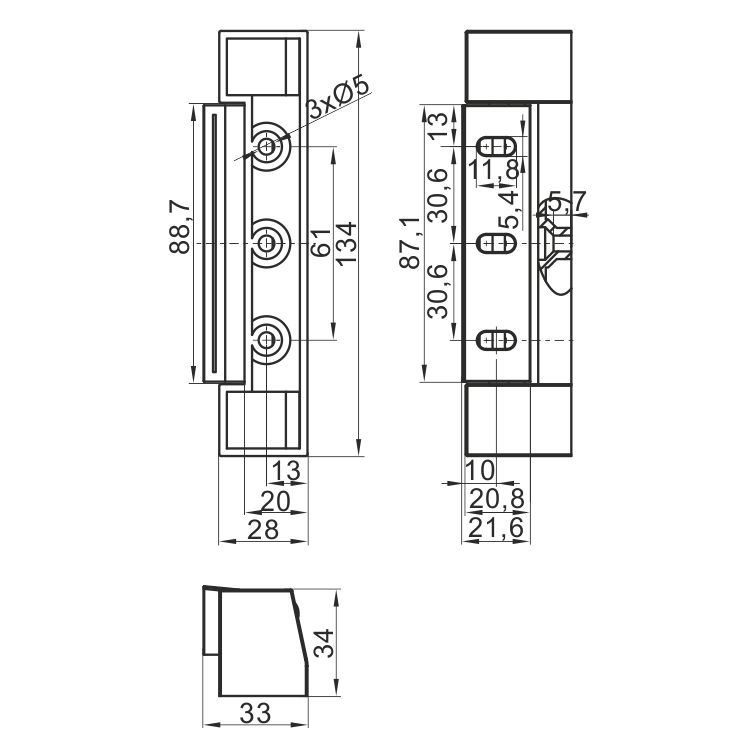

Rysunek techniczny
Zawias · AiFO
Zawias ZW-525
Indeks ZW-525 · EAN 2010000052815
- część stała wykonana z chromowanego stopu ZnAl5, część ruchoma z ocynku
- pokrywa wykonana ze stali nierdzewnej AISI-304
- 6 śrub Ø5 mm
- Materiał
- ZnAl5/ocynk
- maksymalna waga drzwi
- 30 kg
W skrócie
- Trzydzieści kilogramów maksymalnej masy skrzydła.
- Baza z chromowanego ZnAl5, część ruchoma ocynkowana.
- Osłona wykonana ze stali nierdzewnej AISI-304.
- Sześć śrub Ø5 mm, tak jak w ZW-425.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy zamówieniach seryjnych i wykonaniach nietypowych wyceniamy indywidualnie.
Zawias ZW-525 – na czym polega dobór
ZW-525 to okucie o konstrukcji wielomateriałowej na drzwi do 30 kg: baza z chromowanego stopu ZnAl5, element ruchomy z ocynku i osłona ze stali nierdzewnej AISI-304. Mocowanie obejmuje sześć śrub Ø5 mm.
W praktyce serwisowej ZW-525 i ZW-425 stanowią parę do wyboru w tej samej klasie obciążenia. Skoro parametry są wspólne, decyzję podejmuje się na podstawie geometrii istniejącej konstrukcji.
Przy najcięższych skrzydłach warto pamiętać, że deklarowana wartość odnosi się do gotowych drzwi, a nie do samej ramy. Sprawdzenie rzeczywistej masy przed zamówieniem oszczędza późniejszej wymiany okucia.
Jak dobrać zawias do masy drzwi i sposobu mocowania – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Duże drzwi w komorach i szafach chłodniczych
- Zabudowy, w których ZW-425 nie pasuje wymiarowo
- Fronty myte środkami chemicznymi
- Skrzydła wymagające sześciu punktów mocowania
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj masę drzwi i sposób mocowania – dobierzemy zawias i wsporniki.
Zadaj pytanieKtóry z trzech modeli na 30 kg wybrać?
ZW-154 jest w całości z chromowanego stopu i montuje się zamiennie na obie strony. ZW-425 i ZW-525 mają budowę wielomateriałową z nierdzewną osłoną – o wyborze między nimi decyduje wymiar.
Czy ocynkowana część ruchoma nie zardzewieje?
Znajduje się pod osłoną ze stali nierdzewnej, która chroni ją od strony narażonej na mycie. W miejscach stale zalewanych wodą pewniejsze będzie okucie w całości nierdzewne.
