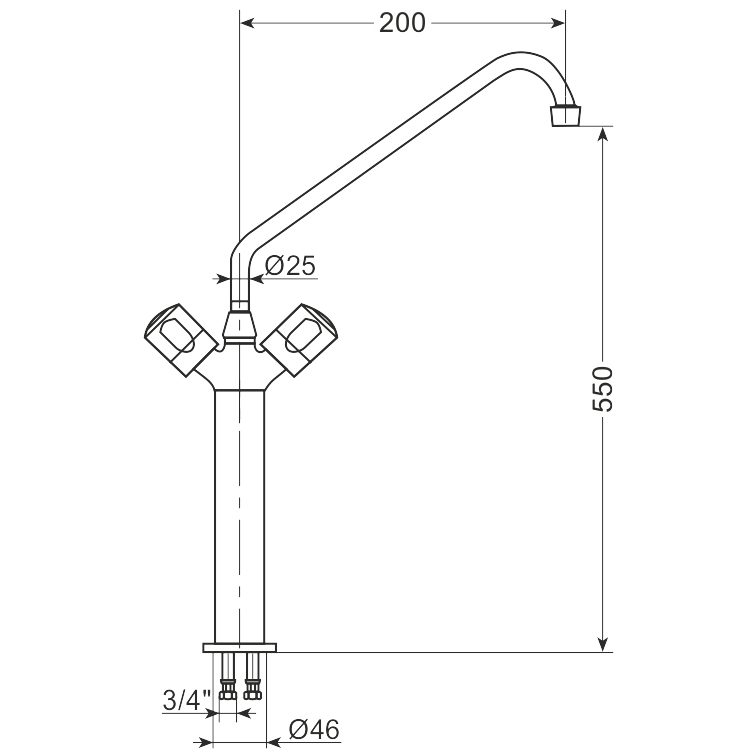

Rysunek techniczny
Nalewaki i baterie kolumnowe · AiFO
Bateria stojąca kolumnowa z mieszaczem AG-P203
Indeks AG-P203 · EAN 2010000056585
- głowice zaworów samosmarowne, niezacieralne
- pokrętła stalowe chromowane
- obrotowa wylewka
- przepływ wody od 92l/min do 104l/min przy ciśnieniu 3 do 5 bar
- otwór montażowy Ø46 mm
W skrócie
- Wylewka 200 mm jak w AG-P202, ale kolumna wyższa o 100 mm.
- Wysokość podana w oznaczeniu: H = 550 mm.
- Mieszacz, przyłącze 3/4 cala, wiercenie Ø46 mm.
- Deklarowany przepływ 92–104 l/min przy 3–5 bar.
Ceny i stany magazynowe prowadzimy w sklepie B2B. Przy wyposażaniu całego zaplecza przygotowujemy wycenę na komplet.
Bateria stojąca kolumnowa z mieszaczem (wylewka L= 200 mm, H=550 mm, 3/4") AG-P203 – na czym polega dobór
Bateria stojąca kolumnowa AG-P203 z mieszaczem ma kolumnę 550 mm i wylewkę 200 mm, pracuje na gwincie 3/4 cala i siada w otworze Ø46 mm. Wydajność katalogowa mieści się między 92 a 104 l/min przy ciśnieniu 3–5 bar.
Wysokość jest w tej serii parametrem niezależnym od wysięgu, dlatego istnieje wersja jednocześnie wysoka i krótka. Wybiera się ją tam, gdzie pod strumień wjeżdża wysokie naczynie, ale stoi ono blisko kolumny, a nie z boku.
Sto milimetrów w pionie względem wykonania 450 mm przekłada się na miejsce pod wylewką. Karta nie podaje tego prześwitu wprost, tylko całkowitą wysokość, więc przy naczyniu o granicznym wymiarze warto poprosić o rysunek techniczny.
Jak dobrać baterię do stanowiska, przyłącza i wymaganego przepływu – opisaliśmy w poradniku doboru w tej kategorii.
Gdzie się sprawdza
- Wysokie wiadra i pojemniki stawiane przy samej kolumnie
- Stanowiska bez zabudowy nad blatem
- Naczynia o małej średnicy, ale dużej wysokości
- Zamiana baterii, pod którą nie mieścił się garnek
FAQ
Najczęstsze pytania
Nie znalazłeś odpowiedzi? Podaj stanowisko, przyłącze i przeznaczenie – dobierzemy armaturę.
Zadaj pytanieCo dokładnie oznacza H = 550 mm?
To wysokość baterii podana przez producenta w oznaczeniu modelu. Odstęp między blatem a wylewką będzie mniejszy i nie został w karcie wyszczególniony.
Dlaczego wysoka bateria ma krótką wylewkę?
Bo obie wielkości dobiera się osobno. Seria obejmuje wszystkie kombinacje trzech wysokości i trzech wysięgów, więc jeden wymiar nie wymusza drugiego.
