Nie chodzi tylko o temperaturę
Z perspektywy konstruktora osiągnięcie zadanej temperatury komory to warunek konieczny, lecz niewystarczający. Warunkiem wystarczającym jest jednorodny rozkład temperatur w całej objętości komory – to właśnie on decyduje o jakości przechowywania żywności, zgodności z HACCP i poziomie reklamacji. Niejednorodność rzędu 2–3°C może skutkować lokalnym rozwojem bakterii, nierównomiernym schładzaniem produktów i wykraplaniem wilgoci.
W praktyce przemysłowej stosowane są trzy koncepcje organizacji układu chłodniczego. Różnią się one fundamentalnie sposobem dystrybucji powietrza wewnątrz komory – i to ten parametr w największym stopniu różnicuje ich użyteczność.
Wersja 1 – Klasyczny układ składany z komponentów

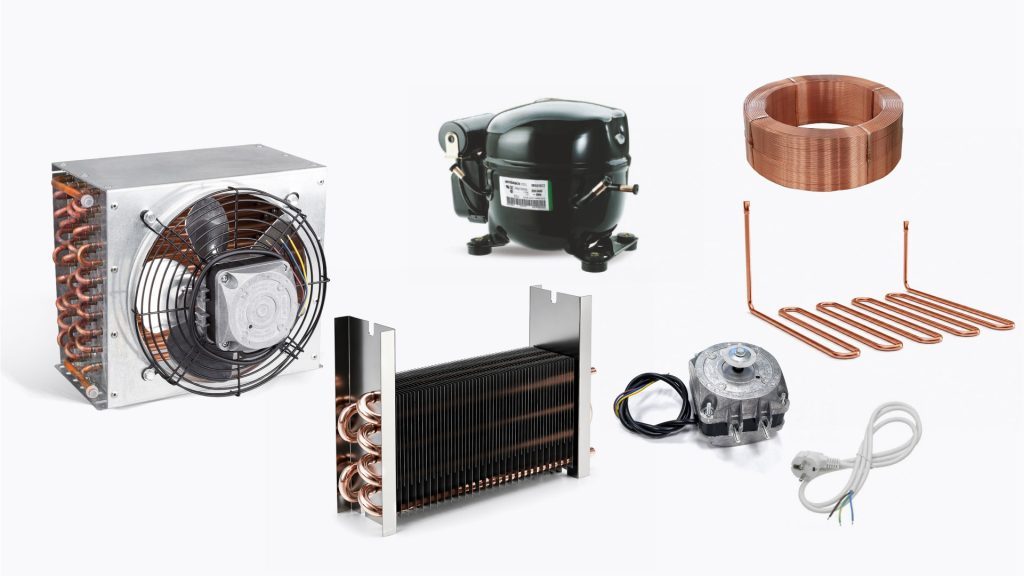

Producent projektuje i wykonuje kompletny układ od podstaw: dobór sprężarki, wymienników, zaworu rozprężnego, lutowanie, próżniowanie, napełnianie czynnikiem, wykonanie instalacji sterującej i uruchomienie. Wymagana jest kadra inżynierska oraz produkcyjna składająca się m.in. z projektantów w zakresie chłodnictwa oraz certyfikowanych chłodników F-gazowych.
Zalety: maksymalna elastyczność projektowa, najwyższy potencjał optymalizacji energetycznej, idealne dopasowanie do niestandardowych wymiarów i wymagań.

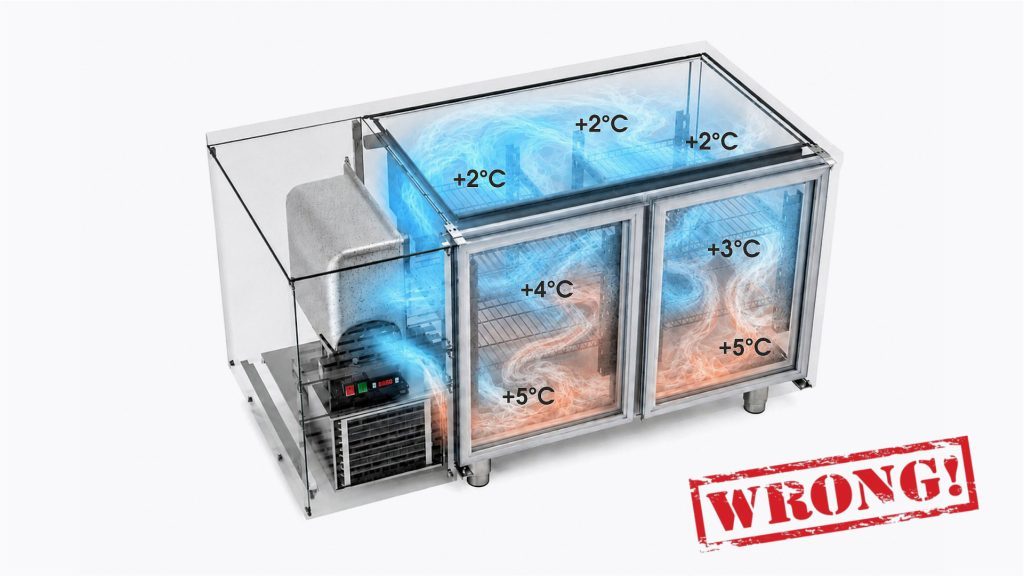

Kluczowe ograniczenie: dystrybucja powietrza wewnątrz komory zależy wyłącznie od projektu konstruktora. Błędy w rozmieszczeniu parownika lub wentylatorów generują martwe strefy i asymetrie termiczne. Uzyskanie dobrego rozkładu temperatur wymaga dużego doświadczenia i indywidualnych testów dla każdego projektu.
Kiedy stosować: projekty niskoseryjne, premium i urządzenia niestandardowe, producenci dysponujący dojrzałym zespołem inżynierów chłodnictwa.
Wersja 2 – Układ półmodułowy (gotowa chłodnica wentylatorowa + agregat)

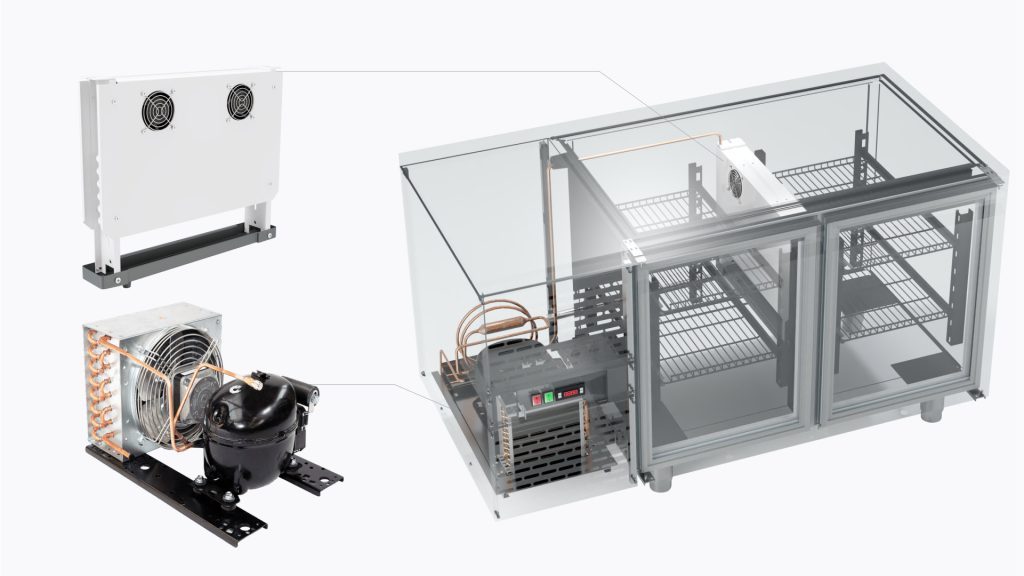

Producent stołu wykorzystuje fabrycznie zoptymalizowaną chłodnicę wentylatorową – przykładem jest AiFO PLP-490C z oferty komponentów do mebli chłodniczych oraz gotowy agregat skraplający. Połączenia chłodnicze, próżniowanie, napełnianie czynnikiem oraz instalację sterującą wykonuje producent stołu; kompetencje inżynierskie w zakresie chłodnictwa oraz F-gazowe nadal są wymagane.
Zalety: krótszy czas projektowania, dobra elastyczność konfiguracyjna, powtarzalność wyższa niż przy układzie składanym.
Kluczowa przewaga względem wersji 1 – przepływ powietrza: gotowe chłodnice wentylatorowe AiFO projektowane są z myślą o równomiernym nawiewie i właściwym profilu przepływu. Eliminuje to konieczność indywidualnego testowania rozkładu temperatur dla każdej konfiguracji, a producent stołu może polegać na udokumentowanych charakterystykach komponentu.
Kiedy stosować: produkcja seryjna z zachowaniem elastyczności konfiguracyjnej; optymalny kompromis dla większości producentów.
Wersja 3 – Monoblok centralny AiFO

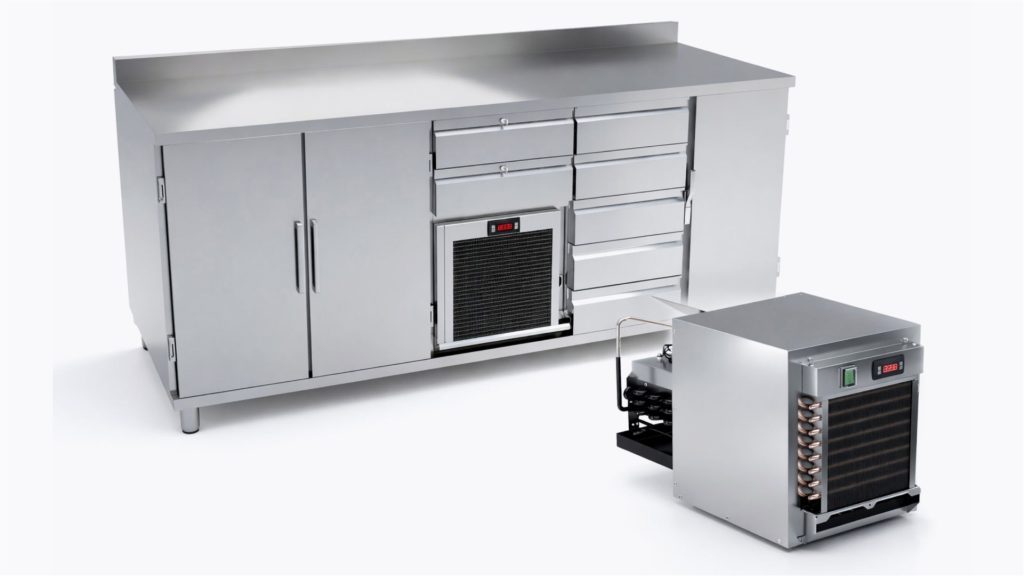

Monoblok jest zamkniętym fabrycznie modułem zawierającym w jednej obudowie kompletny układ chłodniczy: sprężarkę, parownik, skraplacz, element rozprężny, wentylatory, automatykę sterującą i system odparowania skroplin. Producent stołu montuje moduł i podłącza zasilanie elektryczne – bez lutowania, próżniowania, napełniania czynnikiem czy wykonywania instalacji elektrycznej.
AiFO produkuje monobloki centralne do stołów chłodniczych (seria MBP-STC) w wersji chłodniczej HBP (+2°C / +8°C) oraz mroźniczej LBP (-25°C / -15°C), w kilku rozmiarach dopasowanych do pojemności komory od 400 do 700 litrów. Standardowe modele MBP-STC-H400.SA, MBP-STC-H450.SA, MBP-STC-H550.SA i MBP-STC-H700.SA zasilane są napięciem 220–240 V / 50 Hz i rozmrażają się w sposób konwencjonalny. Model mroźniczy MBP-STC-L400.SA wyposażony jest w odmrażanie gorącym gazem.
Kluczowe cechy techniczne:
- obudowa ze stali nierdzewnej, odporna na korozję i łatwa w utrzymaniu czystości
- sprężarki i podzespoły od czołowych producentów: EMBRACO, SECOP, FERROCOIL, DIXELL, SANHUA
- testy długoterminowe w komorze klimatycznej – 100% podzespołów testowanych w procesie produkcji
- standardowy przewód przyłączeniowy 3 m; temperatura regulowana termostatem dostarczanym w zestawie fabrycznie zaprogramowanym
- urządzenie wyposażone w komplet czujników
- dostawa szybka z magazynu własnego producenta zlokalizowanego w centrum Europy (Bochnia, Polska)
Kluczowa przewaga techniczna – idealny przepływ powietrza:

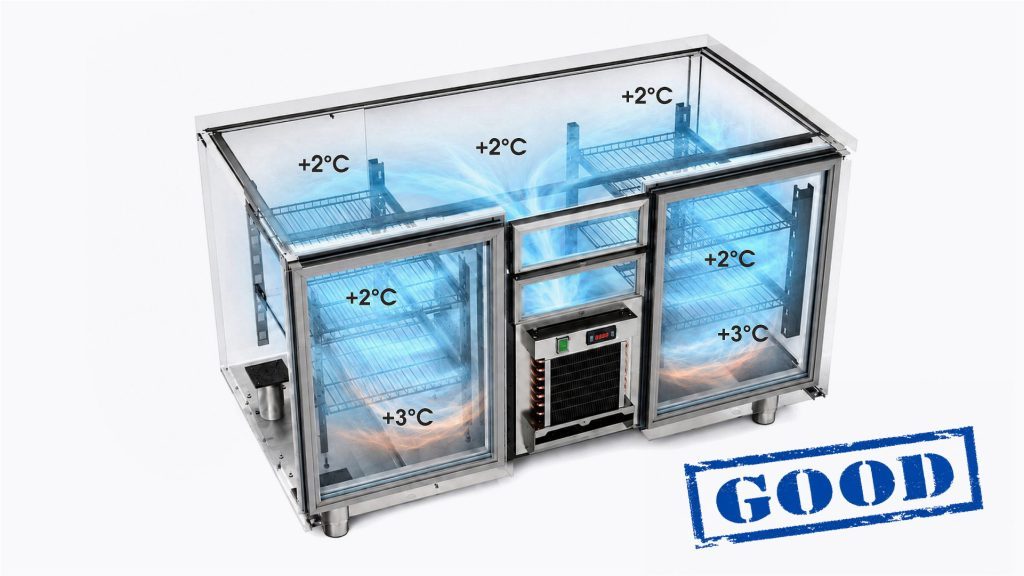

montaż centralny zapewnia symetryczny nawiew typu „top" – powietrze rozprowadzane jest równomiernie z centrum komory, z wyrównanymi długościami dróg przepływu. Eliminuje to nierównomierny rozkład temperatur w komorze przechowalniczej stołu i martwe strefy, osiągając najbardziej optymalny rozkład temperatur spośród dostępnych koncepcji. Przekłada się to bezpośrednio na najwyższą jakość przechowywania, łatwość spełnienia wymagań HACCP i ograniczenie reklamacji.
Kiedy stosować:
produkcja seryjna i masowa, OEM; priorytet: powtarzalność, skalowalność i najwyższa jakość rozkładu temperatur bez wymaganego zaplecza inżynierskiego w zakresie chłodnictwa oraz produkcyjnego w zakresie F-gazowym.
Wnioski końcowe dla projektantów i konstruktorów
W nowoczesnym chłodnictwie gastronomicznym znamionowa moc chłodnicza przestała być dominującym kryterium wyboru koncepcji układu. Decydujące znaczenie mają parametry trudniejsze do zmierzenia na etapie projektu: jednorodność rozkładu temperatur, jakość profilu przepływu powietrza i szybkość regeneracji po otwarciu drzwi.
Klasyczny układ składany pozostaje optymalny dla projektów rozwiązań małoseryjnych, niestandardowych oraz premium – pod warunkiem dysponowania doświadczonym zespołem. Jego słabą stroną jest przepływ powietrza w pełni zależny od jakości projektu.
Układ półmodułowy z gotową chłodnicą wentylatorową AiFO oferuje dobry stosunek nakładów do rezultatów: skrócony czas wdrożenia, bardzo dobry rozkład temperatur i powtarzalność wyższą niż przy układzie składanym.
Monoblok centralny AiFO (seria MBP-STC) to najbardziej efektywne rozwiązanie dla produkcji seryjnej. Symetryczny nawiew centralny, kompletne podzespoły premium, czynnik R290 i dostawa z własnego magazynu w Polsce czynią go gotową odpowiedzią na niedobór wyspecjalizowanych inżynierów i chłodników – bez rezygnacji z jakości. Jak wskazuje producent, nowe urządzenie można wprowadzić na rynek w ciągu miesiąca.
Równomierny obieg powietrza i stabilność temperatury – a nie sama nominalna moc chłodnicza – w praktyce decydują o jakości profesjonalnego urządzenia gastronomicznego.
Więcej informacji o monoblokach centralnych i bocznych do stołów chłodniczych, a także o chłodnicach wentylatorowych do układów półmodułowych znajdziesz w katalogu produktów AiFO oraz na stronie aifo.pl/monoblocks.
