Kupferrohre, Kälte-Armaturen und Biegen nach Zeichnung

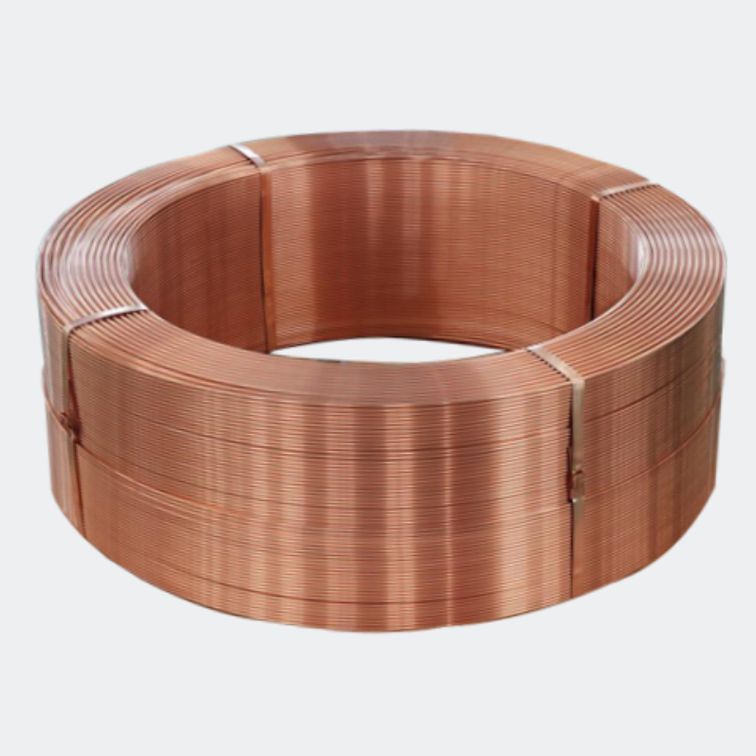

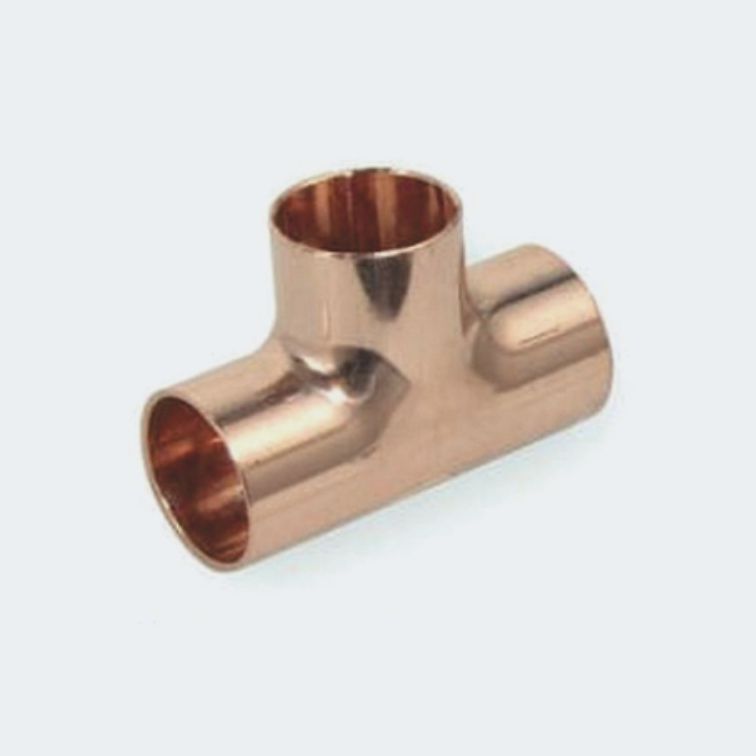

Kupferrohr, Kapillarrohr, Fitting und Ventil bilden die Leitungsführung, die den Verdichter mit Verflüssiger und Verdampfer verbindet, und ihr Verlauf muss in einen zuvor konstruierten Einbau passen. Das Rohr wählen wir nach Anschlussdurchmesser und Kältemitteldruck, das Kapillarrohr nach dem geforderten Druckabfall, Filter und Serviceventil nach dem Leitungsdurchmesser. Ein nach Kundenzeichnung gebogenes Teil kommt abgelängt und lötfertig, in einer bei der Einführung vereinbarten, wiederholbaren Serie.

29 Produkte

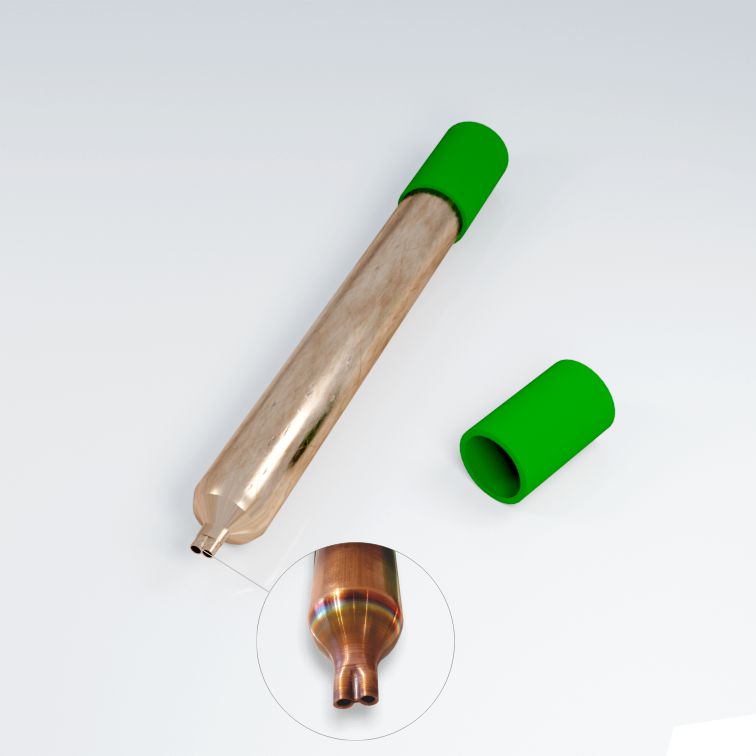

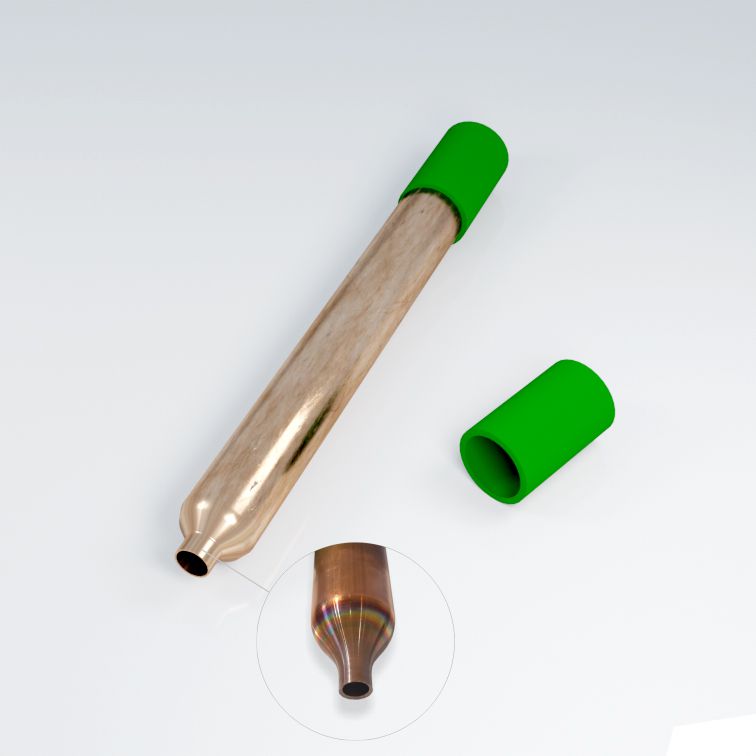

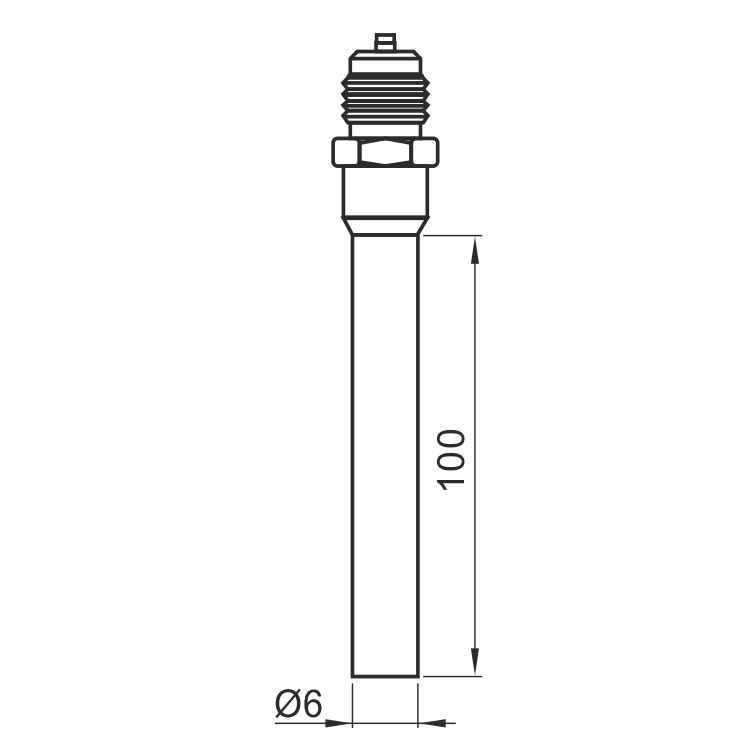

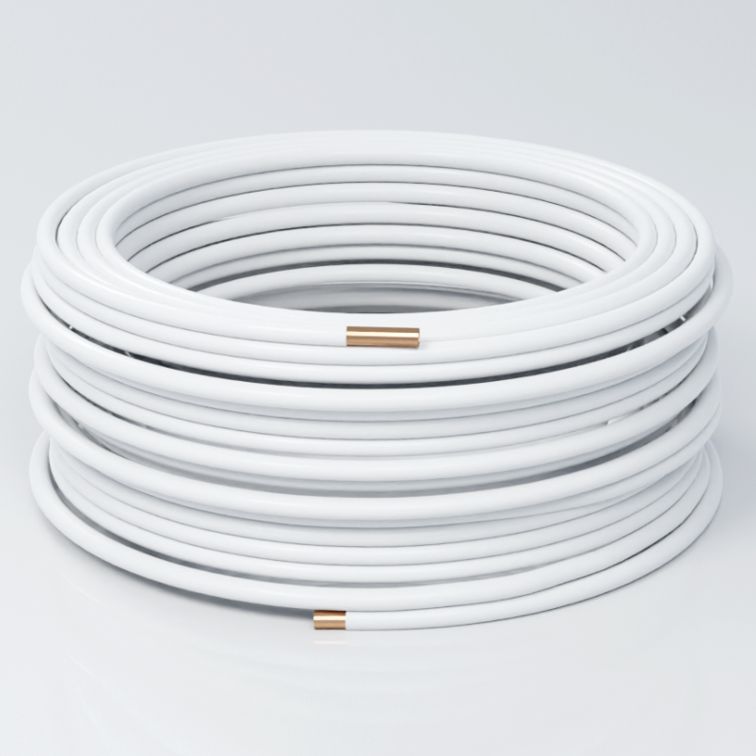

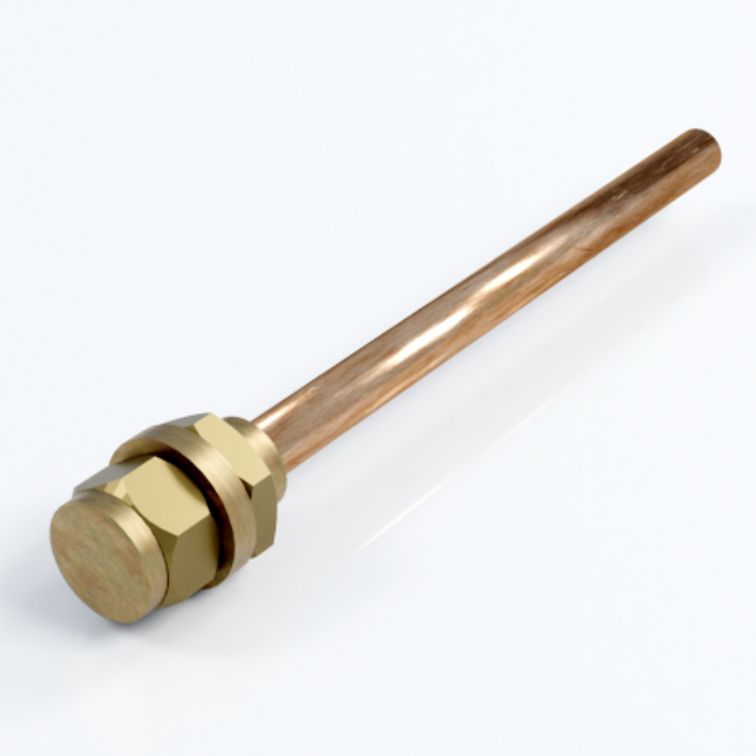

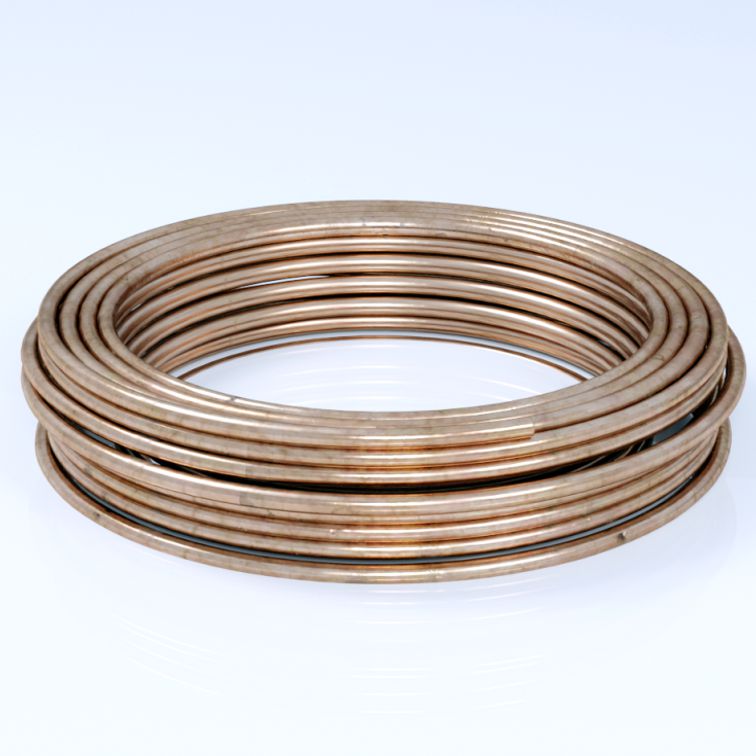

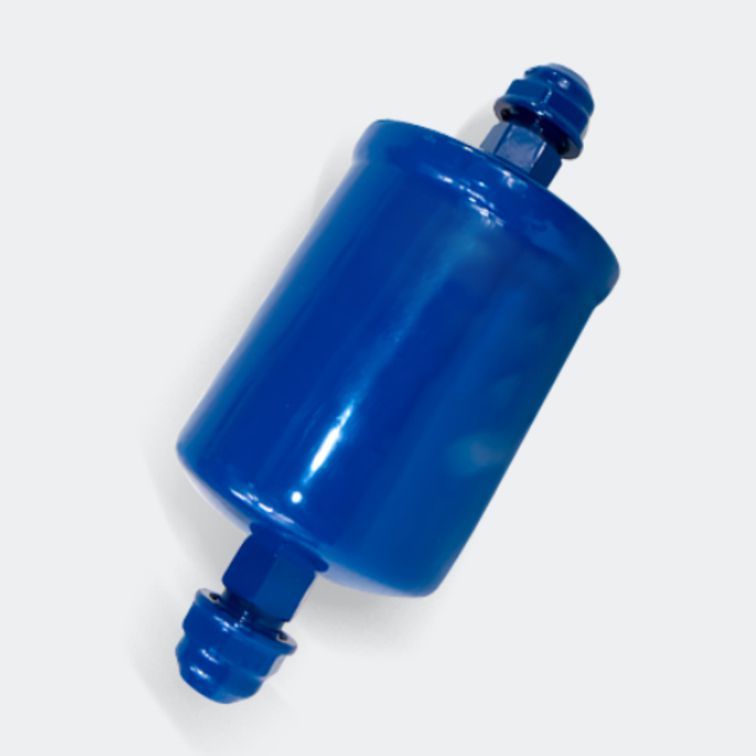

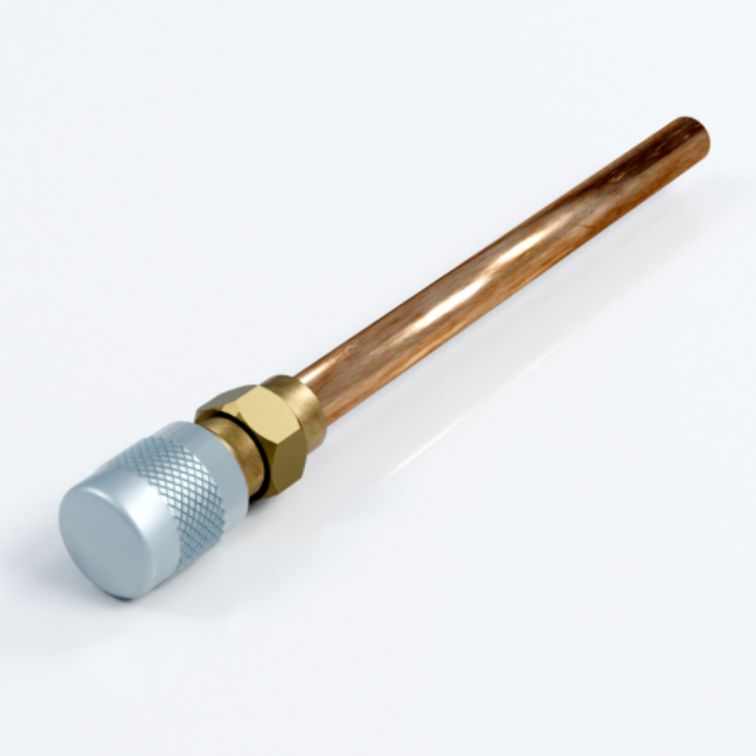

rura miedziana – miękka (metryczna) – różne modele RM Kupferrohr Kupferrohr – weich (metrisch) – verschiedene Modelle RM Ringlänge 50 m optional Ringlänge 25 m oder 30 m Produktseite ansehen rura miedziana – miękka (calowa) – różne modele RM-C Kupferrohr Kupferrohr – weich (Zoll) – verschiedene Modelle RM-C Ringlänge 50 m / RM7/8x1 - 25 m optional Ringlänge 30 m Produktseite ansehen rura miedziana – miękka preizolowana – różne modele CUMIZ Kupferrohr Kupferrohr – weich, vorisoliert – verschiedene Modelle CUMIZ Ringlänge 25 m Produktseite ansehen zawór serwisowy – różne modele VC-500 Ventil Serviceventil – verschiedene Modelle VC-500 mögliche Länge 50-800 mm max. Betriebsdruck 30 bar Produktseite ansehen lutowany filtr odwadniacz równoprzelotowy – różne modele FO Installationskomponente Gelöteter Filtertrockner, durchgängig – verschiedene Modelle FO Produktseite ansehen lutowany filtr odwadniacz z przyłączem kapilarowym pojedynczym – różne modele FO-S Installationskomponente Gelöteter Filtertrockner mit einfachem Kapillaranschluss – verschiedene Modelle FO-S Produktseite ansehen lutowany filtr odwadniacz z przyłączem kapilarowym podwójnym – różne modele FO-D Installationskomponente Gelöteter Filtertrockner mit doppeltem Kapillaranschluss – verschiedene Modelle FO-D Produktseite ansehen rozdzielacz cieczy mosiężny – różne modele CFI Installationskomponente Messing-Flüssigkeitsverteiler – verschiedene Modelle CFI Produktseite ansehen kapilara – różne modele KP Installationskomponente Kapillarrohr – verschiedene Modelle KP Abweichung ±0,05 mm Produktseite ansehen kolanko miedziane – różne modele CH-KM Installationskomponente Kupferbogen – verschiedene Modelle CH-KM Produktseite ansehen akumulator cieczy miedziany, lutowany – różne modele ZX Installationskomponente Kupfer-Sammler, gelötet – verschiedene Modelle ZX Produktseite ansehen zbiornik cieczy – różne modele ZF Installationskomponente Flüssigkeitsbehälter – verschiedene Modelle ZF Produktseite ansehen filtr odwadniacz (50cm3, przyłącze 1/4", L=100mm) FO-MG50-1/4" Installationskomponente Filtertrockner (50 cm3, Anschluss 1/4", L=100 mm) FO-MG50-1/4" Fassungsvermögen 50 cm³ Produktseite ansehen mufa miedziana – różne modele CH-MM Installationskomponente Kupfermuffe – verschiedene Modelle CH-MM Produktseite ansehen narzutki mosiężne – różne modele CH-NS Installationskomponente Messing-Überwurfmuttern – verschiedene Modelle CH-NS Produktseite ansehen redukcja miedziana – różne modele CH-MR Installationskomponente Kupferreduzierung – verschiedene Modelle CH-MR Produktseite ansehen trójnik miedziany – różne modele CH-TM Installationskomponente Kupfer-T-Stück – verschiedene Modelle CH-TM Produktseite ansehen zawór rotalock (1”x1/2”) MLV06 Ventil Rotalock-Ventil (1"x1/2") MLV06 Anschlussdurchmesser am Verdichter 1" Anschlussdurchmesser am Rohr 1/2" (gelötet) Produktseite ansehen zawór serwisowy (L=100 mm, 60 bar, nakrętka heksagonalna) VC-500-02+H Ventil Serviceventil (L=100 mm, 60 bar, Sechskantmutter) VC-500-02+H Länge 100 mm Ausführung '+' – max. Betriebsdruck 60 bar Produktseite ansehen zawór serwisowy (L=63 mm) VC-670-01 Ventil Serviceventil (L=63 mm) VC-670-01 Sicherungen Schrader-Ventil, Neopren-O-Ringe entspricht der Norm UNI EN 12164 – CW614N Produktseite ansehen gięcie rur CNC 3D – aluminium TBP-AL Biegen nach Zeichnung CNC-3D-Rohrbiegen – Aluminium TBP-AL Produktseite ansehen gięcie rur CNC 3D – miedź TBP-CU Biegen nach Zeichnung CNC-3D-Rohrbiegen – Kupfer TBP-CU Produktseite ansehen gięcie rur CNC 3D – stal nierdzewna TBP-SN Biegen nach Zeichnung CNC-3D-Rohrbiegen – Edelstahl TBP-SN Produktseite ansehen gięcie rur CNC 3D – stal TBP-ST Biegen nach Zeichnung CNC-3D-Rohrbiegen – Stahl TBP-ST Produktseite ansehen masa termiczna (19l) KP-Q77-1250 Installationskomponente Wärmeleitmasse (19 l) KP-Q77-1250 Fassungsvermögen 19l Viskosität 3,6 M - 4,0 M Centipoise Produktseite ansehen masa termiczna (305ml) KP-Q77-1000 Installationskomponente Wärmeleitmasse (305 ml) KP-Q77-1000 Fassungsvermögen 305 ml Viskosität 3,6 M - 4,0 M Centipoise Produktseite ansehen masa termiczna (3,7l) KP-Q77-1240 Installationskomponente Wärmeleitmasse (3,7 l) KP-Q77-1240 Fassungsvermögen 3,7 l Viskosität 3,6 M - 4,0 M Centipoise Produktseite ansehen otulina na zawór rozprężny (miękka) KP-INS-1 Installationskomponente Isolierung für Expansionsventil (weich) KP-INS-1 Farbe grau Produktseite ansehen otulina na zawór rozprężny (twarda) KP-INS-2 Installationskomponente Isolierung für Expansionsventil (hart) KP-INS-2 Farbe schwarz Produktseite ansehen

So wählen Sie

Das Rohr richtet sich nach Kältemittel und Druck, das Biegen wird mit Zeichnung beauftragt

Kupferrohr für die Kältetechnik unterscheidet sich vom Installationsrohr durch die Innenreinheit und die Verpackung – die Ringe sind verschlossen, damit weder Feuchtigkeit noch Verunreinigungen hineingelangen. Ein offener Ring, der in der Halle gelegen hat, kann Wasser in die Anlage bringen, und Wasser bildet mit Öl Säuren, die den Verdichter zerstören.

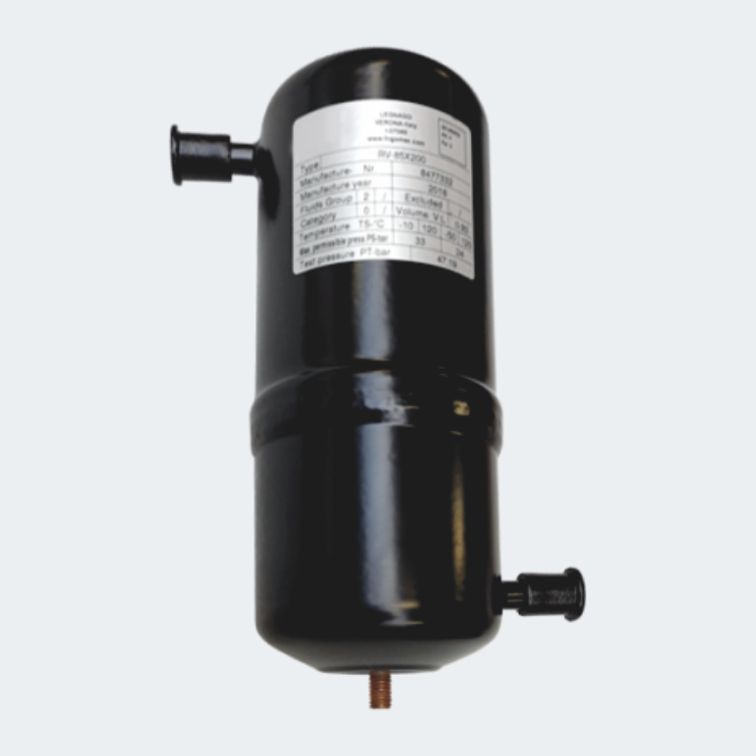

Kälte-Armaturen sind Serviceventile, Filtertrockner, Sammler und Flüssigkeitsbehälter. Sie werden nach Kältemittel und maximalem Betriebsdruck gewählt – bei Kältemitteln der neuen Generation liegen die Drücke oft deutlich höher als in Anlagen von früher.

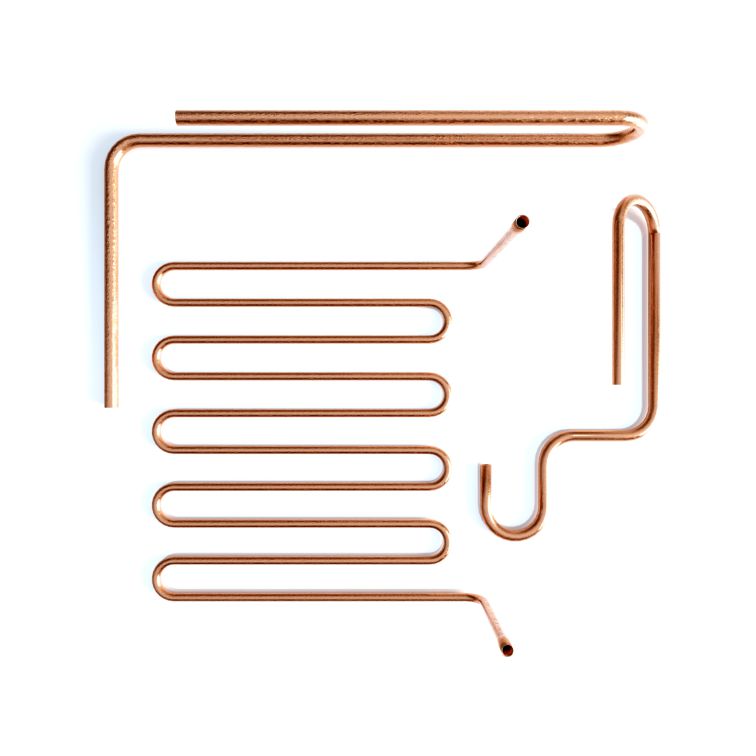

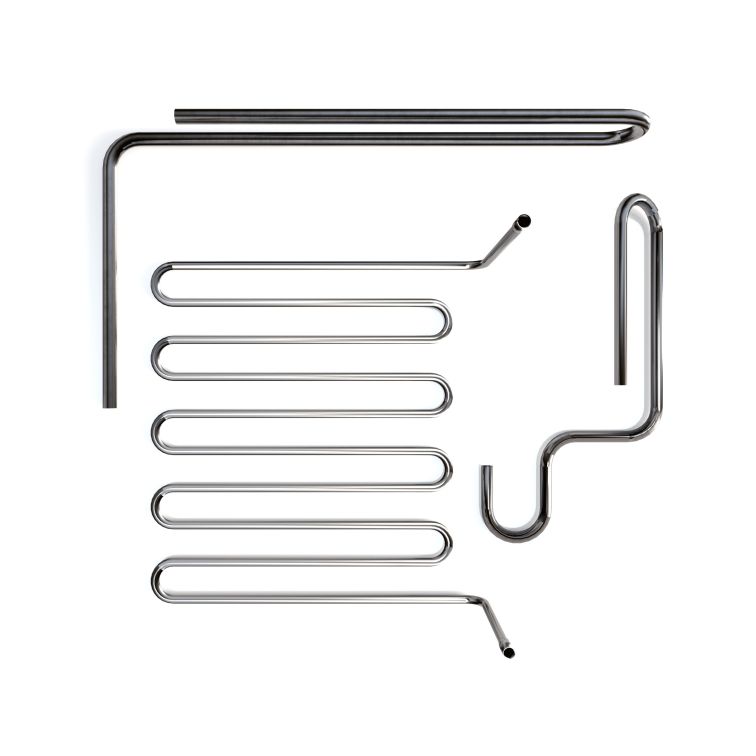

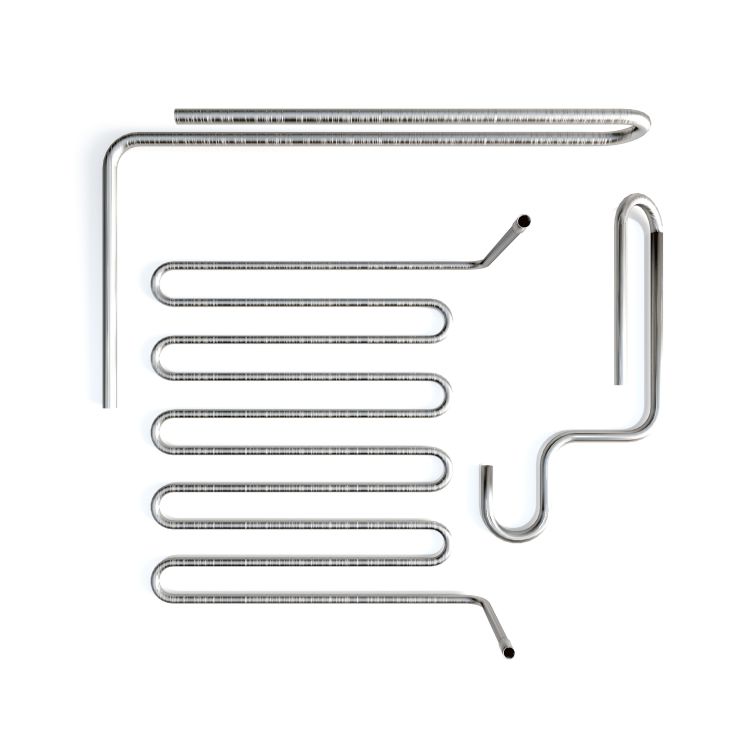

Rohrbiegen nach Zeichnung ist eine Dienstleistung, kein Regalprodukt. Statt die Leitung aus Bögen und Lötstellen zusammenzusetzen, erhält man ein fertiges Stück mit wiederholbarer Geometrie – weniger Verbindungen bedeuten weniger Stellen, an denen eine Undichtigkeit entstehen kann. In der Serienfertigung spart es zudem Montagezeit.

  • Verschlossene Ringe schützen das Rohr vor Feuchtigkeit
  • Armaturen werden nach Kältemittel und Druck gewählt
  • Weniger Verbindungen bedeuten weniger mögliche Undichtigkeiten
  • Wir biegen Rohre nach Kundenzeichnung
  • In der Serie verkürzt das Biegen die Montagezeit

Preise, Verfügbarkeit und Bestellung

Preise und Lagerbestände führen wir im B2B-Shop. Rohrbiegen und Abschnitte nach Zeichnung kalkulieren wir individuell.
